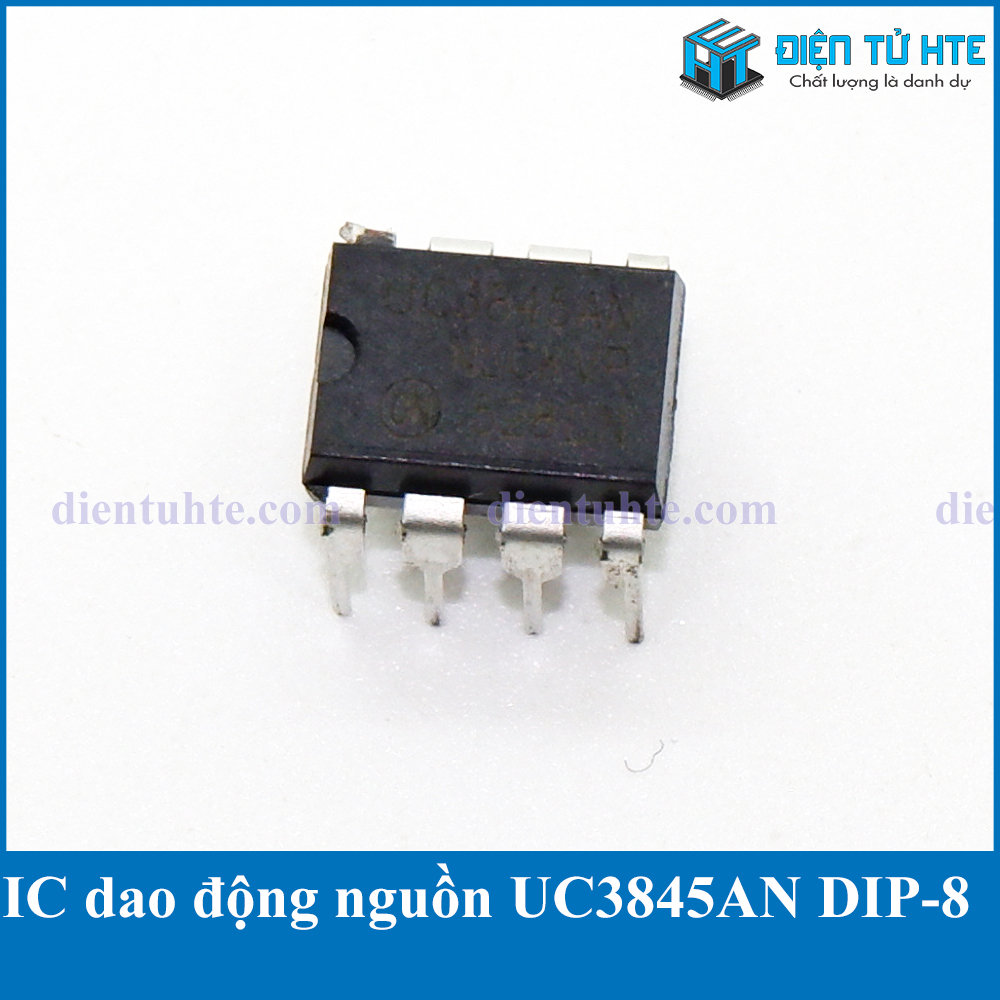

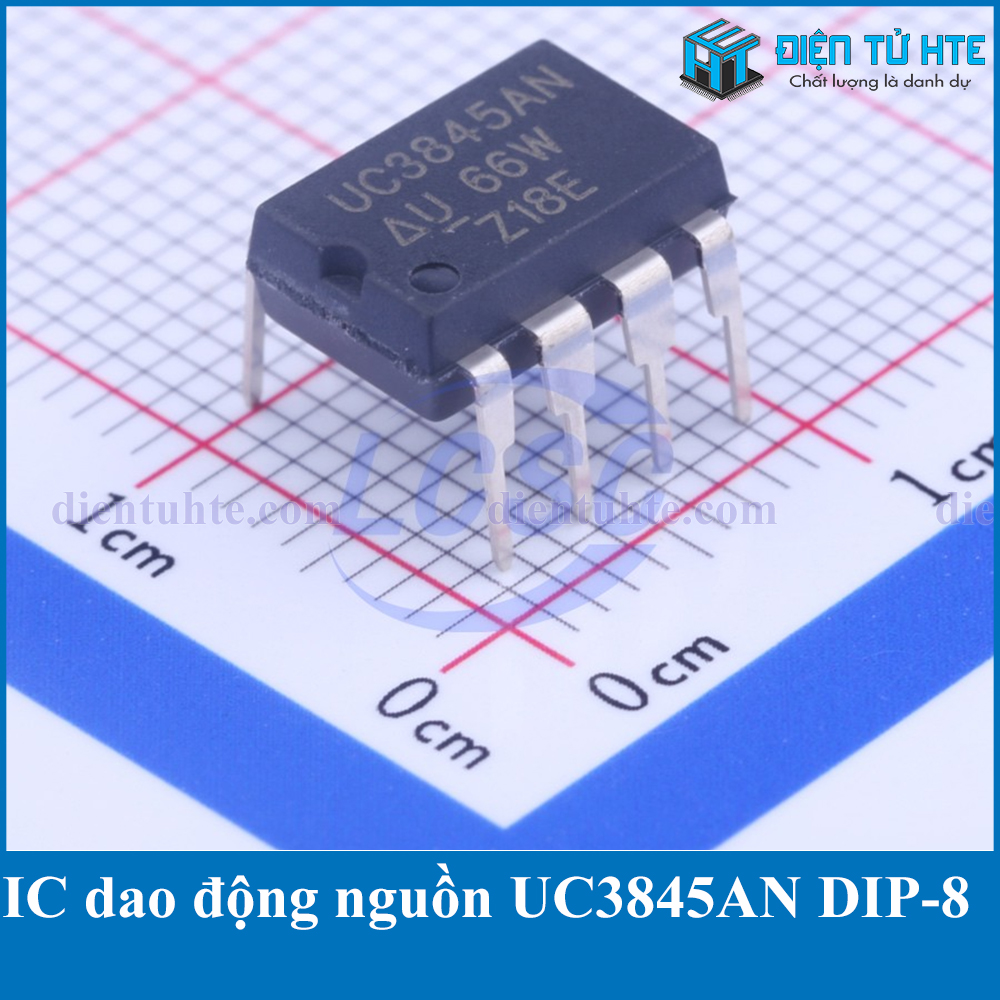

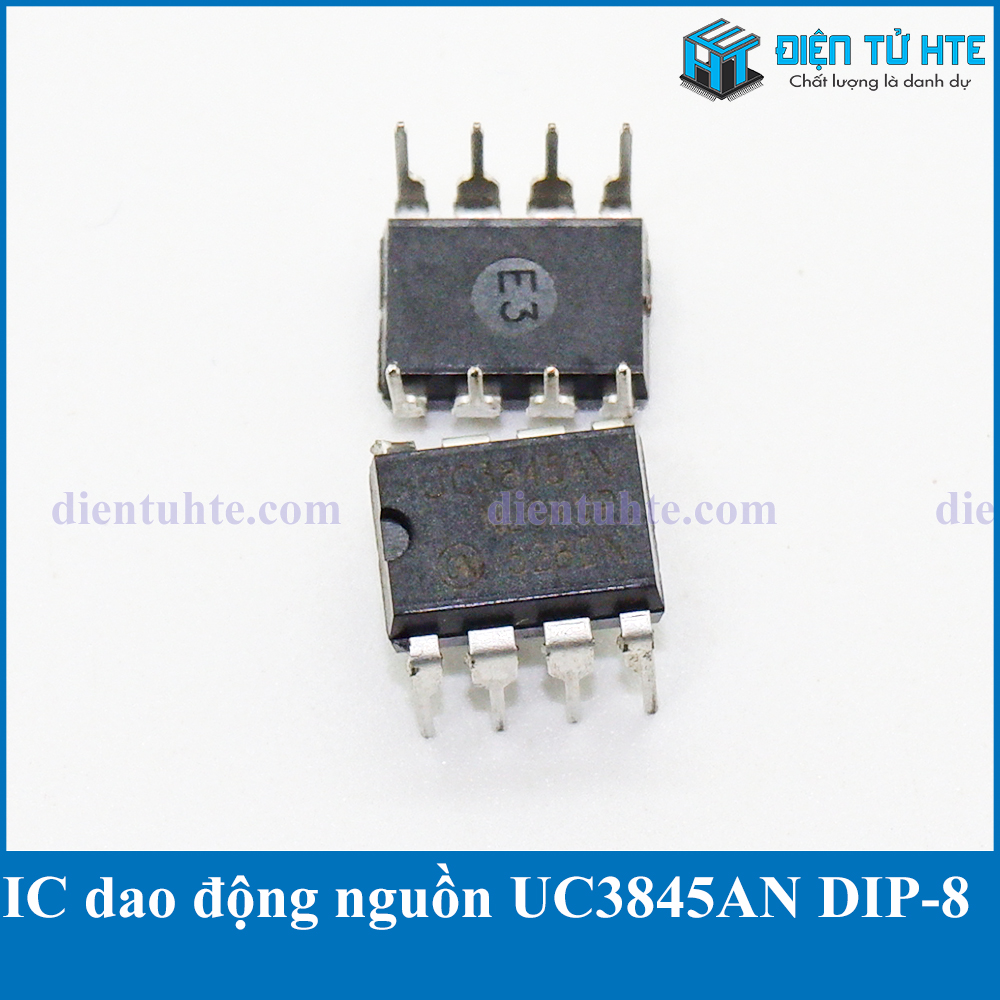

Combo 3 IC dao động nguồn UC3845 UC3845AN DIP-8

IC dao động nguồn UC3845 UC3845AN DIP-8

IC điều khiển UC3845cung cấp các tính năng cần thiết để triển khai ngoại tuyến hoặc chuyển đổiDC-DC. Điều khiển chế độ hiện tại vớitần số cố địnhcác mạch được thực hiện bên trong bao gồm một bộ dao động đóngcắtkiểm soátchu kỳ nhiệm vụchính xác. Dưới điện áp khóa có tính năng khởi động hiện tại dưới 0,5mA,một bộ so sánh PWM cũng cung cấp dòng điện kiểm soát giới hạn và giai đoạn đầu ra. Các giai đoạn đầu ra phù hợp để điều khiển MOSFET N-Channel, ở trạng thái tắt.

Thông số kỹ thuật

Dạng cấu hình:	Boost, Buck, Flyback, Forward
Số lượng đầu ra:	1 Output
Tần số chuyển mạch:	450 kHz
Hệ số làm việc - Tối đa:	50 %
Điện áp đầu ra:	4.90 V to 5.10 V
Dòng đầu ra:	1 A
Nhiệt độ làm việc tối thiểu:	0 C
Nhiệt độ làm việc tối đa:	+ 70 C
Kiểu gắn:	Through Hole
Đóng gói / Vỏ bọc:	PDIP-8
Đóng gói:	Tube
Phạm vi nhiệt độ vận hành:	0 C to + 70 C
Sê-ri:	UC3845A
Loại:	Current Mode PWM Controllers
Thời gian giảm:	50 ns
Điện áp cấp vận hành:	30 V
Loại sản phẩm:	Switching Controllers
Thời gian tăng:	50 ns

Datasheet
