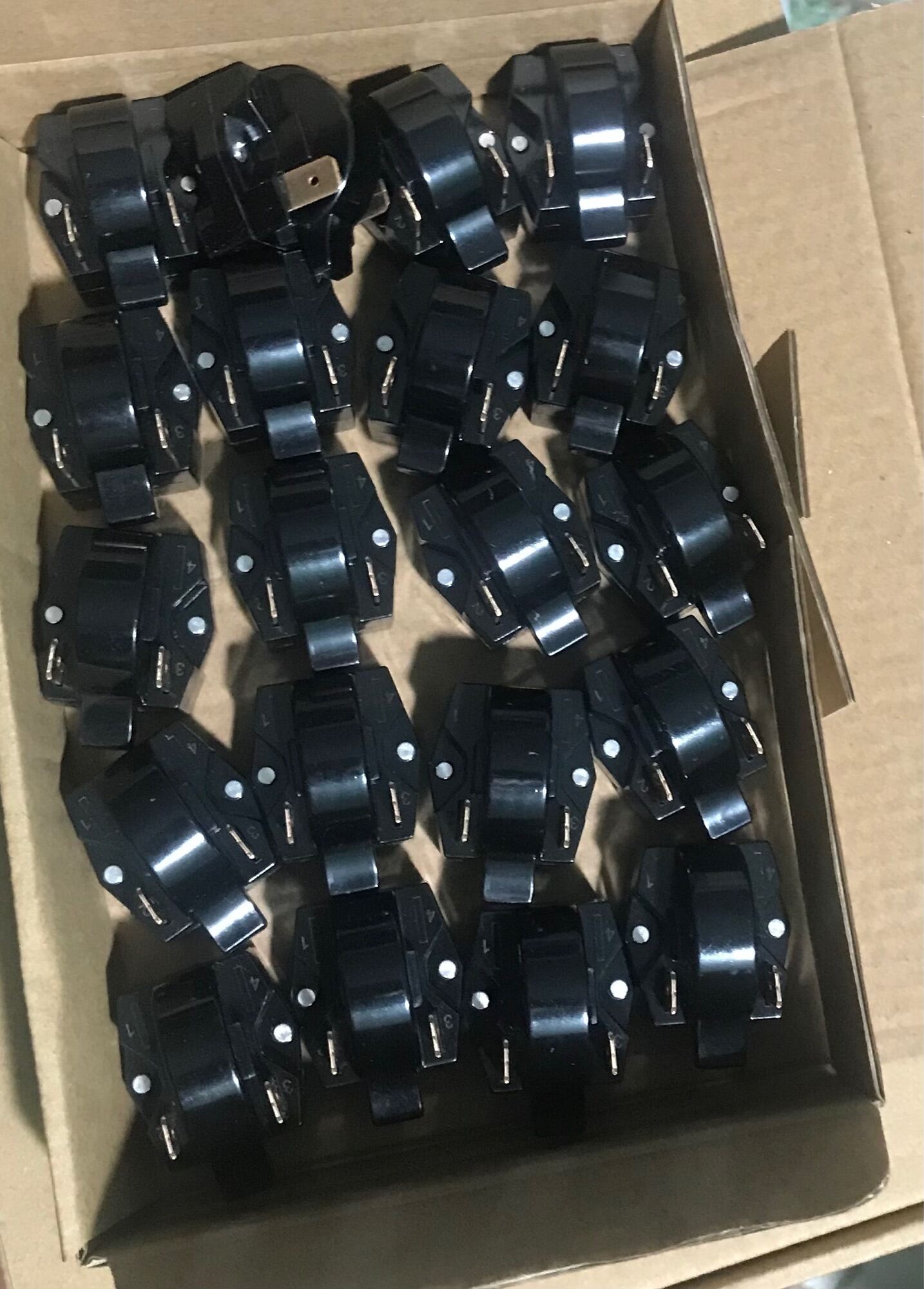

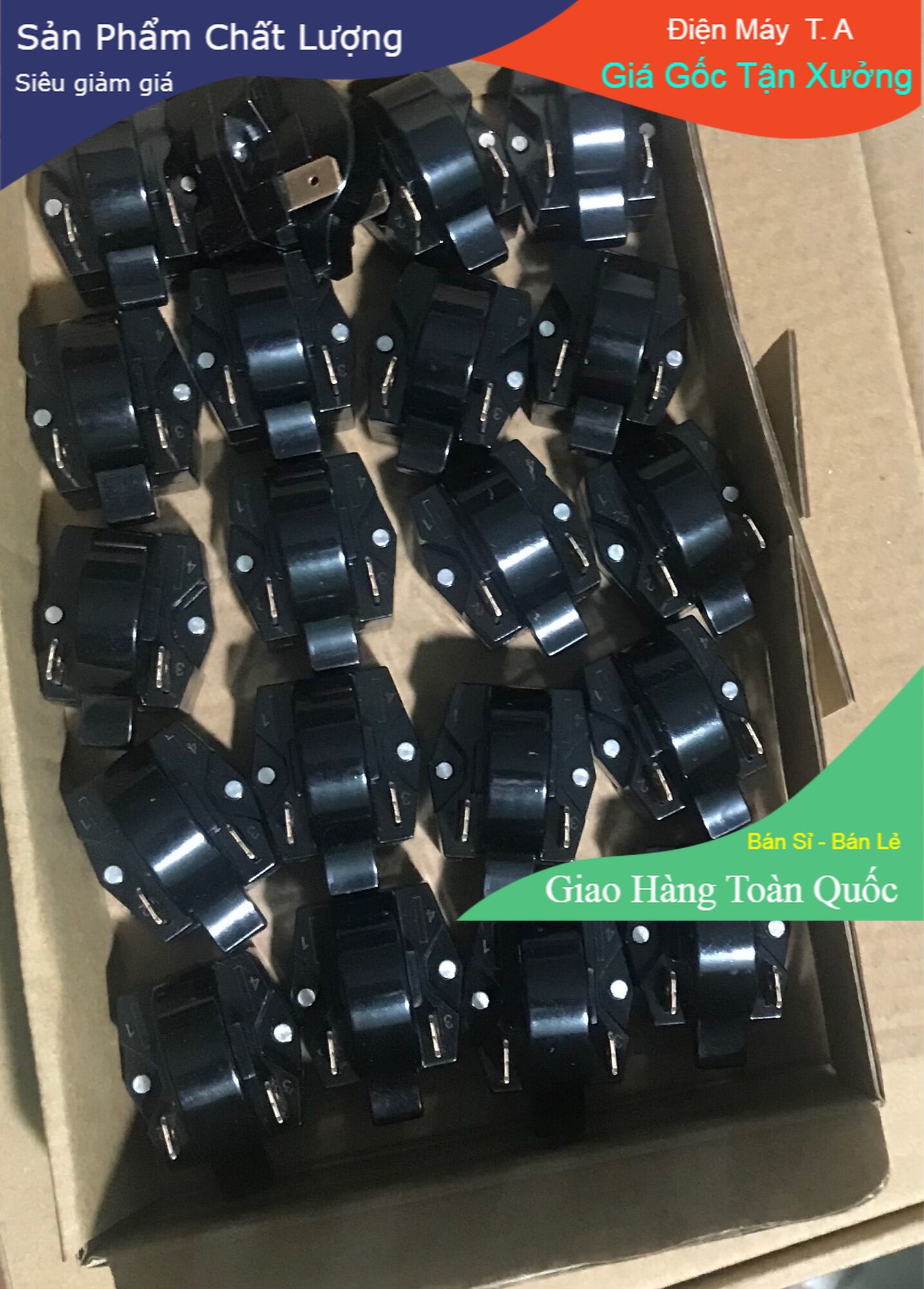

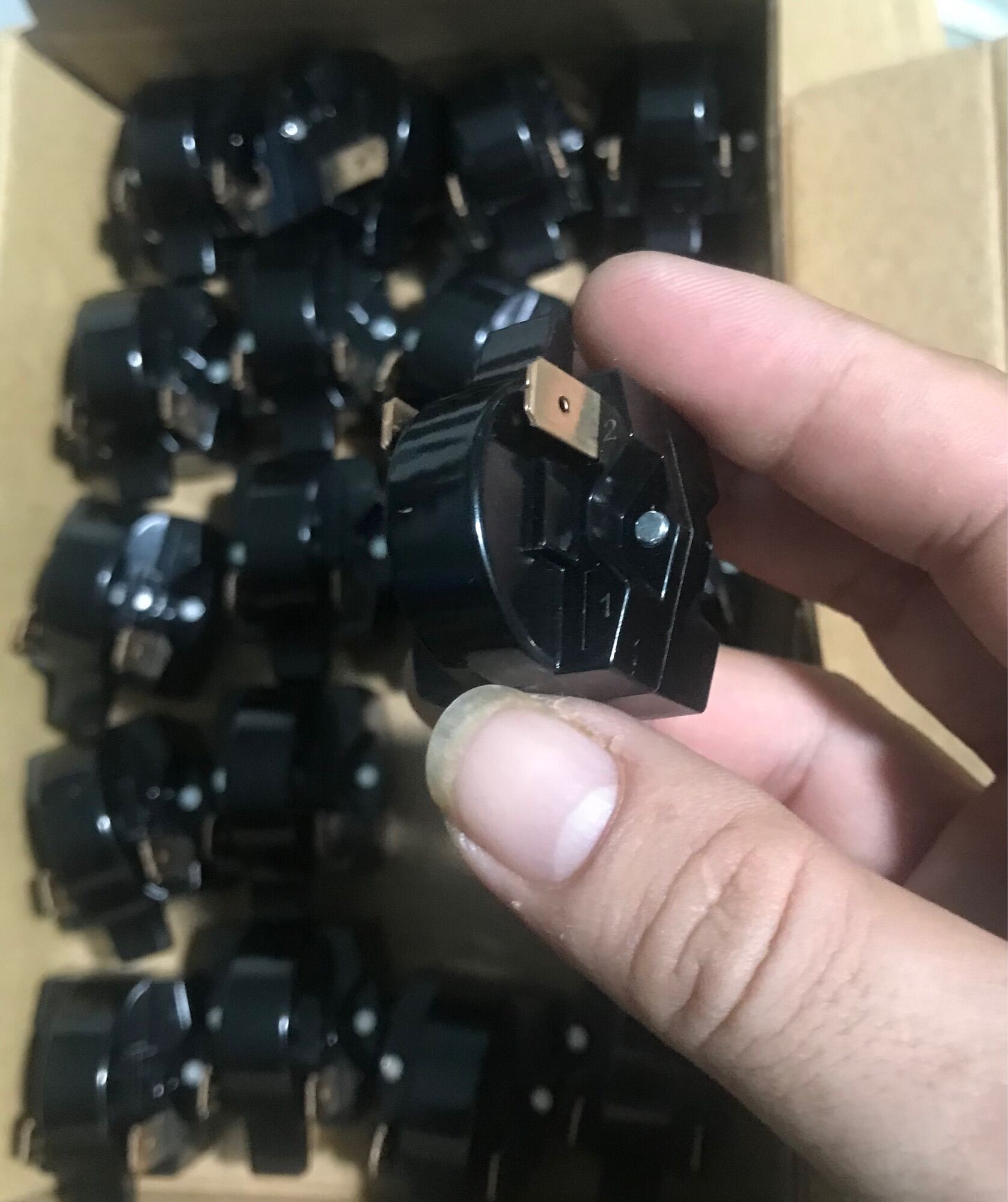

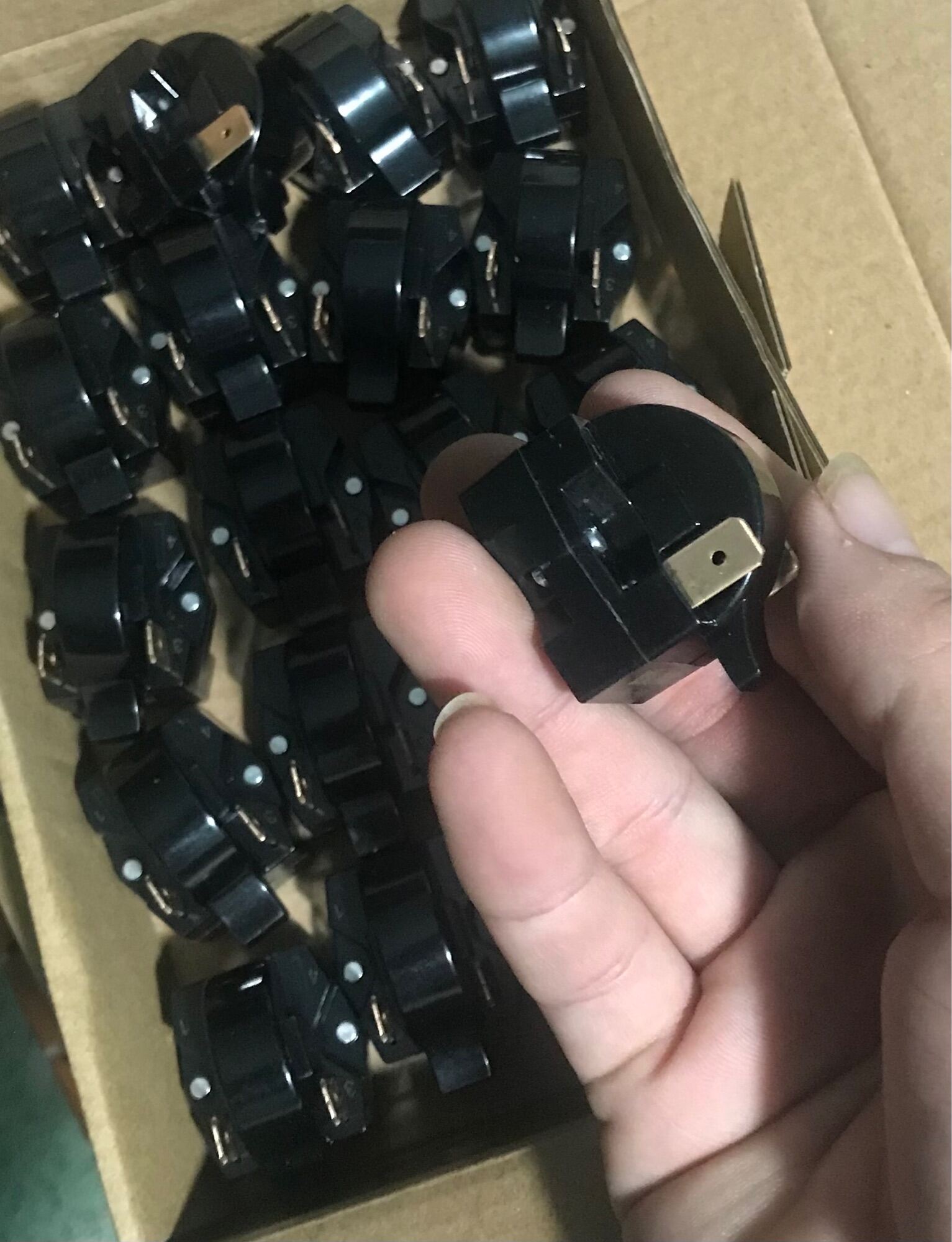

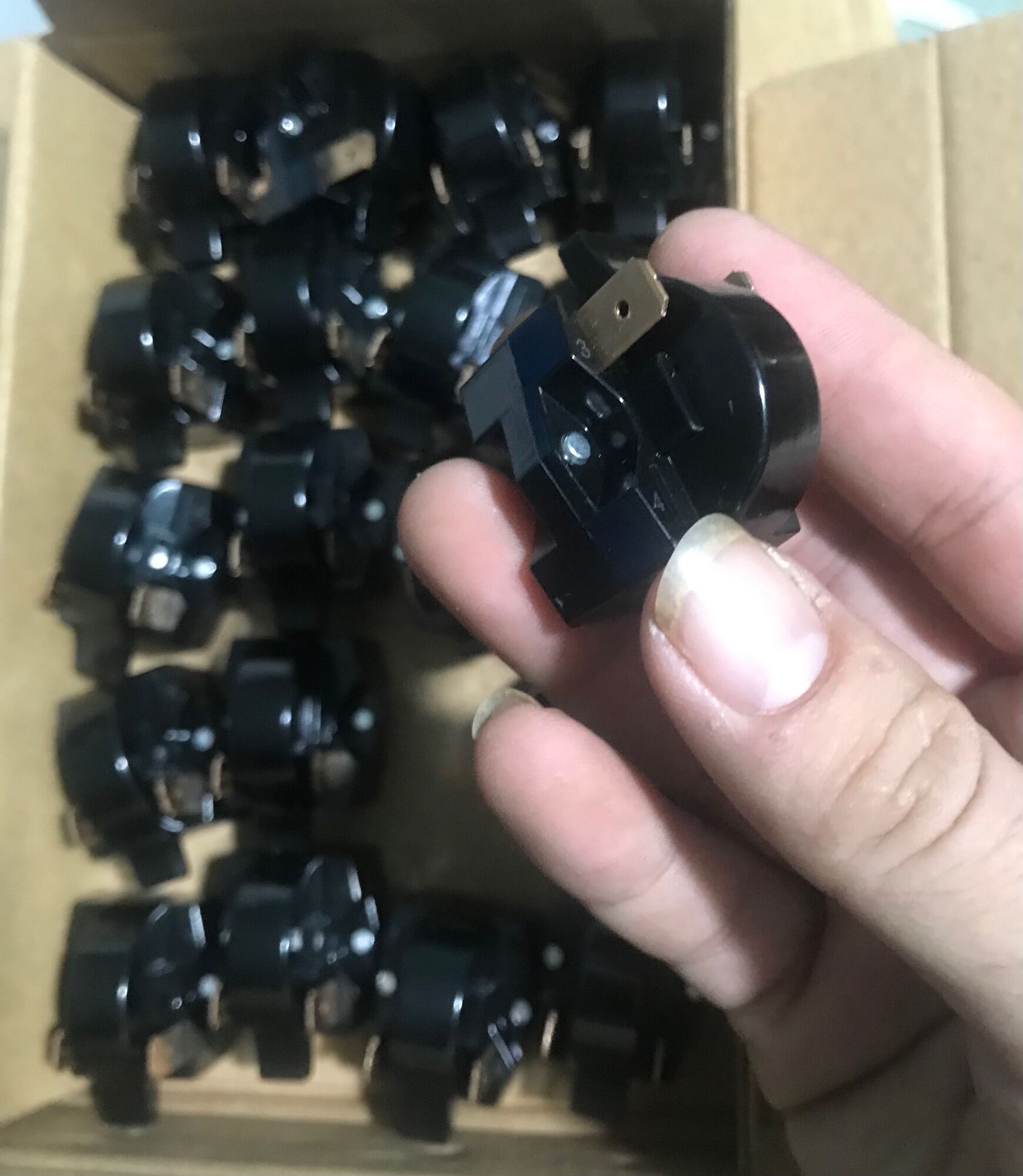

Combo 10 Rơ le khởi động Block tủ lạnh

TÊN SP:COMBO 10 RƠLE KHỞI ĐỘNG BLOCK TỦ LẠNH - CHÂN BẰNG ĐỒNG

1.NHIỆM VỤ

Rơ le tủ lạnh hay tụ đề tủ lạnh có tác dụng dùng để khởi động block của tủ lạnh.Rơ le Khởi Động còn có tác dụng tăng mô- men khởi động cho lốc tủ lạnh trong một khoảng thời gian ngắn ,đồng thời cho phép block có thể dừng và chạy một cách nhanh chóng.

2.CẤU TẠO VÀ NGUYÊN LÝ CỦA RƠ LE KHỞI ĐỘNG

Ở tủ lạnh hiện nay được sử dụng 2 loại rơ le khởi động phổ biến đó là rơ le khởi động bán dẫn và rơ le khởi động dòng điện

⛔️Rơ le khởi động bán dẫn

-Cấu tạo : * Một đĩa điện trở bán dẫn

*Cặp tiếp điện

*Vỏ Rơ le

* Rắc cắm điện

-Nguyên lý hoạt động : Khi đó mạch điện cho máy nén hoạt động dòng điện qua rơ le bảo vệ ,qua rơ le khởi động ,dòng điện qua 2 cuộn làm việc CR và khởi động CS là dòng lệch pha tạo ra mô- men quay khởi động động cơ ,do dòng điện khởi động có giá trị lớn làm cho đĩa điện trở trên rơ le khởi động phát nóng điện trở tăng cao gần như không dẫn điện ngừng cấp điện cho cuộn khởi động do quán tính nhiệt lớn nên trong suốt quá trình làm việc rơ le gần như không dẫn điện

⛔️Rơ le khởi động nguồn điện

- Cấu tạo : *Vỏ rơ le

*Lõi cuộn dây điện từ

* Cuộn dây điện từ

*Lõi sắt từ có gắn tiếp điểm động-

tiếp điểm tĩnh

-Nguyên lý hoạt động:Căn cứ vào đặc tính dòng khi khởi động động cơ làm tín hiệu đóng và ngắt rơle bằng cuộn dây điện từ .Tiếp điểm động được lắp với lõi sắt của cuộn dây điện từ khi đóng mạch cho động cơ do rô to còn đứng im nên dòng qua cuộn làm việc CR là dòng ngắn mạch có trị số lớn.Cuộn dây điện từ sinh ra 1 từ trường đủ mạnh hút lõi sắt lên,đóng tiếp điểm cấp điện cho cuộn khởi động CS.

Do có dòng lệch pha qua cuộn khởi động ,rô to quay và khi đạt đến 75% tốc độ định mức ,dòng qua cuộn làm việc CR giảm xuống lực từ sinh ra trên cuộn dây dòng điện không đủ để giữ lõi sắt ,lõi sắt rơi xuống ngắt tiếp điểm của cuộn khởi động ,động cơ làm việc với cuộn CR.

3.NGUYÊN NHÂN GÂY HỎNG RƠ LE KHỞI ĐỘNG

- Do điện áp không ổn định

- Do thiết bị lâu ngày dẫn đến hỏng

....

4.KIỂM TRA VÀ THAY THẾ RƠ LE KHỞI ĐỘNG

Rơ le khởi động thường hay hỏng ở dạng cuộn điện từ bị đứt hoặc cháy ,là tiếp điểm lâu ngày không tiếp xúc vì vậy không khởi động được cho lốc hoạt động.

-Nhìn bằng mắt thường thấy rơ le không còn nguyên vẹn

- Dùng tay lắc rơ le,nếu nghe tiếng lọc cọc là hỏng

- Dùng đồng hồ đo thông mạch để kiểm tra

- Đo dòng điện cho block.
