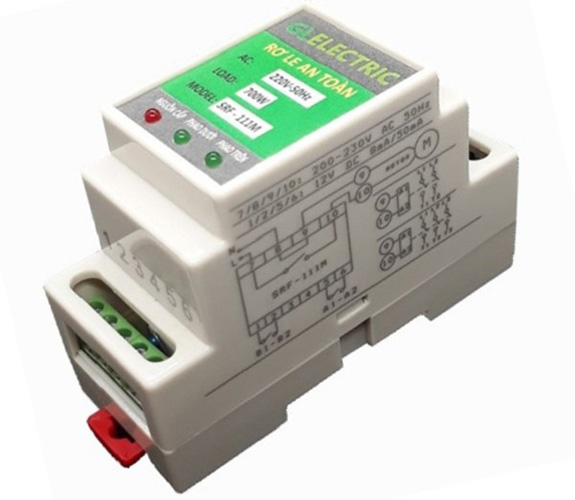

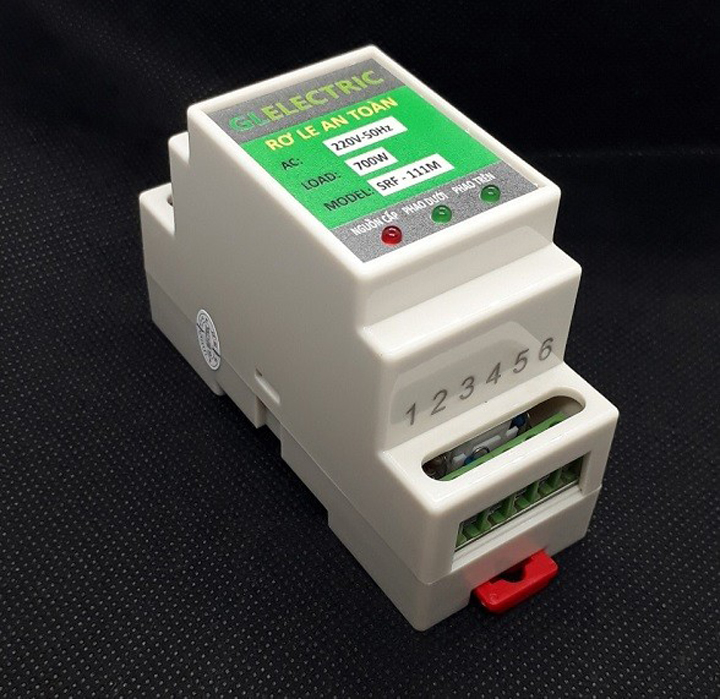

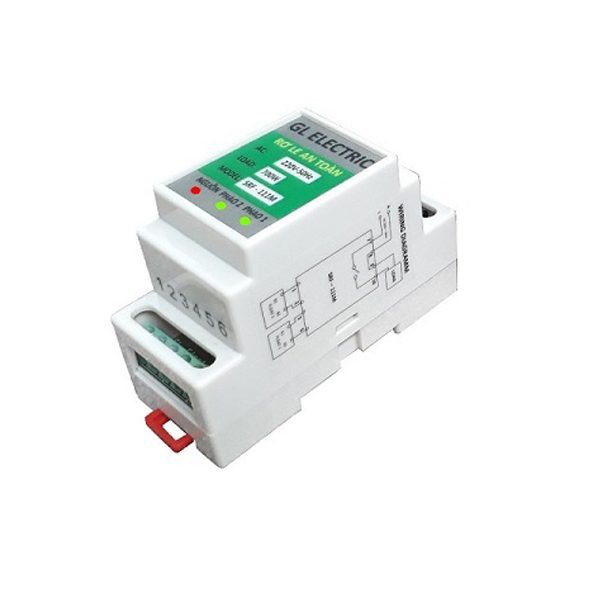

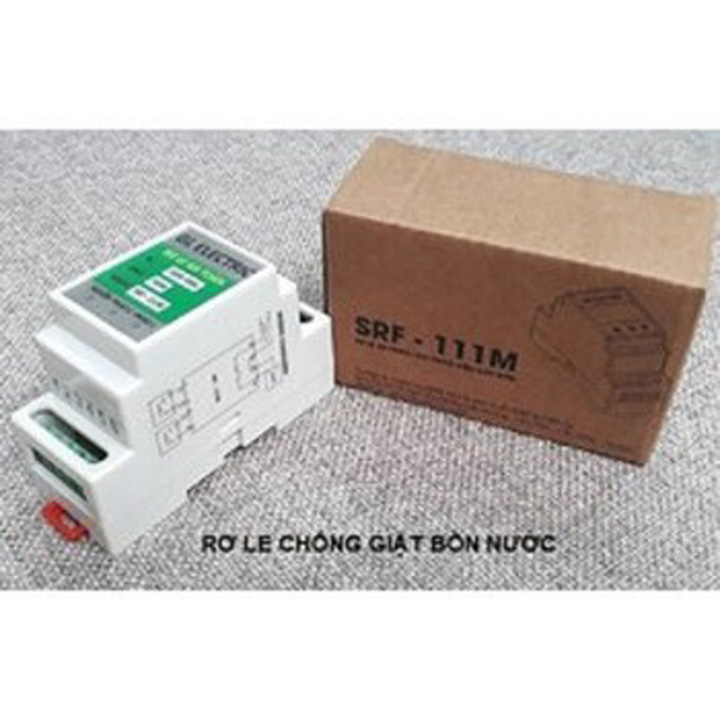

Combo 10 Rơ le an toàn cho phao điện SRF111M

Rơ le an toàn cho phao điện – Chống giật điện, giá cả tốt nhất

Rơ le an toàn cho phao điệnNgoài ra,còn có thể báo mức nước trong bể chứa thông qua đèn chỉ trạng thái các phao điện.

Thông số thiết bị và tính năng của rơ le an toàn cho phao điện

1, Thông số rơ le an toàn cho phao điện

Điện áp đầu vào: 220V/ACĐiện áp đầu ra: 12V/DCCông suất tải: 700WModel: SRF-111M

2, Tính năng rơ le an toàn cho phao điện

Rơ le an toàn cho phao điện chuyển đổi phao điện thường thành phao điện tử cho máy bơm nước gia đình, nhằm khắc phục các vấn đề về an toàn điện so với việc chỉ sử dụng công tắc phao điện thường.

Thiết bị bao gồm bộ chuyển đổi điện từ 220V/AC sang 12V/DC, thông qua rơ le để điều khiển máy bơm nước. Từ đó đảm bảo an toàn tuyệt đối, tránh được những sự cố tai nạn điện nguy hiểm chất người do việc đấu trực tiếp nguồn điện 220V/AC vào phao điện.

Ngoài ra, thiết bị còn có đèn báo chỉ trạng thái của các tiếp điểm phao điện giúp người dùng dễ dàng quan sát được mức nước tương đối trong bể nước.

Thiết bị phải có kích thước nhỏ gọn, lắp đặt và sử dụng đơn giảm, chỉ cần đấu nối theo sơ đồ in trên than thiết bị và có thể lắp vừa trong tủ điện gia đình.

Cách đấu nối với phao điện và sơ lược về hoạt động của rơ le an toàn cho phao điện

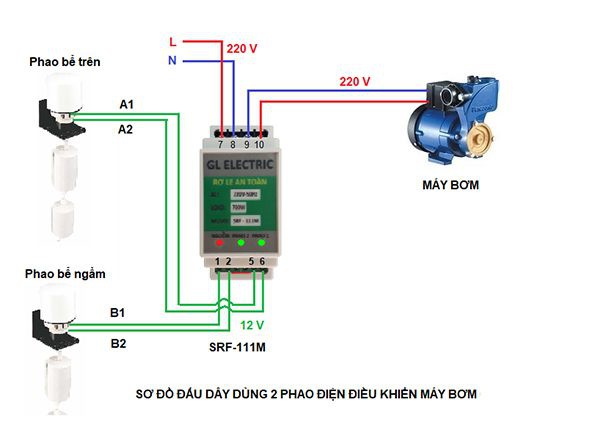

1, Sử dụng hai phao điện

a, Đấu nối

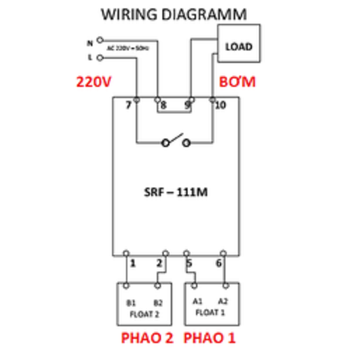

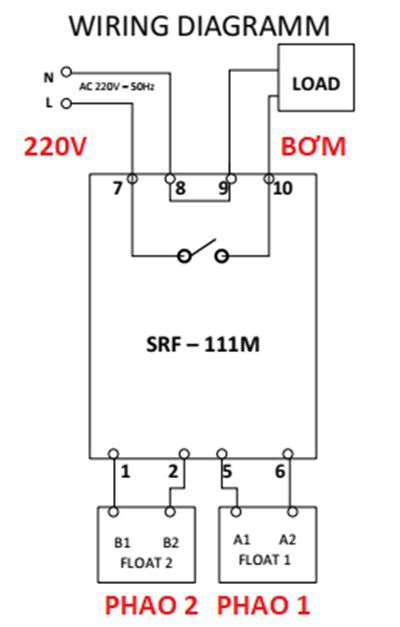

-Điện nguồn 220V vào chân 7,8 của Rơ le (Chú ý đấu đúng dây L vào chân 7 và dây N vào chân 8 để đảm bảo ngắt điện an toàn).– LOAD (BƠM): Chân 9, 10 nối vào máy bơm.– FLOAT1 (PHAO 1): Chân 5, 6 đấu vào tiếp điểm A1 A2 của phao bể nước trên mái.– FLOAT2 (PHAO 2): Chân 1, 2 đấu vào tiếp điểm B1 B2 của phao bể nước ngầm.

b, Hoạt động

Khi đấu nguồn -> Đèn NGUỒN sáng đỏ, nếu bể nước ngầm có nước thì tiếp điểm B1 B2 đóng -> đèn PHAO 2 sáng. Lúc này nếu bể trên mái hết nước -> tiếp điểm A1 A2 đóng -> Đèn PHAO 1 sáng -> Rơ le đóng và máy bơm hoạt động đến khi đầy thì dừng và đèn PHAO 1 tắt. Hoặc trường hợp khác khi máy bơm đang chạy mà bể ngầm hết nước thì đèn PHAO 2 tắt và bơm sẽ dừng.

2, Sử dụng 1 phao

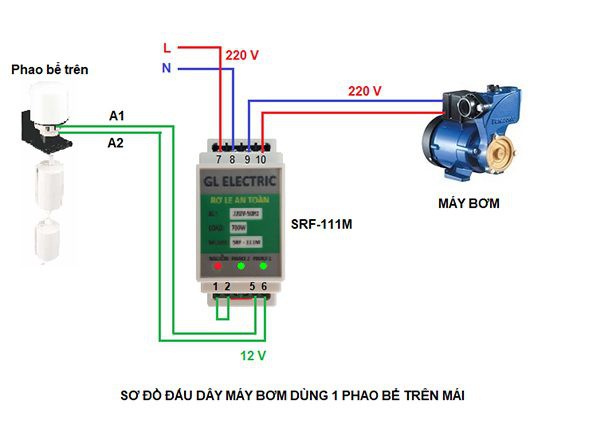

a, Dùng cho bể trên mái

Nếu chỉ sử dụng 1 phao điện bể trên mái thì đấu tắt chân 1 và chân 2 của thiết bị (bỏ qua Phao 2).

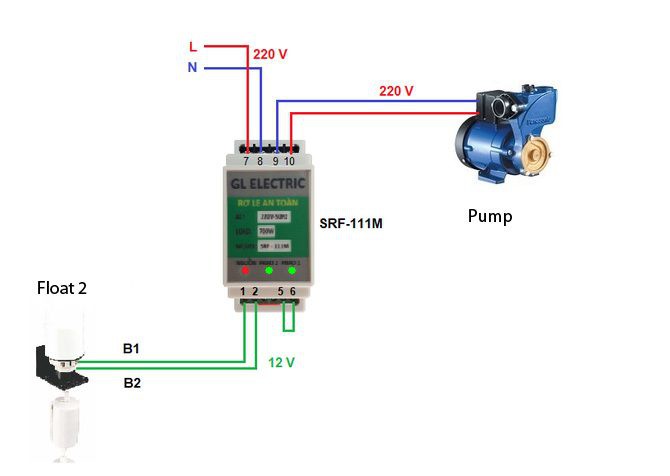

b, Dùng cho bể ngầm

Nếu chỉ sử dụng 1 phao điện ở bể ngầm thì đấu tắt chân 5 và chân 6 của thiết bị (bỏ qua Phao 1).

Lời kết: Sản phẩmtrong tương lai sẽ là xu thế trong việc quản lý và bảo vệ an toàn điện cho gia đình bạn. Với nguyên lý đơn giản, chất lượng tốt, giá cả tốt và đặc biệt là bảo vệ gia đình bạn tránh được các tai nạn điện không mong muốn do rò rỉ
