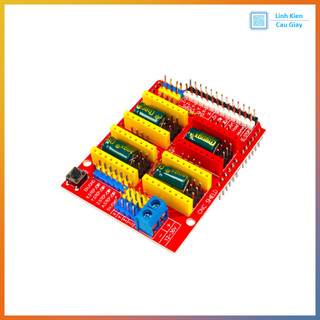

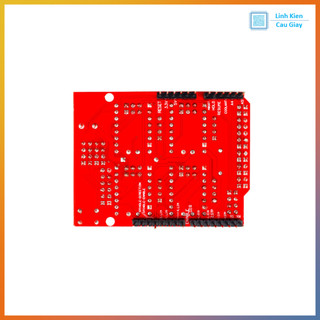

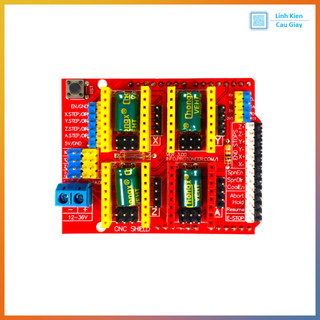

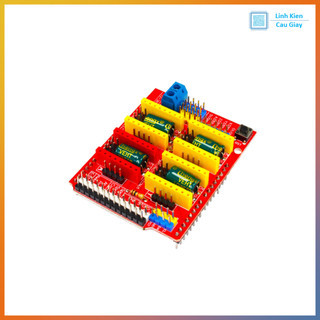

CNC Shield V3 Điều Khiển Máy CNC Mini

Mô tả sản phẩm CNC Shield V3 là bo mở rộng chuyên dùng cho Arduino UNO R3 để điều khiển các máy CNC mini, máy khắc laser, máy khắc PCB, máy khắc gỗ,... Shield hỗ trợ gắn 4 driver A4988 hoặc DRV8825, tương thích với firmware GRBL, giúp điều khiển động cơ bước cho trục X, Y, Z và cả trục A mở rộng. Với thiết kế gọn gàng, dễ lắp ráp và sử dụng, CNC Shield V3 là giải pháp lý tưởng cho các dự án chế tạo máy CNC DIY. Ứng dụng Làm máy CNC mini DIY (khắc gỗ, nhựa, mạch in PCB) Máy khắc Laser Máy in 3D (phiên bản đơn giản) Máy khắc bút vẽ tự động (plotter) Máy khoan mạch PCB tự động Các ứng dụng điều khiển động cơ bước đa trục Sơ đồ chân Cổng Chức năng X, Y, Z, A Gắn driver điều khiển động cơ bước A4988/DRV8825 EN Tắt/mở driver DIR, STEP Tín hiệu điều hướng và bước ENDSTOP Cổng kết nối công tắc giới hạn (limit switch) cho từng trục SPN, RST Điều khiển spindle hoặc laser I2C, Serial Mở rộng thêm chức năng khác Thông số kĩ thuật Tương thích: Arduino UNO R3 Hỗ trợ: GRBL Firmware (phiên bản 0.8–1.1) Gắn được: 4 driver A4988 / DRV8825 Điều khiển được: 4 trục (X, Y, Z, A) Điện áp hoạt động: 12V–36V (qua driver) Hỗ trợ công tắc giới hạn (limit switch) Kích thước: ~65mm x 50mm Chuẩn header mở rộng tiêu chuẩn 2.54mm Hướng dẫn sử dụng Gắn CNC Shield V3 lên Arduino UNO R3. Cắm các driver A4988 hoặc DRV8825 vào đúng vị trí (lưu ý hướng cắm). Kết nối dây động cơ bước 4 dây vào cổng X/Y/Z. Cấp nguồn từ 12V–36V cho driver qua Jack DC hoặc chân VCC/GND. Kết nối các công tắc giới hạn nếu cần. Nạp firmware GRBL cho Arduino bằng phần mềm XLoader hoặc Arduino IDE. Sử dụng phần mềm như Candle, Universal Gcode Sender (UGS) để gửi lệnh CNC. LƯU Ý Không được cắm hoặc tháo driver khi đang cấp nguồn. Kiểm tra kỹ hướng cắm driver (VMOT, GND, VDD...) Nên sử dụng tản nhiệt cho A4988 hoặc DRV8825 khi chạy liên tục. Đảm bảo dòng điện cho mỗi động cơ được chỉnh đúng bằng biến trở trên driver. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #CNCShieldV3 #MayCNCMini #BoDieuKhienCNC #GRBLShield #ArduinoCNC #DIYCNC #KhacLaser #DRV8825 #A4988 #KhacMachPCB #MachDieuKhienCNC #MiniCNCController . Máy viết chữ Axidraw.
