Card Test Mainboard

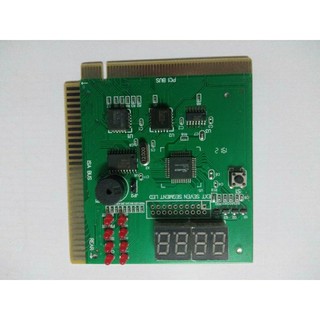

Công việc sửa mainboard máy tính thường mất rất nhiều thời gian nếu không có công cụ hỗ trợ tốt. Nên card test mainboard là công cụ không thể thiếu đối với việc sửa mainboard PC hay Laptop. Card test mainboard có nhiều loại và giá thành từ 100 – 800k tùy theo chức năng của card và độ chính xác cao hơn. Card test mainboard đa số sử dụng qua giao tiếp PCI. Hiện nay có card tet dành cho các dòng mainboard sử dụng chipset H61 qua giao tiếp PCI e 1X và giá khoảng 800K là có thể dùng cho cả Laptop và PC. Khe cắm qua giao tiếp PCI và PCIE1x. Đèn led báo nguồn 3v, 5v, 12v. Led RST: Đèn này sẽ sáng rồi tắt để báo hiệu đã có xung reset. Xung này rất quan trọng, nếu đèn này không sáng hoặc sáng hoài thường do mất điện áp mạch RAM, CPU, chipset…Lỗi IC clock, SIO , chip nam. Led báo CLK: Báo hiệu xung clock đã hoạt động tốt. Các Led 7 đoạn (2 hoặc 4) để báo mã POST: Đây là Led quan trọng nhất để dựa vào đó chúng ta có thể chẩn đoán mainboard đang bị bệnh gì. Một số card test đời cũ có thể không có hoặc có thêm một số đèn báo khác như : IRDY, Frame, Run. Card test mainboard không thống nhất giữa các nhà sản xuất BIOS ( AMI, Award ) nên nó sẽbáo led trên một số mainboard và báo không đúng trên một số mainboard khác.
