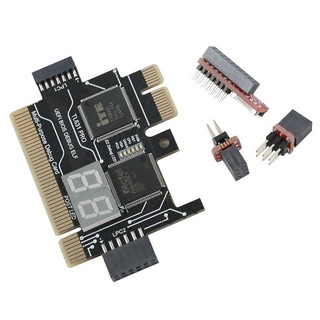

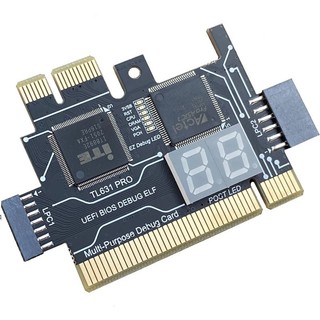

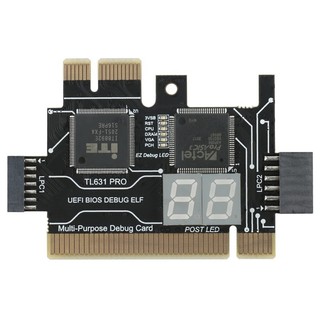

Card Test Main PC, Laptop PCI PCI-E TL631 PRO

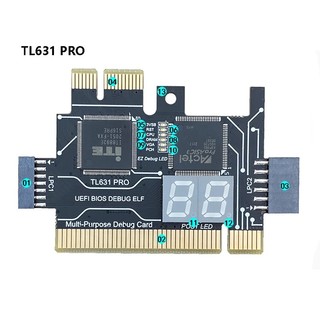

Đặc trưng: 1.Hỗ trợ tất cả các khe cắm PCI. 2. Tỷ lệ nhận dạng cao, tự động nhận dạng mô-đun nguồn điện. 3. Hỗ trợ bo mạch chủ của các thương hiệu lớn, bao gồm cả Asus / Gigabyte / MSI, v.v. 4. Bo mạch chủ hỗ trợ PCI-E mini PCI-E LPC. 5. Dễ sử dụng và đơn giản. 6. Có thể phát hiện đa kênh, chỉ báo nhiều đèn LED, có thể hiển thị nguồn, bo mạch chủ, PCU, bộ nhớ, card đồ họa, trạng thái ổ cứng. Sự chỉ rõ: Giao diện: PCI-E, LPC Hỗ trợ các thương hiệu: dành cho Asus / Gigabyte / MSI / ASRock, v.v. Kích thước: 102 * 63 * 3mm / 4.0 * 2.5 * 0.1in Trọng lượng xấp xỉ. 27g Chi tiết sản phẩm (đánh dấu số trên ảnh): 1.LPC1 chia sẻ kênh tốc độ cao = kết nối với giao diện LPC chân nhỏ 2.0 của bo mạch chủ, mô-đun 2.0 (Giao diện LPC3 mở rộng mô-đun có thể kết nối thẻ chuyển đổi MINI PCIE của máy tính xách tay, thẻ chuyển đổi A-DEBUG, máy tính xách tay ASUS DEBUG-CON. EC-DEBUG). 2.PCI kênh tốc độ cao = hỗ trợ tất cả các khe cắm PCI. 3. Kênh tốc độ cao được chia sẻ LPC2 = kết nối với giao diện LPC pin lớn 2.54 của bo mạch chủ, ASUS COM-DEBUG. ASRock UART1, MSI JDP, Supermicro SPl. 4.PCIE X1 kênh tốc độ cao = hỗ trợ Gigabyte không có bo mạch chủ PCI (các nhãn hiệu khác không hỗ trợ). Chỉ báo nguồn 5.3VSB, để phát hiện xem nguồn có bình thường không. 6.Chỉ báo đặt lại RST, để phát hiện xem quá trình đặt lại bo mạch chủ có bình thường hay không (chỉ khi cắm PCI hoặc PCIE) 7.Đèn báo CPU, để phát hiện xem mô-đun CPU có bình thường không. 8.Chỉ báo bộ nhớ DRAM, để phát hiện xem mô-đun bộ nhớ có bình thường không. 9. Đèn báo đồ họa VGA, để phát hiện xem mô-đun card đồ họa có bình thường không. 10.PCH đèn báo cầu nam, để phát hiện xem mô-đun cầu nam có bình thường không. 11.DP dấu thập phân, hiển thị tín hiệu CLK. 12.DP dấu thập phân, hiển thị tín hiệu khung FRAME. 13. lỗ ren
