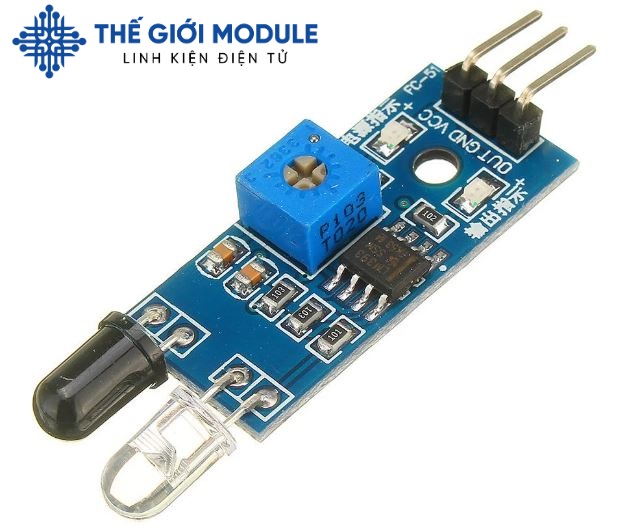

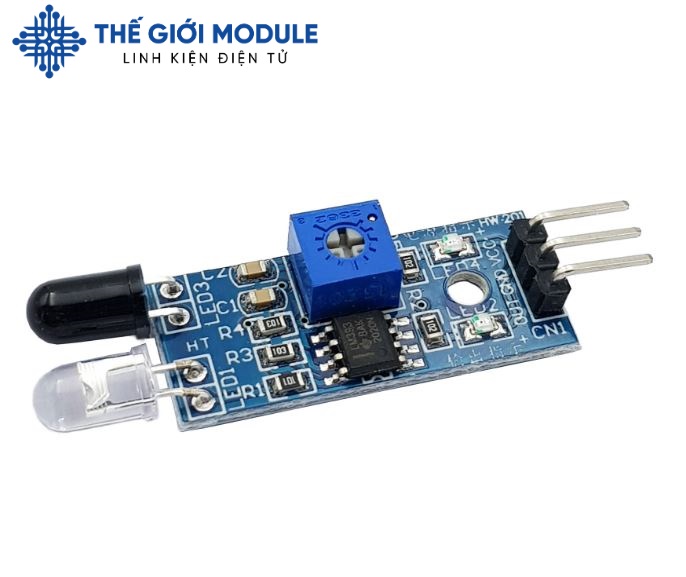

Cảm biến vật cản hồng ngoại

Cảm biến có khả năng nhận biết vật cản ở môi trường với một cặp LED thu phát hồng ngoại để truyền và nhận dữ liệu hồng ngoại. Tia hồng ngoại phát ra với tần số nhất định, khi có vật cản trên đường truyền của LED phát nó sẽ phản xạ vào LED thu hồng ngoại, khi đó LED báo vật cản trên module sẽ sáng, khi không có vật cản, LED sẽ tắt.

Với khả năng phát hiện vật cản trong khoảng 2 ~ 30cm và khoảng cách này có thể điều chỉnh thông qua chiết áp trên cảm biến cho thích hợp với từng ứng dụng cụ thể như: xe dò line, xe tránh vật cản, …

Thông số kỹ thuật

• - IC so sánh: LM393
• - Điện áp: 3.3V - 6VDC
• - Dòng tiêu thụ:
  • + Vcc = 3.3V: 23 mA
  • + Vcc = 5.0V: 43 mA
• - Góc hoạt động: 35°
• - Khoảng cách phát hiện: 2 ~ 30 cm
• - LED báo nguồn và LED báo tín hiệu ngõ ra
• - Mức logic ngõ ra:
  • + Mức thấp - 0V: khi có vật cản
  • + Mức cao - 5V: khi không có vật cản
• - Kích thước: 3.2cm x 1.4cm

Pinout

Ký hiệu pin

Mô tả

VCC

Pin nguồn 3.3V/5V

GND

0V

OUT (digital)

Ngõ ra số
