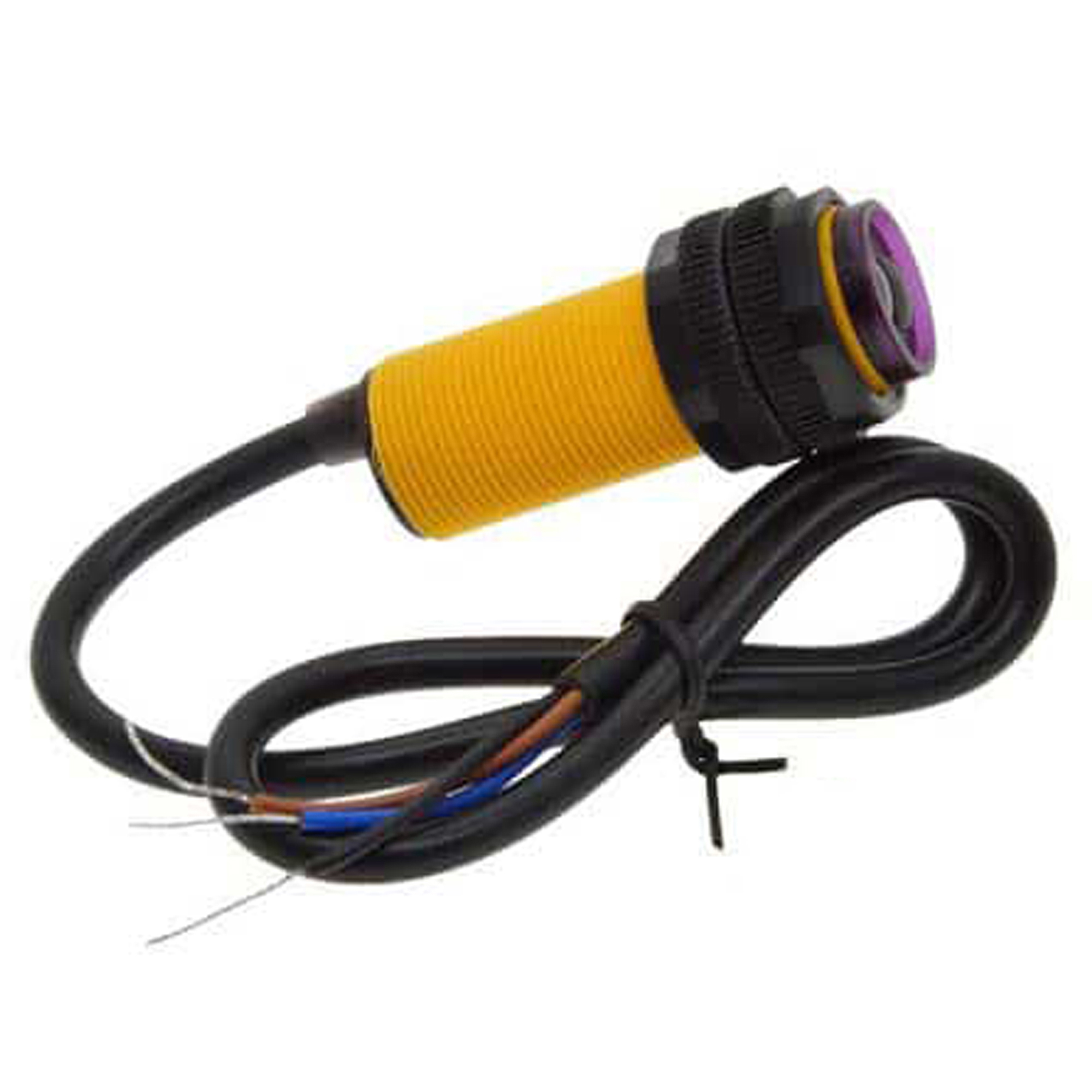

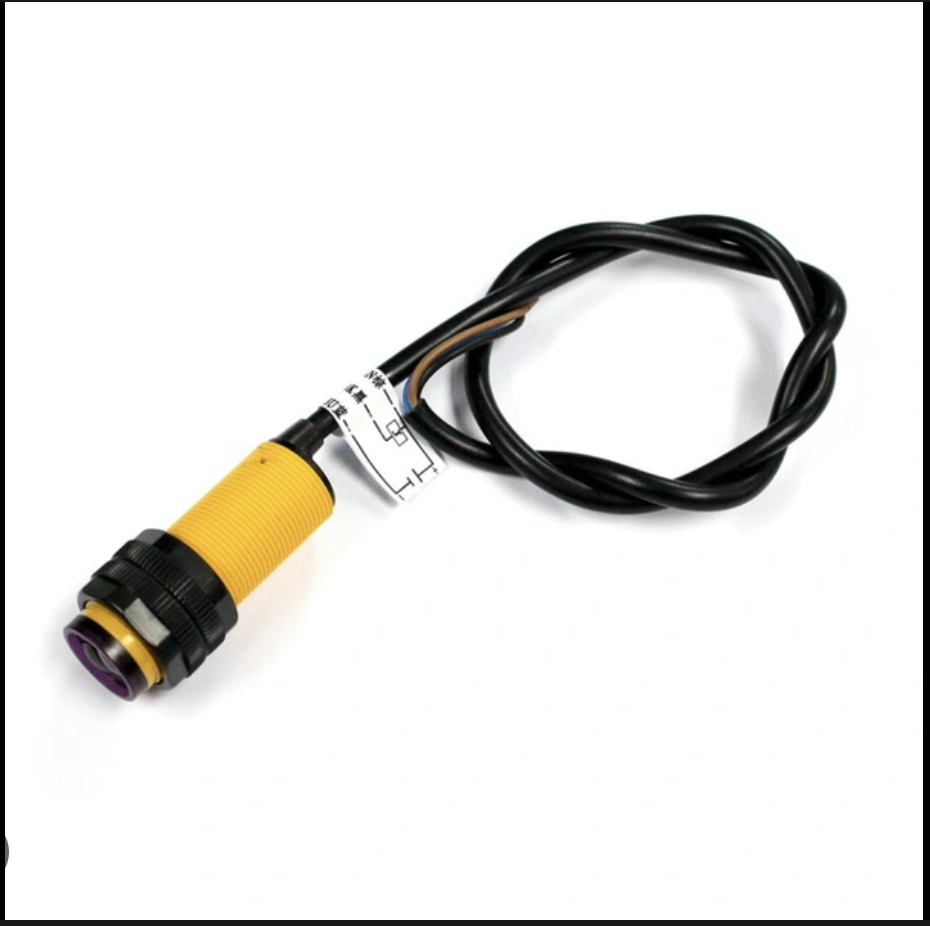

CẢM BIẾN VẬT CẢN HỒNG NGOẠI E18-D80NK

Thông số kỹ thuật:

• Nguồn điện cung cấp: 5VDC.
• Khoảng cách phát hiện: 3~ 80cm.
• Có thể điều chỉnh khoảng cách qua biến trở.
• Dòng kích ngõ ra: 300mA.
• Ngõ ra dạng NPN cực thu hở giúp tùy biến được điện áp ngõ ra, trở treo lên áp bao nhiêu sẽ tạo thành điện áp ngõ ra bấy nhiêu.
• Chất liệu sản phẩm: nhựa.
• Có led hiển thị ngõ ra màu đỏ.
• Kích thước: 1.8cm (D) x 7.0cm (L).

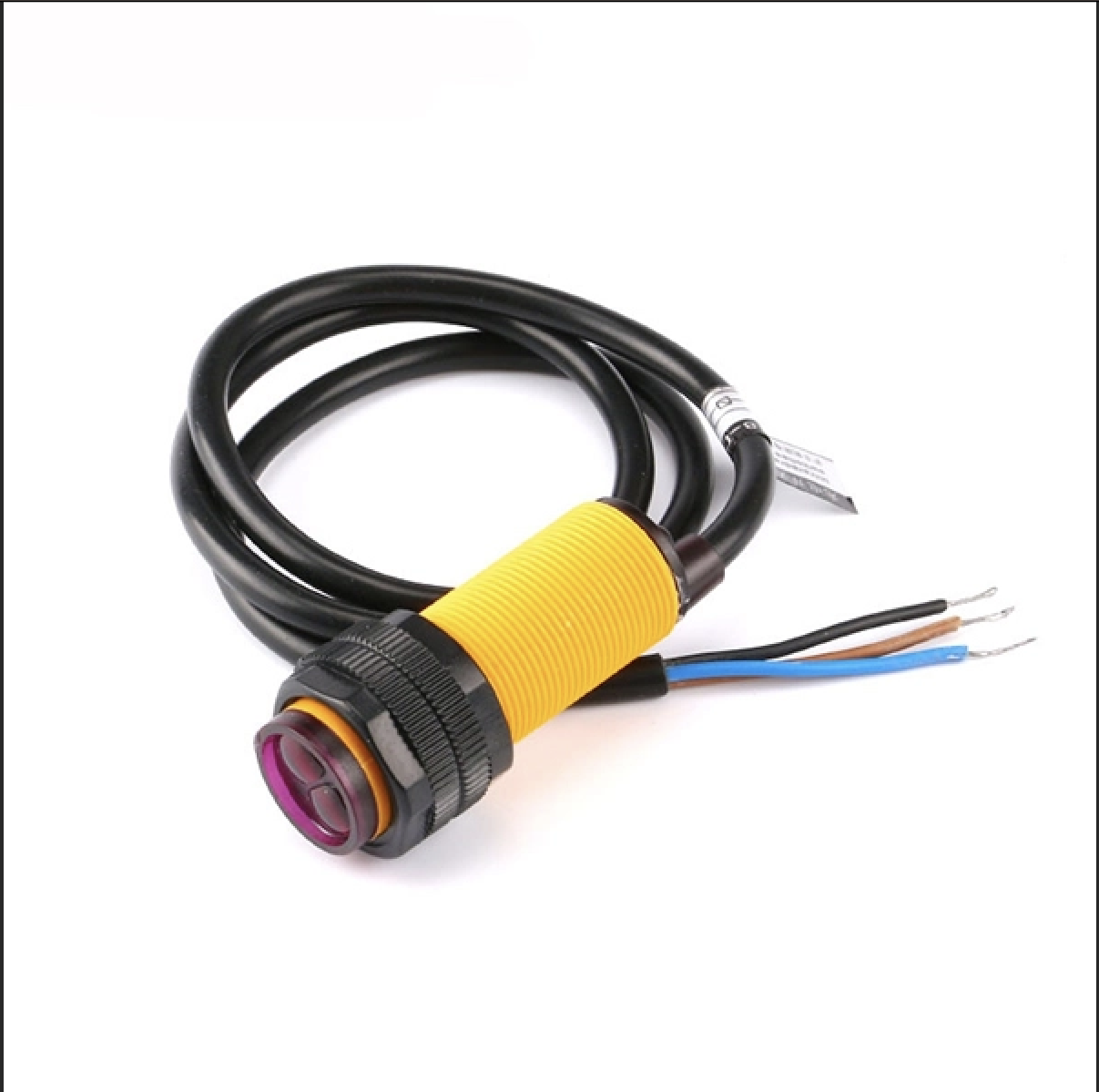

Sơ đồ chân:

1. Màu nâu:VCC, nguồn dương 5VDC.
2. Màu xanh dương:GND, nguồn âm 0VDC
3. Màu đen:Chân tín hiệu ngõ ra cực thu hở NPN, cần phải có trở kéo để tạo thành mức cao.

——————-CODE THAM KHẢO—————–

void setup() {.begin(9600);}void loop() {.println(digitalRead(3));}

Lưu ý:Tín hiệu ra códòng rất nhỏnênKHÔNG ĐƯỢCkích trực tiếp vào relay (rơ le) sẽ gâyCHÁYcảm biến, có thể tham khảo cácđã được thiết kế bảo vệ.
