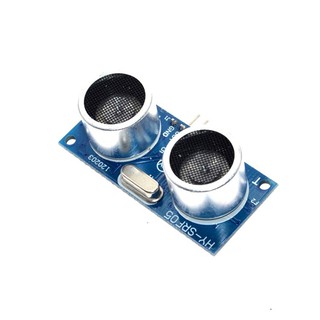

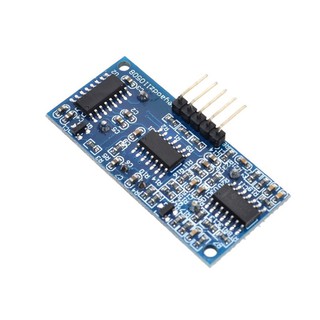

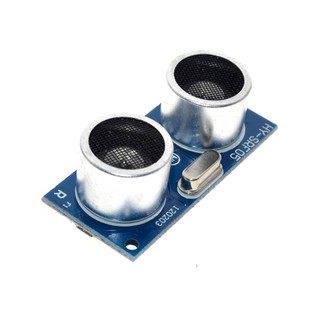

Cảm Biến Siêu Âm HY-SRF05 / HC-SR04

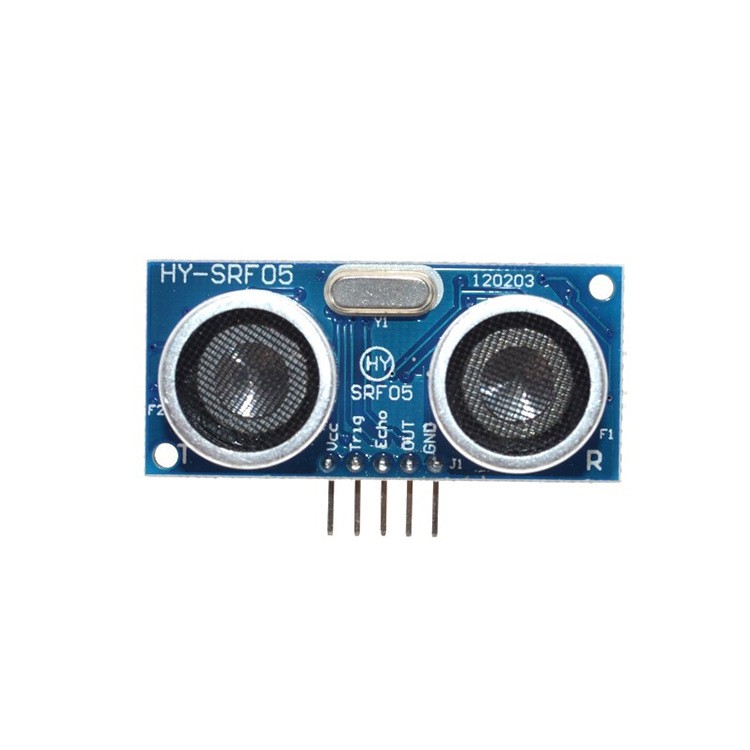

>> Cảm biến siêu âm HC-SR04 là cảm biến dùng để xác định khoảng cách trong phạm vi nhỏ bằng cách phát sóng siêu âm. Cảm biến với độ chính xác chính xác khá cao (với khoảng cách nhận biết nhỏ nhất 3mm) và độ ổn định cao trong quá trình sử dụng, đồng thời dễ dàng kết nối với các MCU (Arduino, DSP, AVR, PIC, ARM…) >> Cảm biến này sử dụng nguyên lý phản xạ sóng siêu âm, bao gồm 2 module, 1 module phát ra sóng siêu âm và 1 module thu sóng siêu âm phản xạ về. Đầu tiên cảm biến sẽ phát ra 1 sóng siêu âm. Nếu có chướng ngại vật trên đường đi, sóng siêu âm sẽ phản xạ lại và tác động lên module nhận sóng. Bằng cách đo thời gian từ lúc phát đến lúc nhận sóng ta sẽ tính được khoảng cách từ cảm biến đến chướng ngại vật. >> THÔNG SỐ KỸ THUẬT << - Màu sắc: Xanh dương + Bạc - Điện áp làm việc: 5 VDC - Dòng điện tĩnh: < 2mA. - Tín hiệu đầu ra: tín hiệu tần số điện, mức cao 5V, mức thấp 0V. - Góc cảm biến: Không quá 15 độ. - Khoảng cách phát hiện: 2cm ~ 450cm. - Độ chính xác cao: Lên đến 3mm - Chế độ kết nối: VCC / trig (T) / echo (R) / GND -------------------------------------------------------------------------------------------------------------- >> Cảm biến siêu âm HY-SRF05 là phiên bản nâng cấp của HC-SR04, cảm biến dùng để nhận biết khoảng cách đến vật cản nhờ sóng siêu âm phát ra từ cảm biến và nhận về. >> Cảm biến này có thời gian phản hồi nhanh, độ chính xác cao, giá thành thấp, phù hợp cho các ứng dụng đo khoảng cách, phát hiện vật cản bằng sóng siêu âm,... >> THÔNG SỐ KỸ THUẬT << - Điện áp làm việc: 5 VDC - Dòng điện tĩnh: <2mA. - Tín hiệu ngõ ra: tín hiệu logic, mức cao 5 VDC, mức thấp 0V. - Góc cảm biến: <15 độ. - Khoảng cách phát hiện: 2~450cm. - Sai số: 0.2cm - Tín hiệu kích hoạt đầu vào: xung TTL 10us - Tín hiệu Echo: tín hiệu TTL PWL đầu ra - Kích thước: 20 x 45 x 15 mm
