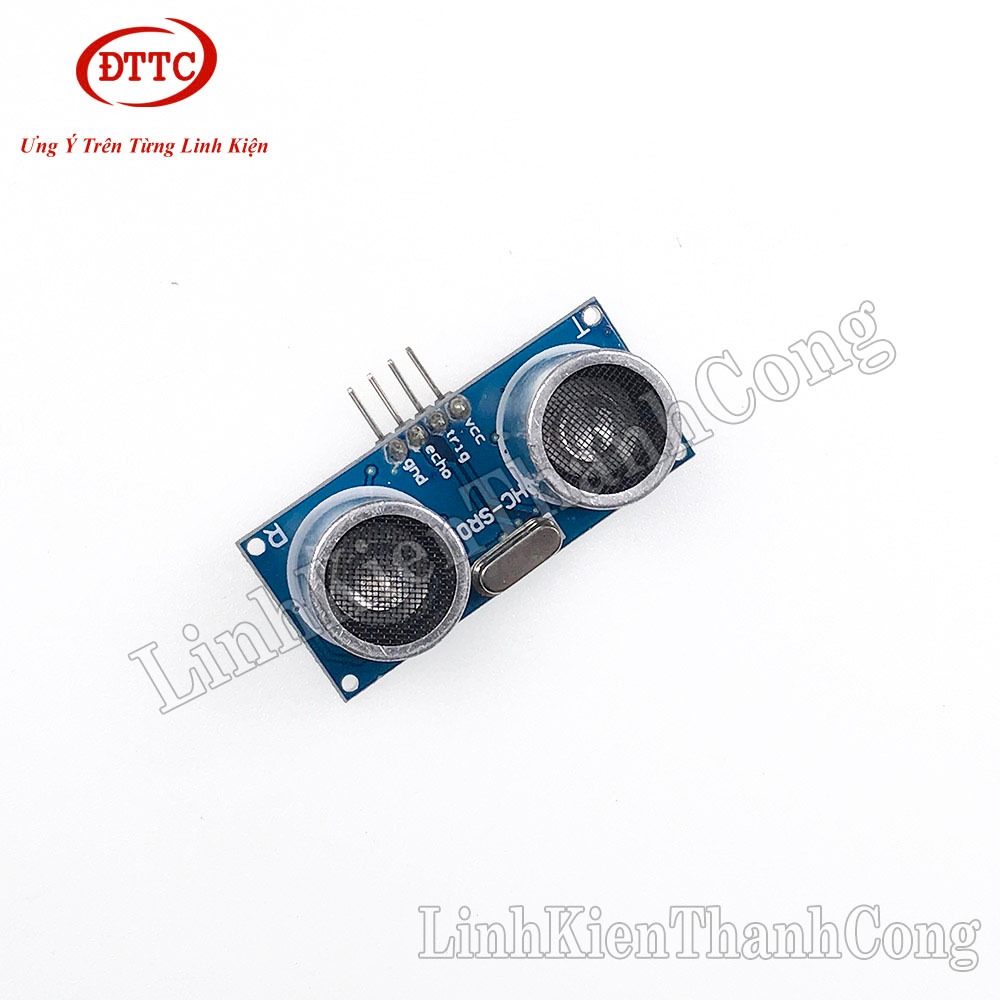

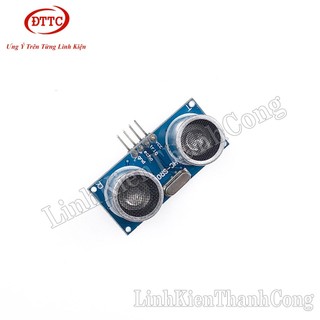

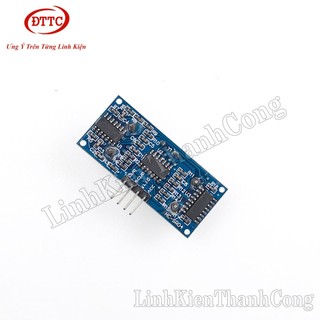

Cảm Biến Siêu Âm HC-SR04

TÍNH NĂNG SẢN PHẨM - Cảm biến siêu âm HC-SR04 (Ultrasonic Sensor) được sử dụng rất phổ biến để xác định khoảng cách vì RẺ và CHÍNH XÁC. Cảm biến HC-SR04 sử dụng sóng siêu âm và có thể đo khoảng cách trong khoảng từ 2 -> 300cm, với độ chính xác gần như chỉ phụ thuộc vào cách lập trình. - Cảm biến siêu âm SR04 sử dụng nguyên lý phản xạ sóng siêu âm. Cảm biến gồm 2 module trong đó 1 module phát ra sóng siêu âm và 1 module thu sóng siêu âm phản xạ về. Đầu tiên cảm biến sẽ phát ra 1 sóng siêu âm với tần số 40khz. Nếu có chướng ngại vật trên đường đi, sóng siêu âm sẽ phản xạlại và tác động lên module nhận sóng. Bằng cách đo thời gian từ lúc phát đến lúc nhận sóng ta sẽ tính được khoảng cách từ cảm biến đến chướng ngại vật. - Sản phẩm có kích thước nhỏ, gọn, dễ dàng lắp đặt cũng như ứng dụng trong thực tiễn rất cao. - Tuỳ thuộc vào nhu cầu sử dụng nên chúng ta sẽ lựa chọn cho mình một bộ sản phẩm sao cho phù hợp. THÔNG SỐ KĨ THUẬT - Điện áp đầu vào: 5VDC - Dòng hoạt động: < 2mA - Tín hiệu kích mức cao: 5V - Tín hiệu kích mức thấp: 0V - Góc tối đa: 15 độ - Khoảng cách: 2cm – 450cm (4.5m) - Sai lệch trong phạm vi: 3mm HƯỚNG DẪN ĐẤU NỐI - Kết nối sản phẩm và chức năng các chân như hình vẽ bên dưới + VCC --> pin 5V Arduino + trig --> chân digital (OUTPUT), đây là chân sẽ phát tín hiệu từ cảm biến + echo --> chân digital (INPUT), đây là chân sẽ nhận lại tín hiệu được phản xạ từ vật cản + GND —> GND Arduino ---------------------------------------------- "Linh Kiện Thành Công" luôn cam kết: - Sản phẩm đúng với hình ảnh đã đăng. - Tất cả các sản phẩm được kiểm tra trước khi giao - Tư vấn & hỗ trợ kỹ thuật miễn phí khi khách hàng mua sản phẩm. - Hoàn tiền 100% nếu sản phẩm không giống hình ảnh hoặc lỗi do nhà sản xuất. - Giá tốt nhất thị trường, Dịch vụ sau bán hàng luôn làm hài lòng khách hàng khó tính nhất. -------------------------------------------------------------------------------------------------------------------------------------- Quý khách hàng cần lưu ý: - Cần có những kiến thức cơ bản về Điện tử trước khi đặt mua hàng (Phân biệt được linh kiện cơ bản, chiều cắm của linh kiện (nếu có)…) - Đối với các loại linh kiện, bo mạch hoặc module: Vui lòng kiểm tra kỹ mạch điện trước khi cấp nguồn, để tránh những hư hỏng đáng tiếc. - Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch - Linh Kiện Thành Công sẽ không bảo hành những trường hợp: + Không bảo hành cháy, nổ Vi xử lý, Sim, linh kiện trên bo mạch... + Sử dụng không đúng điện áp... + Các tác nhân hàn, cậy, làm biến dạng mạch...
