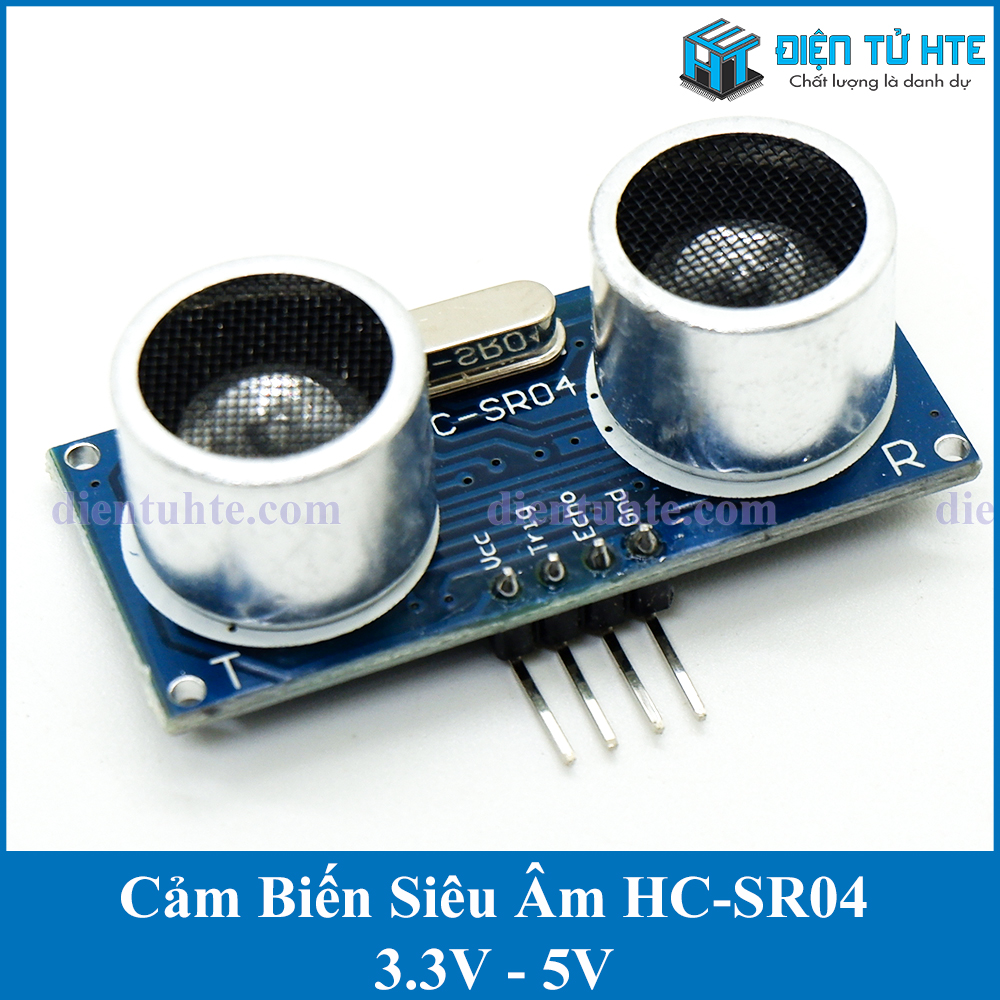

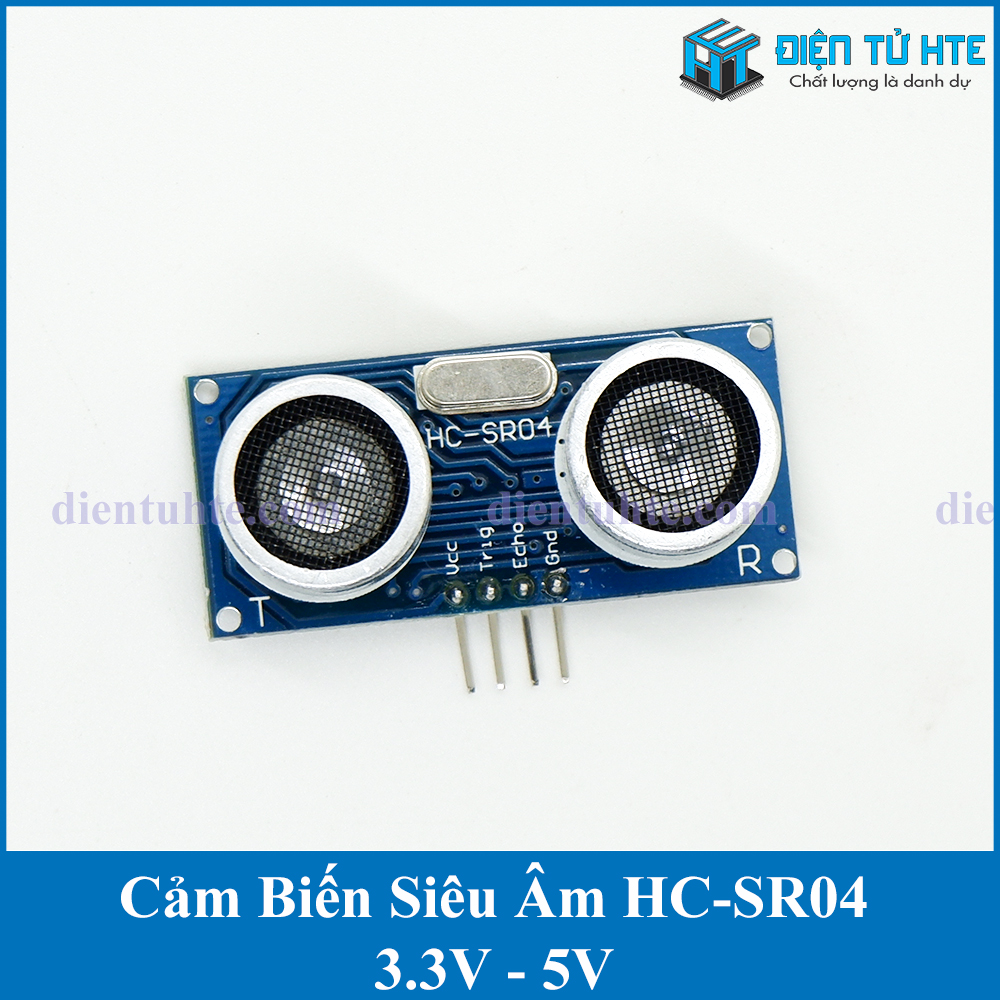

Cảm biến siêu âm HC-SR04

Cảm biến siêu âm(Ultrasonic Sensor) được sử dụng rất phổ biến để xác định khoảng cách vì rẻ và chính xác.Cảm biếnsử dụng sóng siêu âm và có thể đo khoảng cách trong khoảng từ 2 -> 300cm, với độ chính xác gần như chỉ phụ thuộc vào cách lập trình.

Cảm biến siêu âm SR04sử dụng nguyên lý phản xạ sóng siêu âm.Cảm biếngồm 2 module.1 module phát ra sóng siêu âm và 1 module thu sóng siêu âm phản xạ về.Đầu tiên cảm biến sẽ phát ra 1 sóng siêu âm với tần số 40khz. Nếu có chướng ngại vật trên đường đi, sóng siêu âm sẽ phản xạ lại và tác động lên module nhận sóng. Bằng cách đo thời gian từ lúc phát đến lúc nhận sóng ta sẽ tính được khoảng cách từ cảm biến đến chướng ngại vật.

Khoảng cách = (thời gian * vận tốc âm thanh (340 m/s) / 2

Thông số kỹ thuật

• Điện áp: 5V DC
• Dòng hoạt động: < 2mA
• Mức cao: 5V
• Mức thấp: 0V
• Góc tối đa: 15 độ
• Khoảng cách: 2cm – 450cm (4.5m)
• Độ chính xác: 3mm

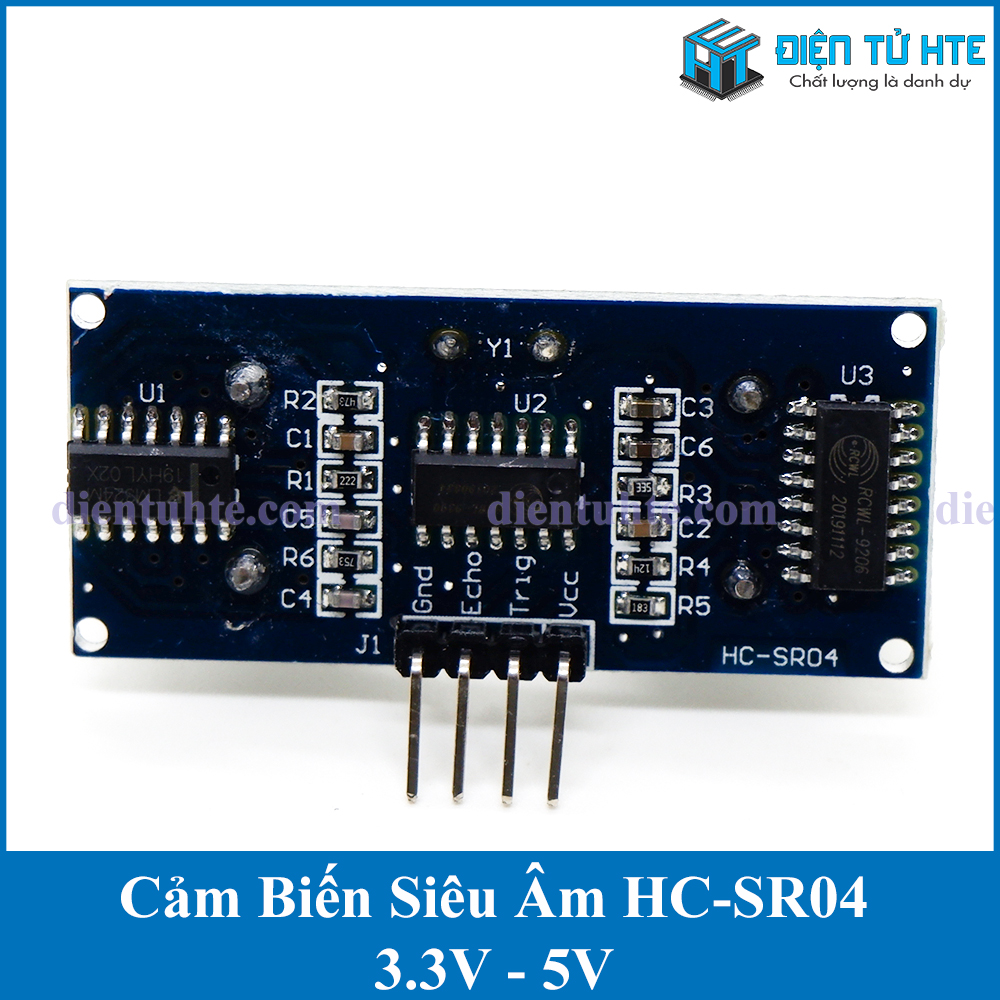

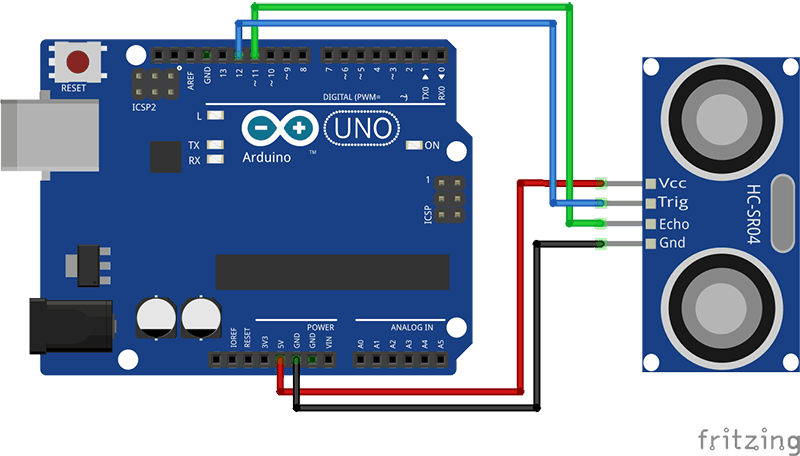

Các chân kết nối: VCC (5V), trig (chân điều khiển phát), echo (chân nhận tín hiệu phản hồi), GND (nối đất)
