Cảm biến rung SW-520D

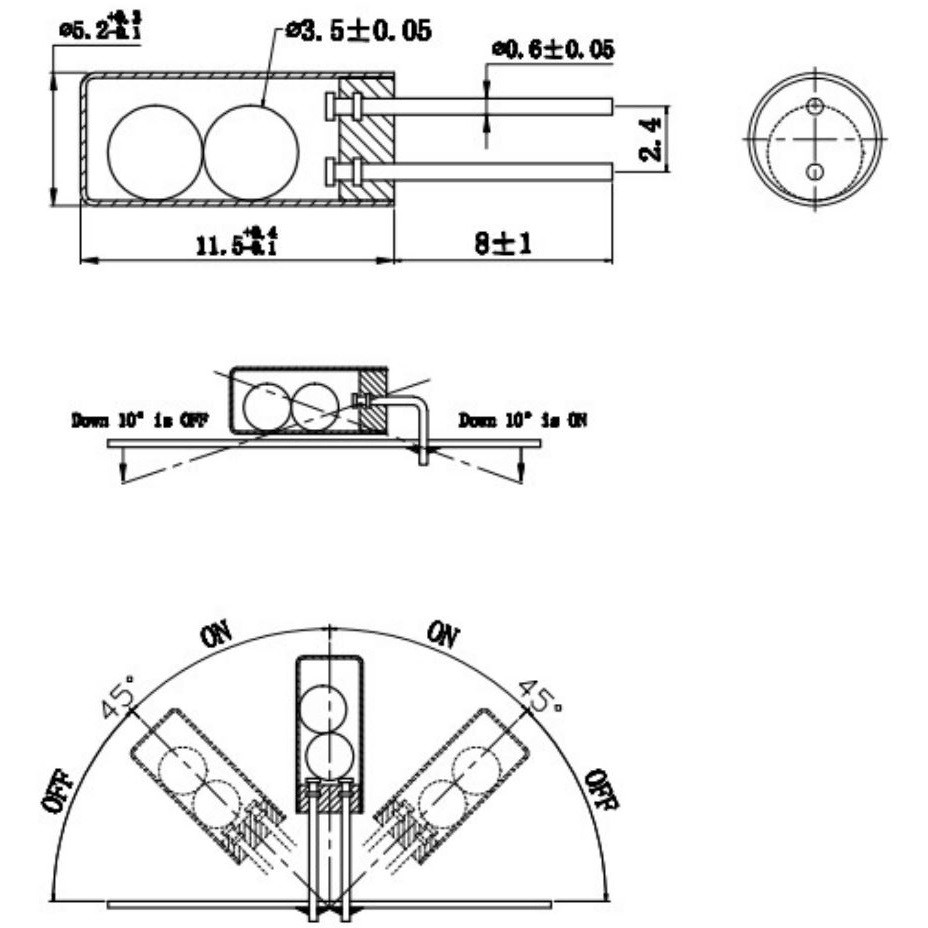

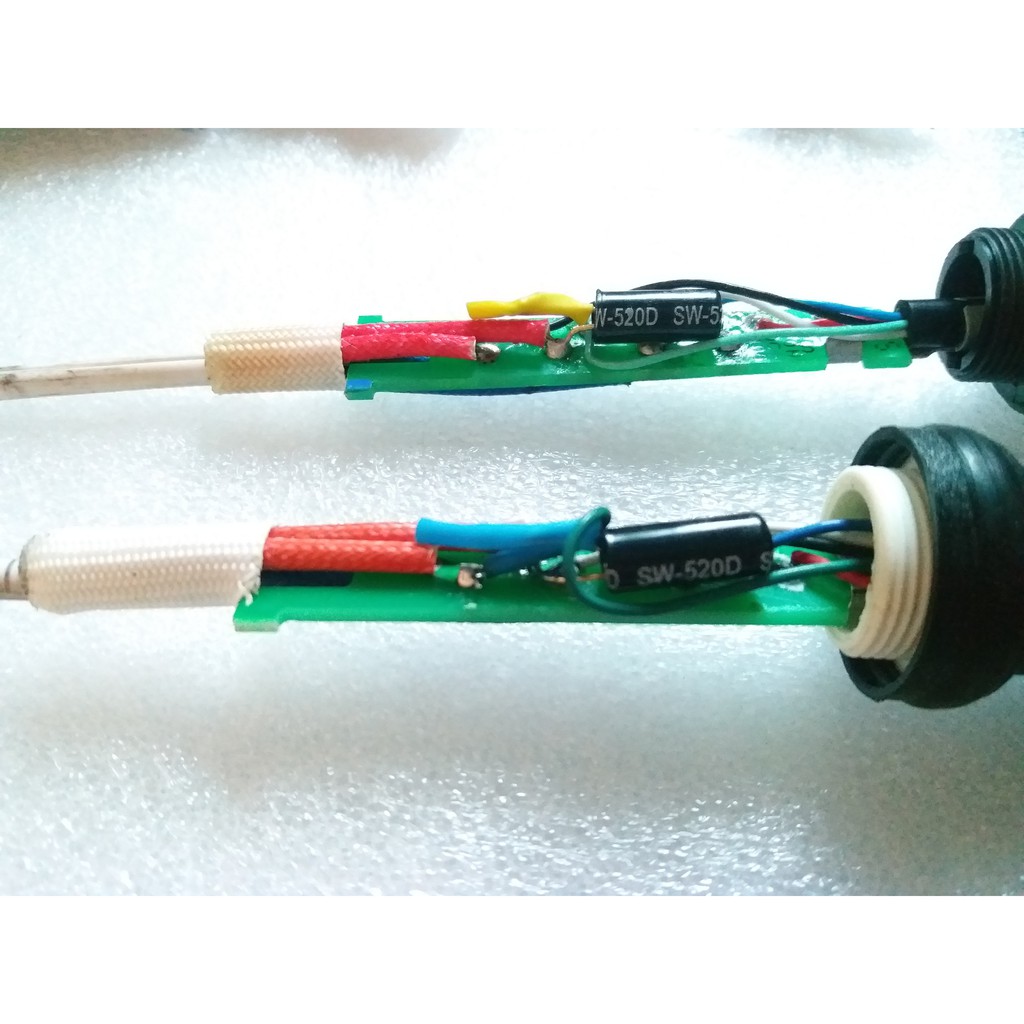

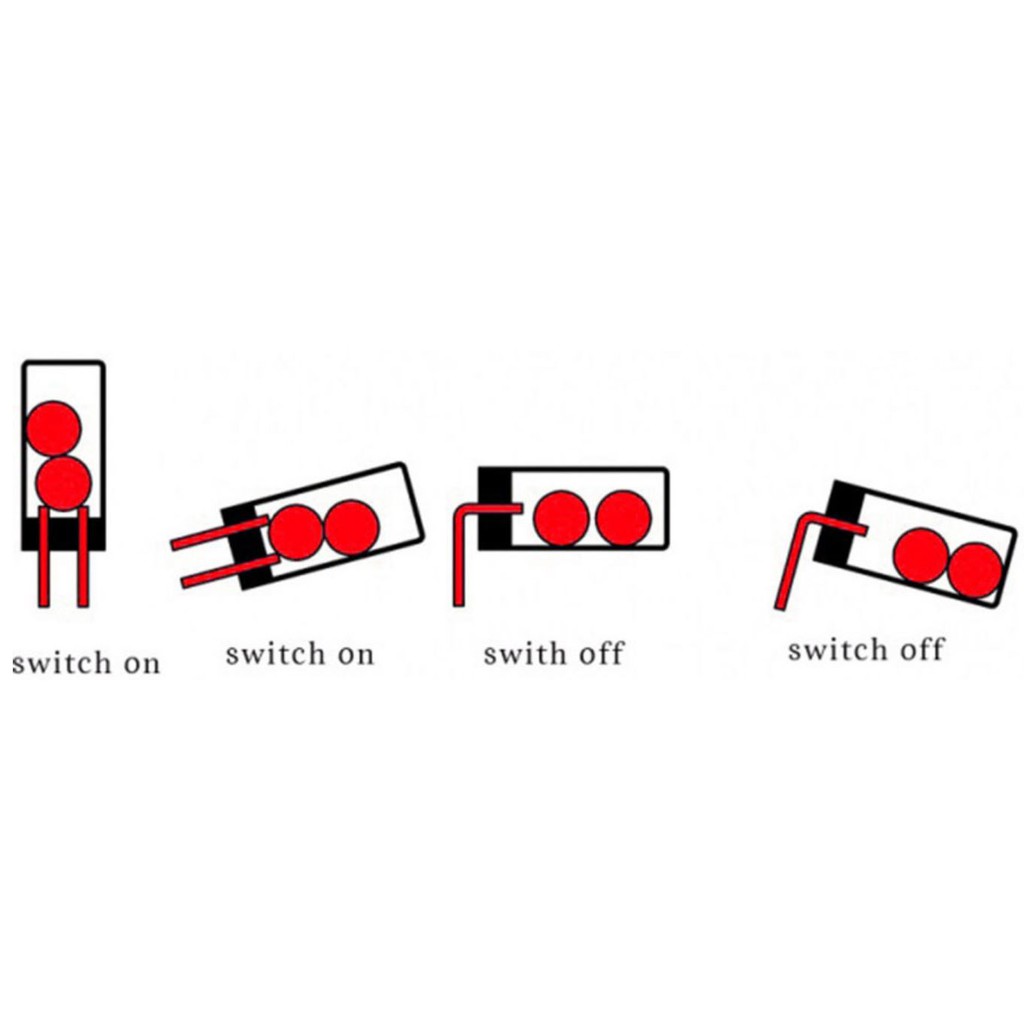

Cảm biến rung SW-520D (SW-520 Roll Ball Switch)là một công tắc kích hoạttheo hướng nghiêng loại bi kép, được sử dụng phổ biến trong các thiết bị tự động hóa, thiết bị chống chộm, trạm hàn, ...1. Hoạt động:- Khi đặt cảm biến (chân cảm biến ở phía dưới) với góc nghiêng <45 độ so với phương ngang thì cảm biến ở trạng thái hở mạch, 2 chân cảm biến không thông với nhau. - Ngược lại, khi đặt cảm biến với góc nghiêng >45 độ so với phương ngang thì cảm biến ở trạng thái đóng mạch, 2 chân cảm biến dẫn thông nhau.==> với đặc điểm trên, ứng dụng cảm biến rung trong tay hàn thiếc nên đặt 2 chân cảm biến hướng xuống (tức là hướng theo đầu mũi hàn) sẽ cho khả năng cảm nhận rung động nhạy nhất khi sử dụng mạch trạm hàn (sensor A1321 và tip hàn T12) do Bảo Anh cung cấp.2. Thông số kỹ thuật:- Loại: bi lăn kép- Vật liệu: nhựa và kim loại- Hình dạng: trụ tròn, kích thước 5.2x12mm- Màu sắc: thân đen, chữ trắng, điện cực màu vàng.- Tuổi thọ: 100.000 lần đóng mở- Góc chuyển đổi trạng thái: 45 độ- Điện áp: <12VDC- Dòng điện: <10mA- Điện trở tiếp xúc: <10ohm- Điện trở cách điện: >10M ohm- Điện dung: 5pF3. Chú ý:- Nhiệt độ hàn ~300⁰C, thời gian hàn 2-2.5s. Không hàn ở nhiệt độ cao, không hàn lâu quá 3s và hàn sát thân cảm biến sẽ làm nhựa trên thân cảm biến biến dạng, móp méo.- Không sử dụng ở điện áp cao hơn 12VDC, và không sử dụng với tải lớn hơn 10mA sẽ làm hỏng tiếp điểm và bi của cảm biến.#Cambienrung #diytramhan #tramhan #A1321 #T12
