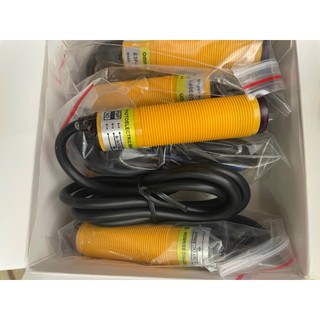

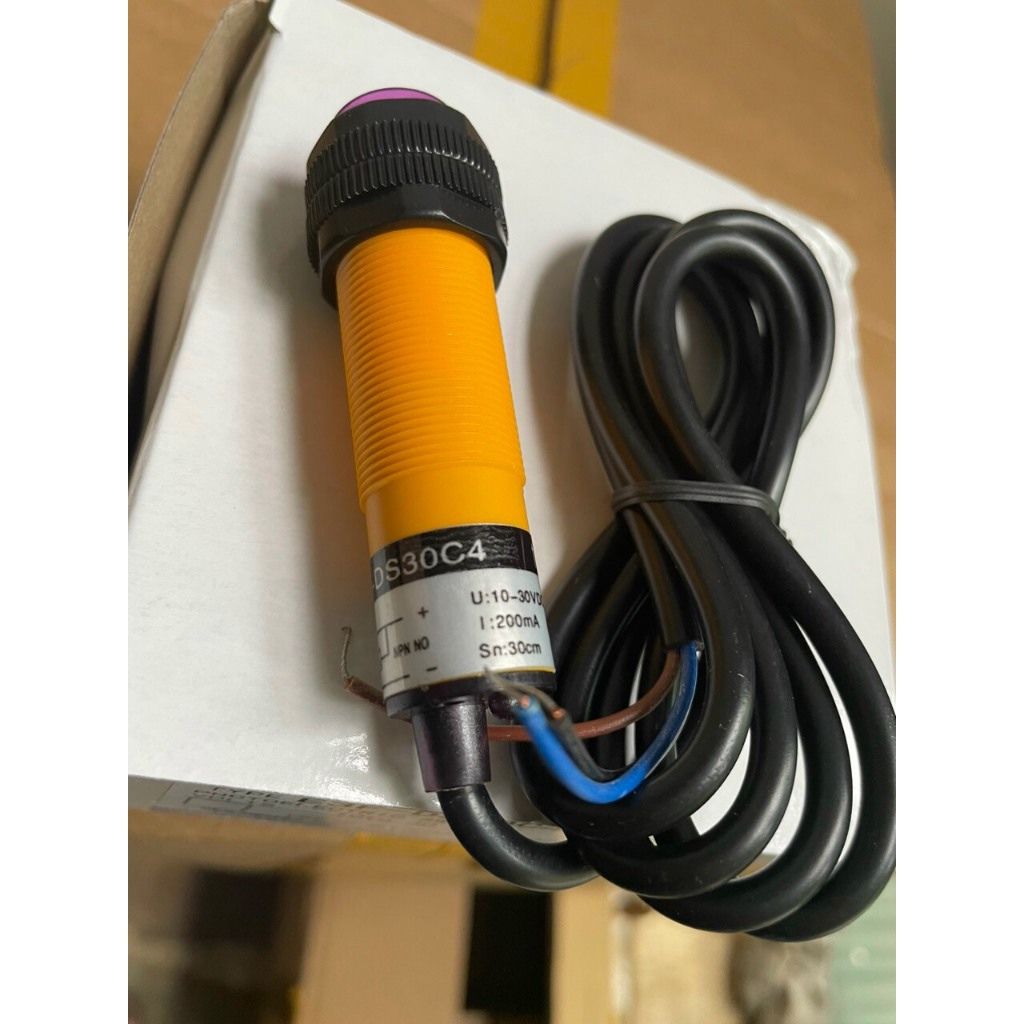

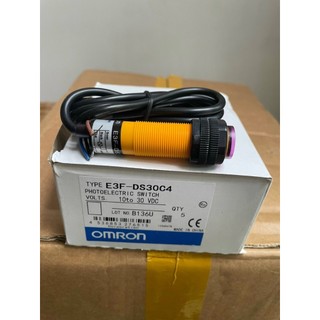

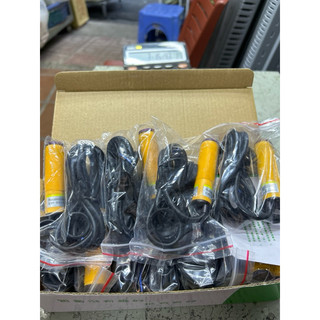

Cảm biến quang tròn phi 18 E3f-DS30c4

CẢM BIẾN QUANG E3F-DS30C4 _3 dây DC NPN (NO) phi 18 (10-30cm) 6-36VDC (300ma) Thông tin sản phẩm: Model: E3F-DS30C4 -Hiệu: OMRON -Nguồn cấp: 6 ~ 36VDC. -Loại phát hiện: Vật cản bằng ánh sáng hồng ngoại -Khoảng cách phát hiện: 0~30cm -Ngõ ra: NPN -Nguồn sáng: LED đỏ -Số dây tín hiệu: 3 dây (2 dây cấp nguồn DC và 1 dây tín hiệu ngõ ra cực thu hở NPN)Thông số kỹ thuật: Có thấu kính hồng ngoại chất lượng tốt dạng phẳng. Kích thước đường kính ngoài là 18 milimet. Loại phát hiện: vật cản bằng hồng ngoại. Dạng đóng ngắt: NO – Normally Open (Thường mở). Khoảng cách cảm biến phát hiện vật cản: 0~30cm. Nguồn điện áp cung cấp: 6 ~ 36VDC. Ngõ ra là dạng Transistor NPN – Open Collector NPN cực thu hở cần thêm trở kéo lên chân nguồn dương VCC (khoảng 1~10k Ohm) trước khi tiếp xúc với vi điều khiển. Số dây tín hiệu: có 3 dây (2 dây cấp nguồn DC và 1 dây tín hiệu ngõ ra cực thu hở NPN). Dòng điện tiêu thụ: 20~35mA. Khoảng điều chỉnh cảm biến: 7~30cm. Góc khuếch tán (góc chiếu): 3~5 độ Có thể điều chỉnh khoảng cách báo mong muốn của cảm biến bằng biến trở tinh chỉnh. Dòng kích ngõ ra: nhỏ hơn 300mA. Có led hiển thị ngõ ra màu đỏ. Chất liệu sản phẩm: vỏ ngoài là nhựa ABS, phía trong đổ keo giúp chống nước, chống va đập. Kích thước: 18 x 68mmSơ đồ dây: Nâu (Brown): chân nguồn dương VCC cấp nguồn 6~36VDC Đen (Black): chân tín hiệu SIGNAL đầu ra dạng NPN cực thu hở cần thêm trở kéo lên chân nguồn dương VCC (khoảng 1~10k Ohm) trước khi tiếp xúc với Vi điều khiển. Xanh dương (Blue): chân nguồn ra GND 0VDC ĐÁNH GIÁ SẢN PHẨM 5 trên 5
