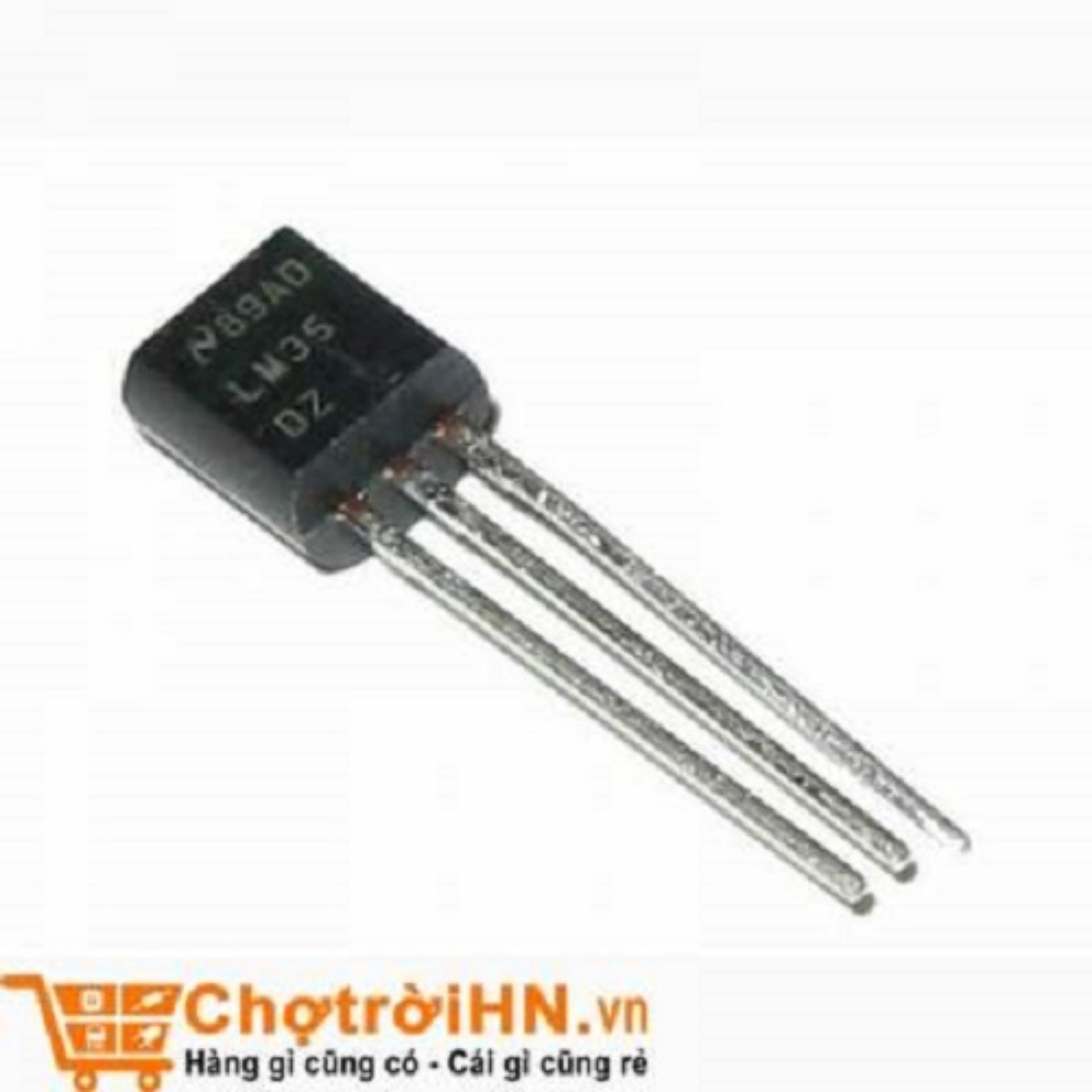

Cảm biến nhiệt độ LM35

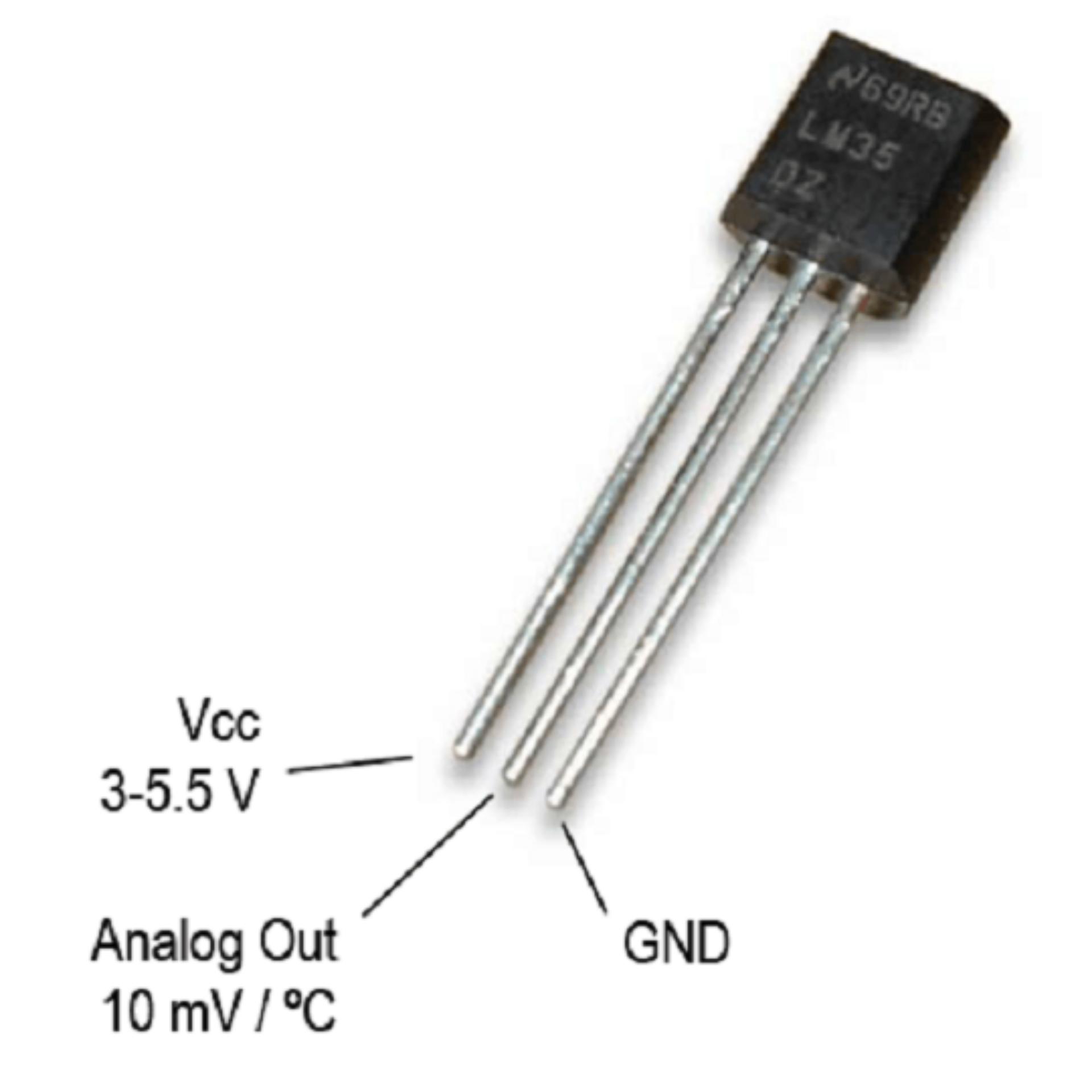

Chân 1: Chân nguồnVccChân 2: Đầu raVoutChân 3:GND

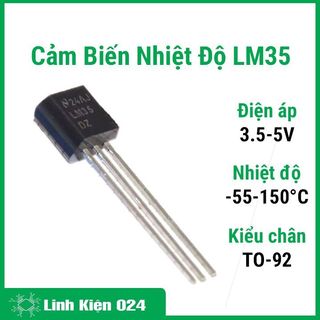

Một số thông số chính của LM35:Cảm biến LM35là bộ cảm biến nhiệt mạch tích hợp chính xác cao mà điện áp đầu ra của nó tỷ lệ tuyến tính với nhiệt độ theo thang độ Celsius. Chúng cũng không yêu cầu cân chỉnh ngoài vì vốn chúng đã được cân chỉnhĐặc điểm chính của cảm biến LM35+ Điện áp đầu vào từ 4V đến 30V+ Độ phân giải điện áp đầu ra là 10mV/oC+ Độ chính xác cao ở 25 C là 0.5 C+ Trở kháng đầu ra thấp 0.1 cho 1mA tảiDải nhiệt độ đo được của LM35 là từ -55 C - 150 C với các mức điện áp ra khác nhau. Xét một số mức điện áp sau :- Nhiệt độ -55 C điện áp đầu ra -550mV- Nhiệt độ 25 C điện áp đầu ra 250mV- Nhiệt độ 150 C điện áp đầu ra 1500mVTùy theo cách mắc của LM35 để ta đo các giải nhiệt độ phù hợp. Đối với hệ thống này thì đo từ 0 đến 150. Chi tiết các bạn có thể xem trong datasheet của nóTính toán nhiệt độ đầu ra của LM35.Việcđo nhiệt độsự dụng LM35 thông thường chúng ta sử dụng bằng cáchLM35 - > ADC - > Vi điều khiểnNhư vậy ta có:U= t.ku là điện áp đầu rat là nhiệt độ môi trường đo klà hệ số theo nhiệt độ của LM35 10mV/1 độ CGiả sử điện áp Vcc cấp cho LM35 là 5V ADC 10bitVậy bước thay đổi của LM35 sẽ là 5/(2^10) = 5/1024Giá trị ADC đo được thì điện áp đầu vào của LM35 là(t*k)/(5/1024) = ((10^-2)*1024*t)/5 = 2.048*tVậy nhiệt độ ta đo được t = giá trị ADC/2048Tương tự với ADC 11bit và Vcc khác ta cũng tính như trên để được công thức lấy nhiệt độ

Mã:

set_adc_channel(0);value = (float)read_adc();value=value/2.048;

Sai số của LM35+ Tại 0 độ C thì điện áp của LM35 là 10mV+ Tại 150 độ C thì điện áp của LM35 là 1.5V==> Giải điện áp ADC biến đổi là 1.5 - 0.01 = 1.49 (V)+ ADC 11 bit nên bước thay đổi của ADC là : n = 2.44mVVậy sai số của hệ thống đo là :Y = 0.00244/1.49 = 0.164 %
