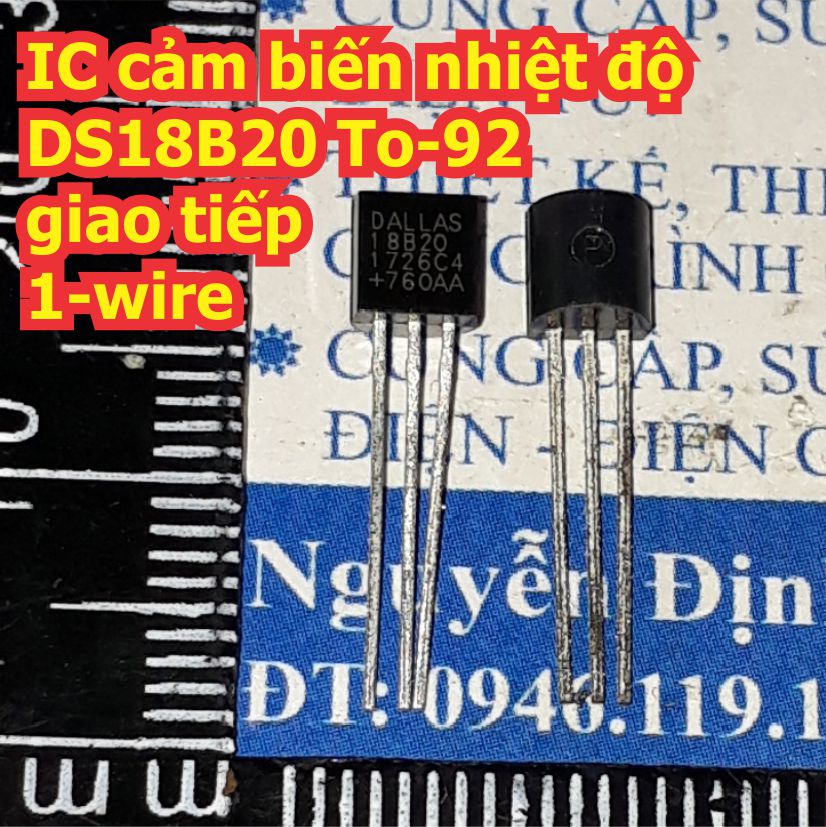

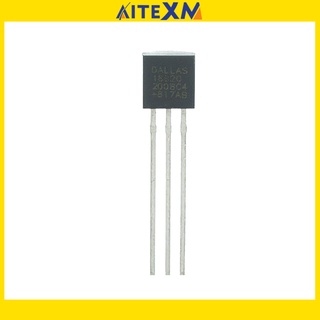

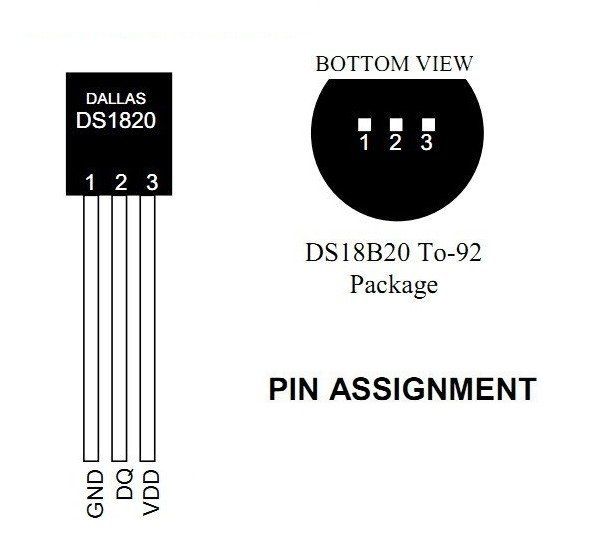

Cảm biến nhiệt độ DS18B20 TO-92

Cảm biến nhiệt độ DS18B20

-DS18B20 là cảm biến (loại digital) đo nhiệt độ mới của hãng MAXIM với độ phân giải cao ( 12bit ) . IC sử dụng giao tiếp 1 dây rất gọn gàng, dễ lập trình và giao tiếp nhiều DS18B20 trên cùng 1 dây. IC còn có chức năng cảnh báo nhiệt độ khi vượt ngưỡng và đặc biệt hơn là có thể cấp nguồn từ chân data( parasite power ).

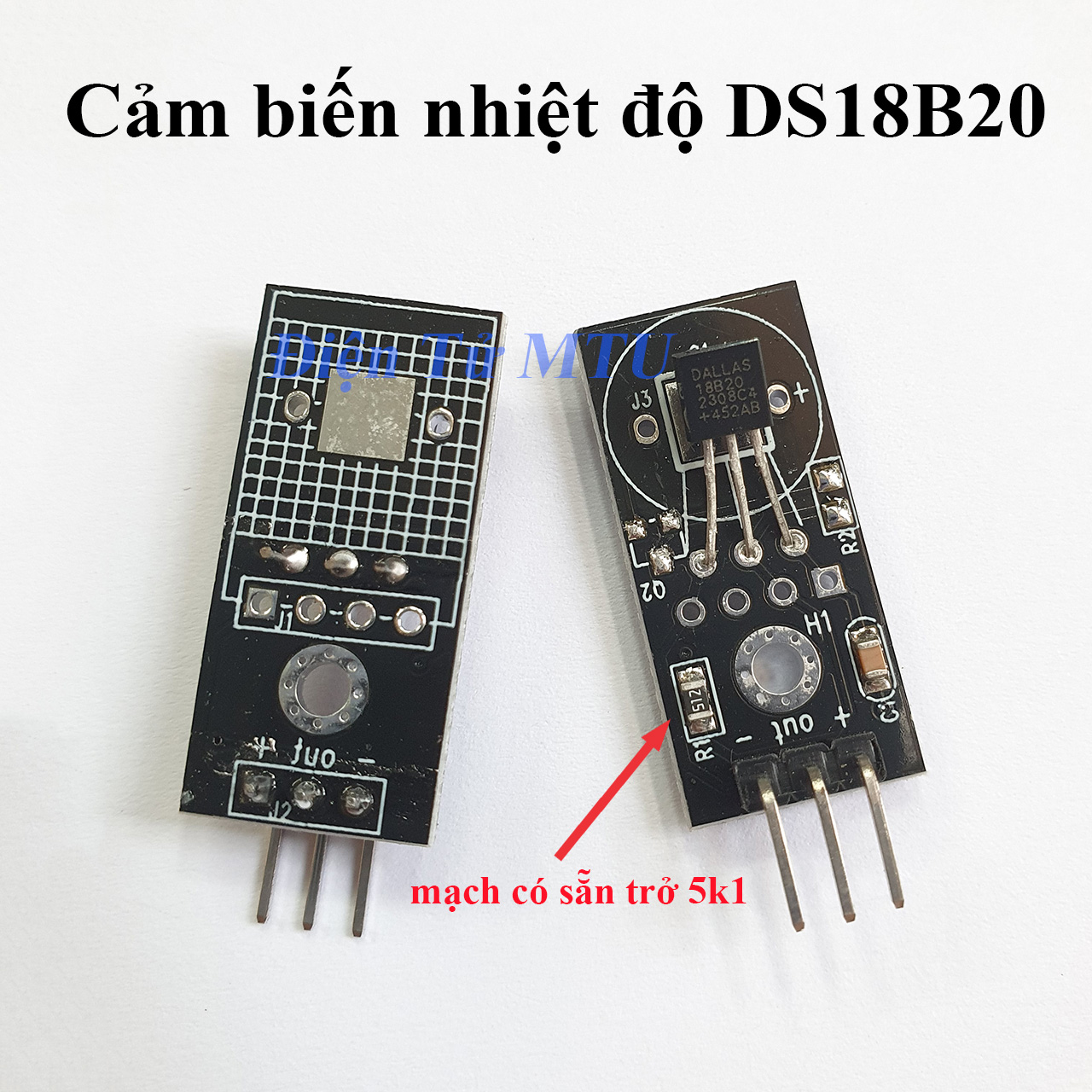

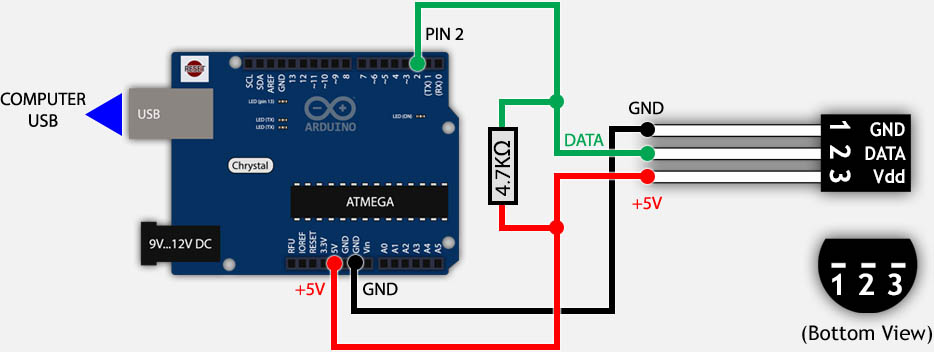

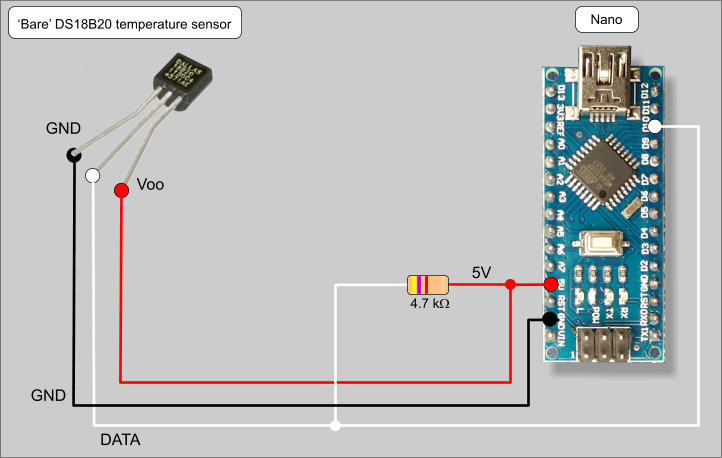

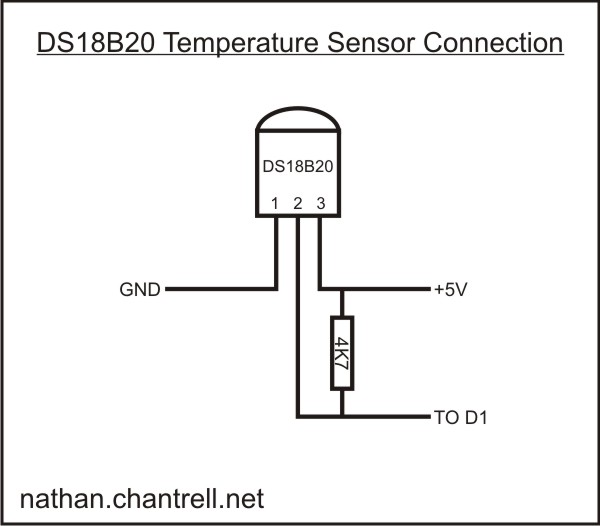

-Để đo được nhiệt độ ta cần thêm 1 điện trở 4.7k Ohm nối từ chân DQ lên VCC

Thông số kỹ thuật:

+Điện áp đầu vào: 3.0 -> 5.5V

+Thang Nhiệt độ đo: -55 ° C đến +125 ° C

+Độ chính xác từ ± 0.5 ° C trong khoảng -10 ° C đến +85 ° C

+Giao diện: 1 Dây (One-Wire)

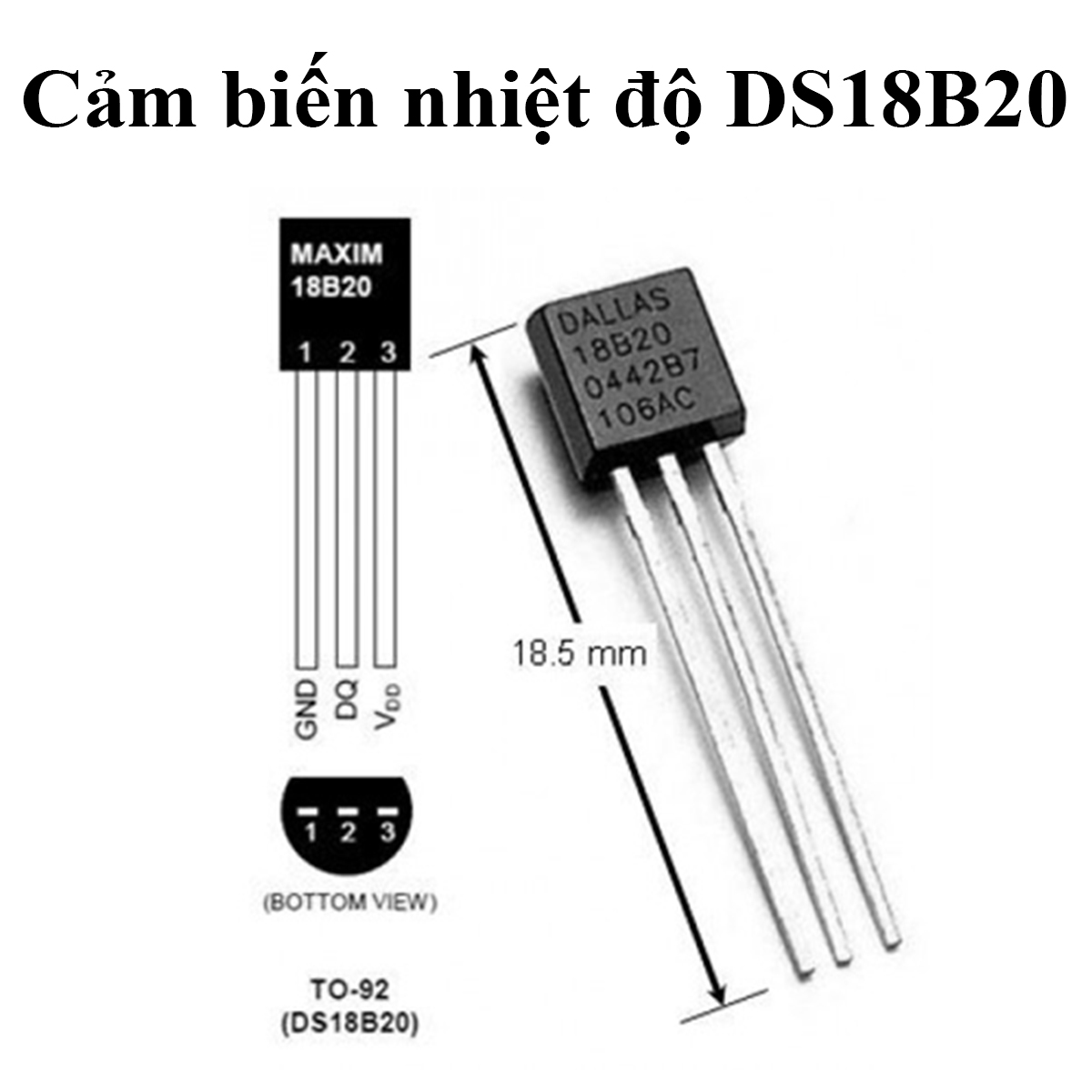

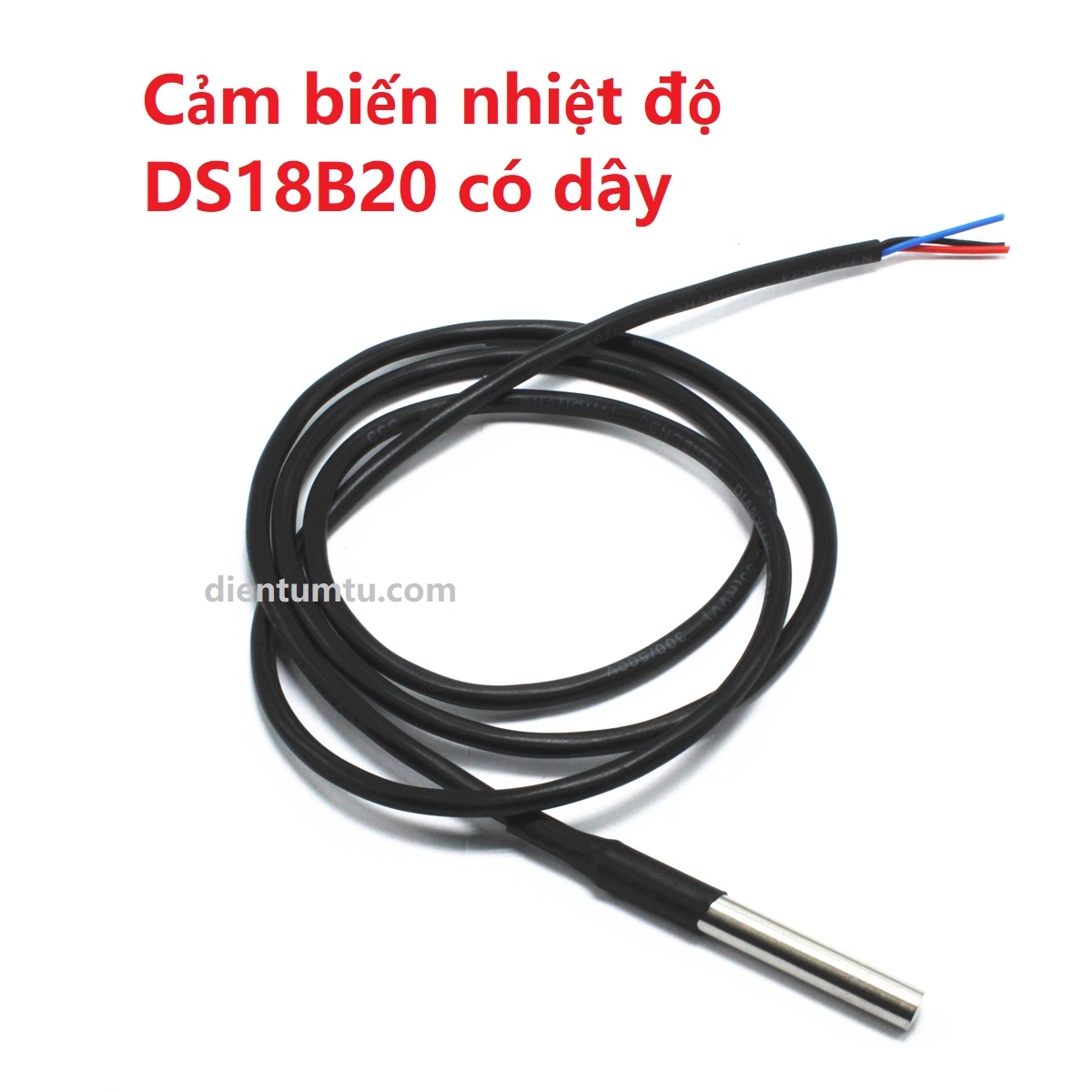

+Đầu ra : VCC (Red), DATA (Blue), GND (Black). Mỗi IC có một mã riêng (lưu trên EEPROM của IC) nên có thể giao tiếp nhiều DS18B20 trên cùng 1 dây

Lưu Ý: Shop Tặng kèm điện trở 4,7k Ohm  khi mua, các bạn ko cần phải mua thêm
