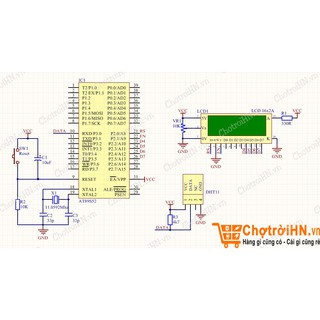

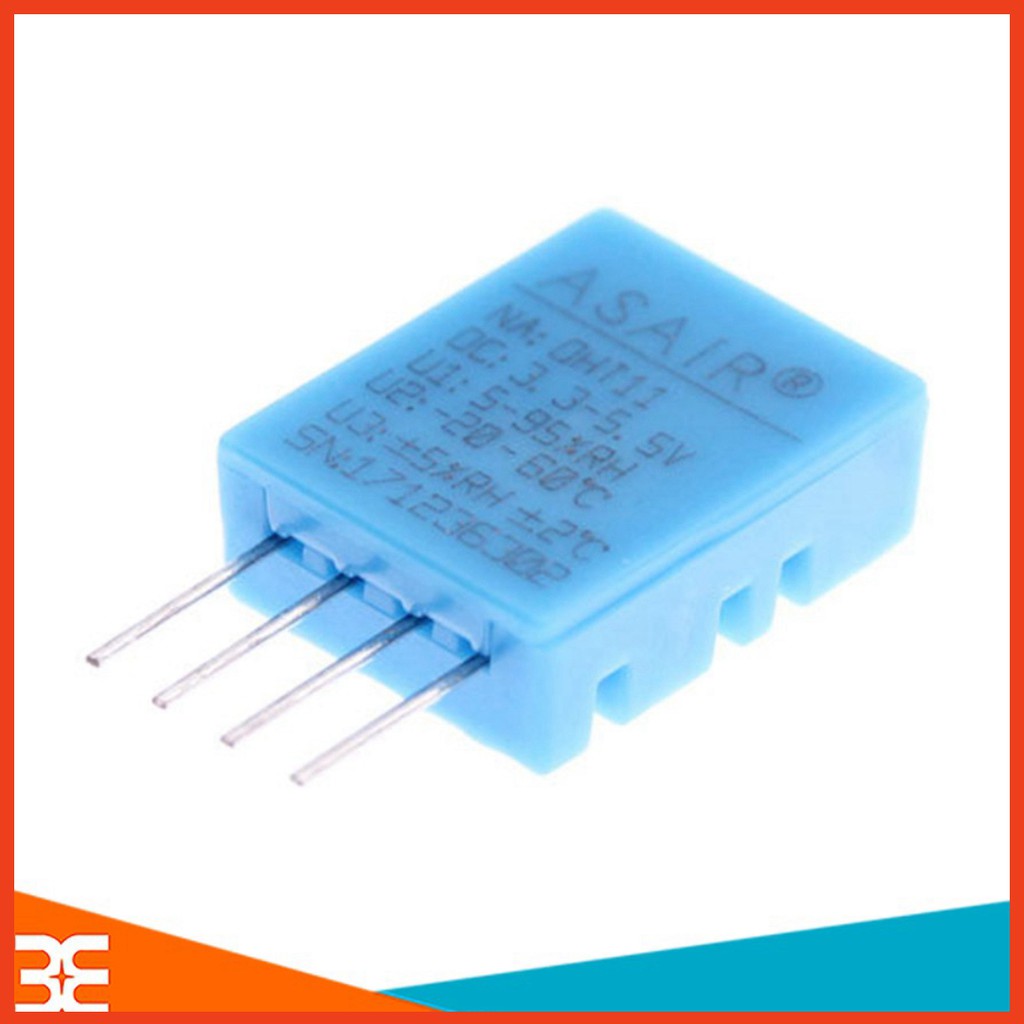

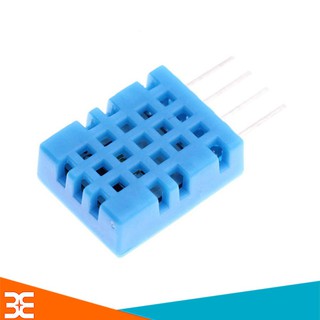

Linh Kiện 3MS Cảm Biến Nhiệt Độ _ Độ Ẩm DHT11 DHT11 là cảm biến nhiêt độ và độ ẩm giao tiếp với 1 chân dữ liệu, đo được giá trị độ ẩm từ 20% đến 90%RH và nhiệt độ từ 0oC đến 50oC và có độ chính xác: ± 5%RH và ±2oC. Cảm Biến Nhiệt Độ _Độ Độ Ẩm DHT11 Thông Số Kỹ Thuật Phạm vi đo độ ẩm: 20% ~ 90% RH Phạm vi đo nhiệt độ: 0 ~ + 50degree. Sai số độ ẩm: ± 0% RH. Sai số nhiệt độ: ±. 0degree. Thời gian đáp ứng: <5 s. kích thước: 23X12X5.5mm VCC: Nguồn 3.3 _ 5.5VDC DATA: Chân dữ liệu NC: Không sử dụng GND: Nối đất, cực âm Độ Độ Ẩm DHT11 Giao tiếp với Vi điều khiển CẢM BIẾN NHIỆT ĐỘ _ĐỘ ĐỘ ẨM DHT11 Kết nối DHT11 với Vi điều khiển. Cảm biến DHT11 chỉ sử dụng 1 dây giao tiếp để truyền và nhận dữ liệu. Quá trình giao tiếp diễn ra trong 3 bước. cam bien nhiet do DHT11 Quá trình truyền nhận tín hiệu DHT11 với VĐK. Bước 1: VĐK gửi tín hiệu đến DHT11: DHT11 VĐK gửi tín hiệu đến DHT11 (màu đen), DHT11 gửi tín hiệu phản hồi (màu xám). Để bắt đầu quá trình giao tiếp , đầu tiên chúng ta phải gửi 1 xung đến DHT11. Xung này từ mức cao (1) xuống mức thấp (0) ít nhất là 18ms, sau đó đưa lên mức cao và tiếp tục bước thứ 2. Bước 2: Tín hiệu phản hồi từ DHT11: (Hình 4) Sau khi gửi 1 xung bắt đầu từ VĐK, DHT11 sẽ gửi 1 xung phản hồi để bắt đầu đọc dữ liệu. Xung này có mức thấp 80us sau đó ở mức cao 80us. Bước 3: Đọc dữ liệu: Cấu trúc dữ liệu có 40 bit, tương đương 5 byte mỗi byte gồm 8 bit. 2 byte đầu tiên là giá trị độ ẩm: byte 1 là phần nguyên, byte 2 là phần thập phân. 2 byte tiếp theo là giá trị nhiệt độ: byte 3 là phần nguyên, byte 4 là phần thập phân. Byte 5 là tổng của 4 byte trước, hay là tổng của Độ ẩm và Nhiệt độ. Nếu Byte 5 này không bằng tổng của 4 byte trước thì quá trình chuyển đổi bị lỗi, ngược lại thì đúng. CẢM BIẾN NHIỆT ĐỘ _ĐỘ ĐỘ ẨM DHT11 Dữ liệu phản hồi bit “0”. CẢM BIẾN NHIỆT ĐỘ _ĐỘ ĐỘ ẨM DHT11 Dữ liệu phản hồi bit “1”. Sau khi gửi 40 bit dữ liệu, DHT11 sẽ gửi 1 xung có mức thấp là 50us sau đó lên mức cao và DHT11 sẽ ở trạng thái nghỉ, chờ đến khi lần giao tiếp tiếp theo. Chương trình Đo Nhiệt độ _ Độ ẩm hiển thị lên LCD1602 sử dụng 8051. Sơ đồ nguyên lý: CẢM BIẾN NHIỆT ĐỘ _ĐỘ ĐỘ ẨM DHT11 Code chi tiết: _______________________ HOTLINE: 024.2021.4848 : 28_ Ngõ 106_ Lê Thanh Nghị_ Hai Bà Trưng_ Hà Nội _______________________ Linh Kiện Điện Tử 3M cam kết: Bán giá luôn cạnh tranh và dịch vụ sau mua tốt nhất thị trường. Cam kết hoàn tiền 100% khi sản phẩm sai quảng cáo,hoặc lỗi do nhà sản xuất. Cam kết Sản Phẩm giống ảnh Cảm ơn và hẹn gặp lại quý Khách.
