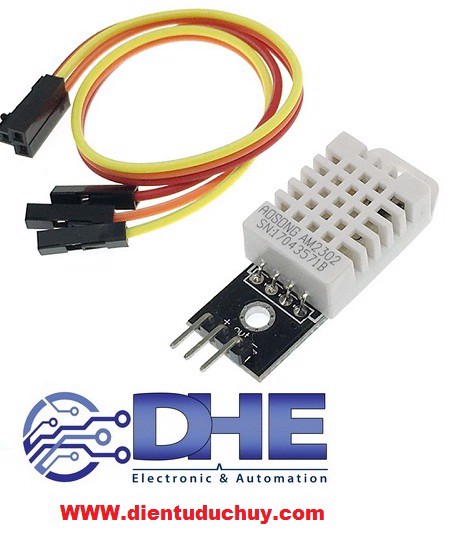

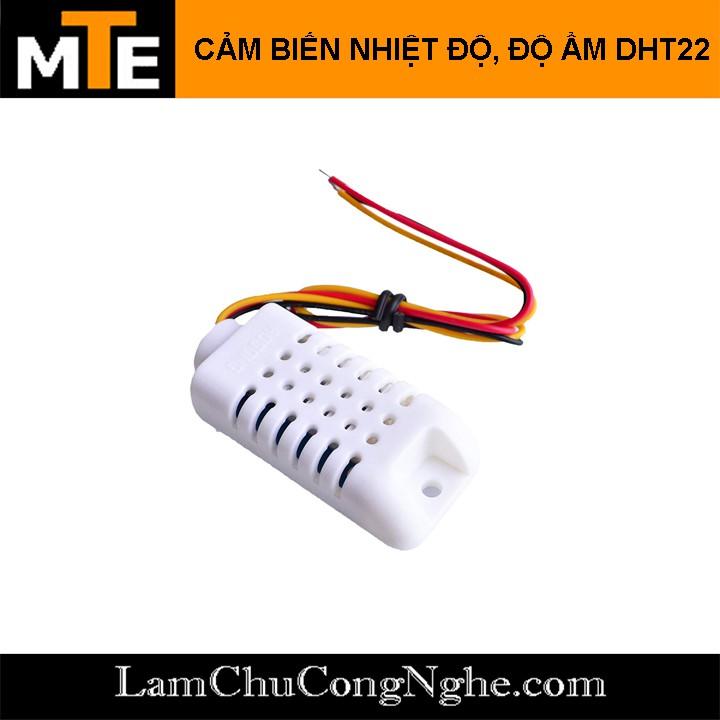

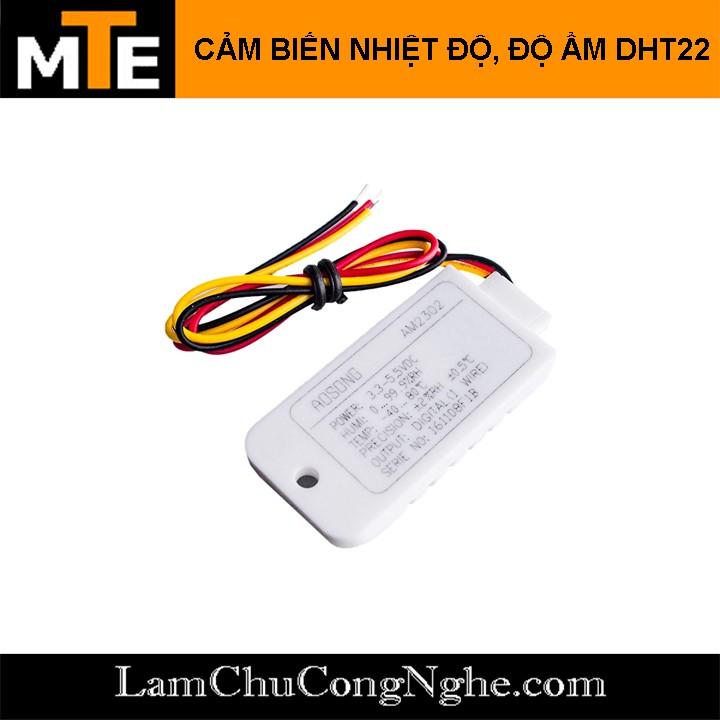

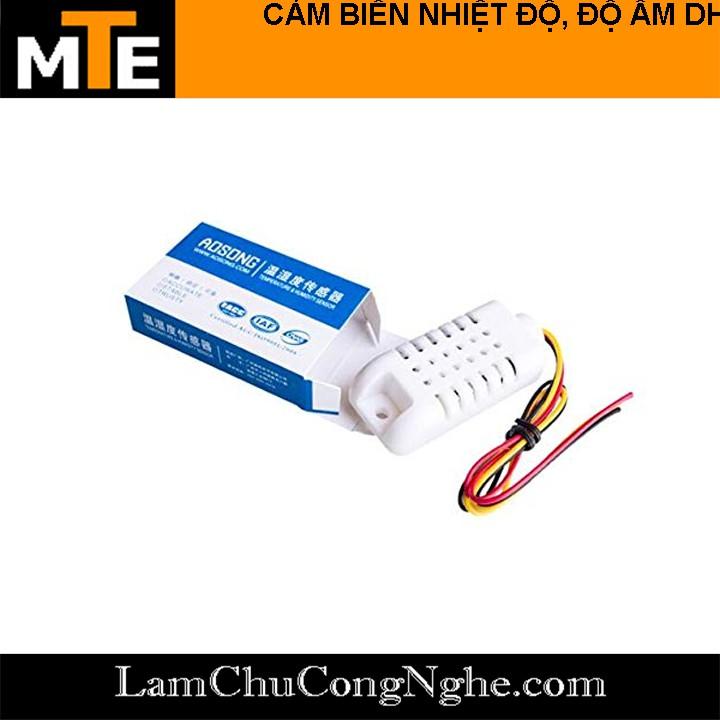

CẢM BIẾN NHIỆT ĐỘ, ĐỘ ẨM AM2302 DHT22

SẢN PHẨM BAO GỒM:

• 01 Cảm biến nhiệt độ, độ ẩm AM2302 DHT22

ỨNG DỤNG:

• Cảm biến độ ẩm nhiệt độ AM2302 DHT22 là cảm biến thông dụng tích hợp vừa đo được nhiệt độ và độ ẩm, độ chính xác khá cao. Giao tiếp với vi điều khiển qua chuẩn giao tiếp 1 dây.

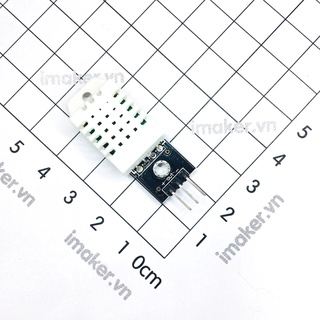

• Cảm biến độ ẩm nhiệt độ DHT22 ra chân được tích hợp sẳn điện trở 5.1 KOhm giúp người dung kết nối và sử dụng đơn giản hơn cảm biến DHT22 chưa ra chân. So với DHT11 thì DHT22 có độ chính xác cao và khoảng đo hoạt động rộng hơn. Module truyền dữ liệu thông qua giao tiếp 1 dây nên dễ dàng kết nối và lấy dữ liệu. Module được thiết kế hoạt động ở mức điện áp 5V.

THÔNG SỐ KỸ THUẬT:

• Điện áp hoạt động: 5V
• Khoảng đo độ ẩm: 0% - 100% RH, sai số 2% RH
• Khoảng đo nhiệt độ: -40 ~ -80 độ C, sai số 0.5% độ C
• Tần số lấy mẫu tối đa 0.5Hz (2 giây / lần)

TÀI LIỆU THAM KHẢO:

Sơ đồ nối dây với vi điều khiển

• VCC ↔ 3.3V ~ 5.5V
• GND ↔ GND
• OUT ↔ I.O

• Đọc nhiệt độ – độ ẩm và xuất ra màn hình LCD:http://arduino.vn/bai-viet/91-doc-nhiet-do-do-am-va-xuat-ra-man-hinh-lcd
• Hướng dẫn toàn bộ cách đưa dữ liệu cảm biến DHT11 / DHT22 lên Firebase và làm giao diện Webapp với iNut Platform:http://arduino.vn/tutorial/5917-huong-dan-toan-bo-cach-dua-du-lieu-cam-bien-dht11-dht22-len-firebase-va-lam-giao-dien
• DHT22 – SparkFun Electronics:https://www.sparkfun.com/datasheets/Sensors/Temperature/DHT22.pdf
