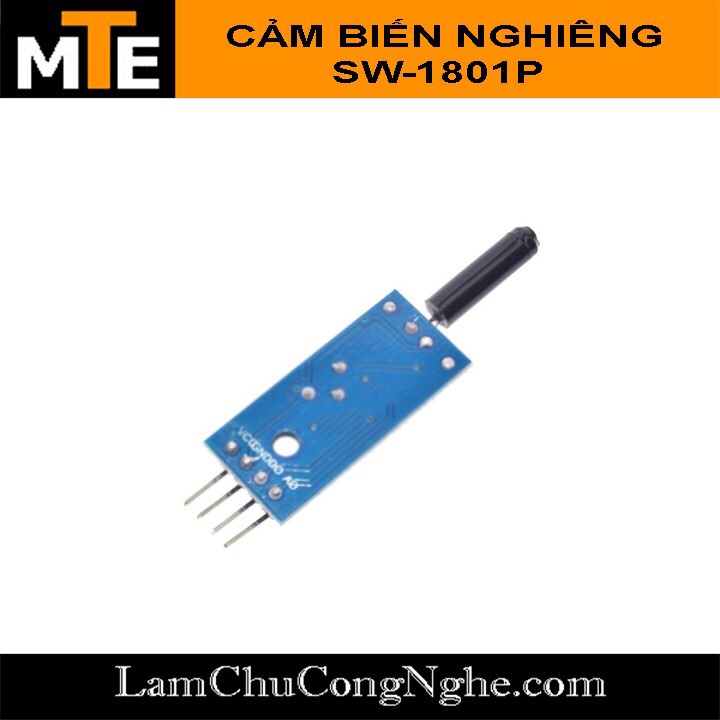

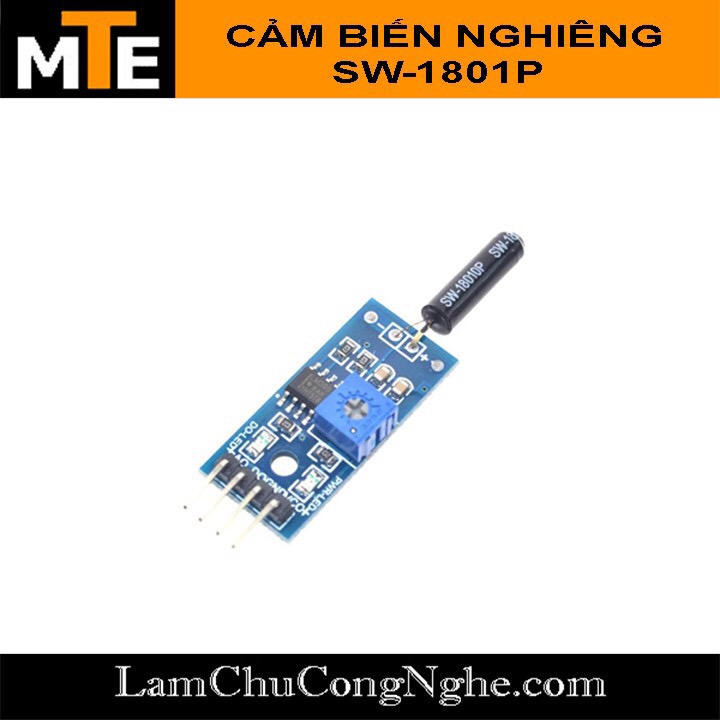

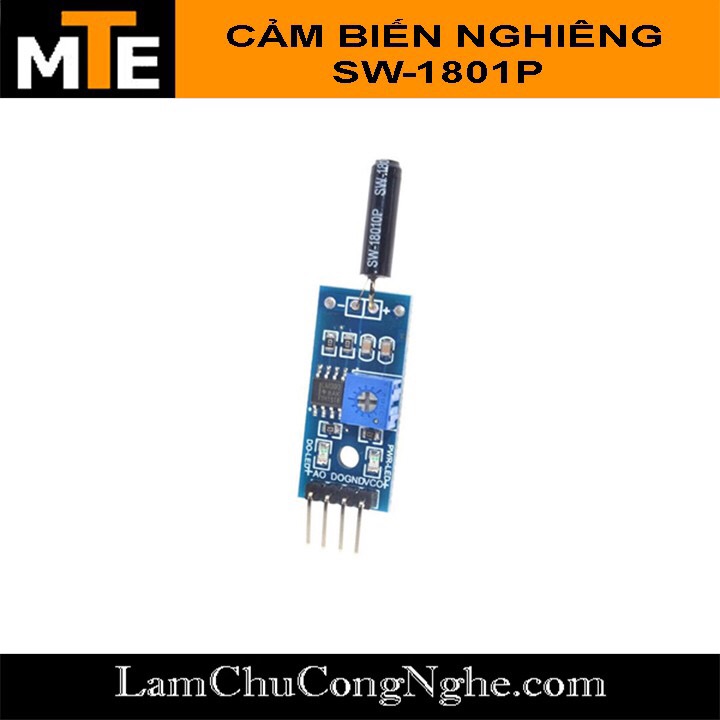

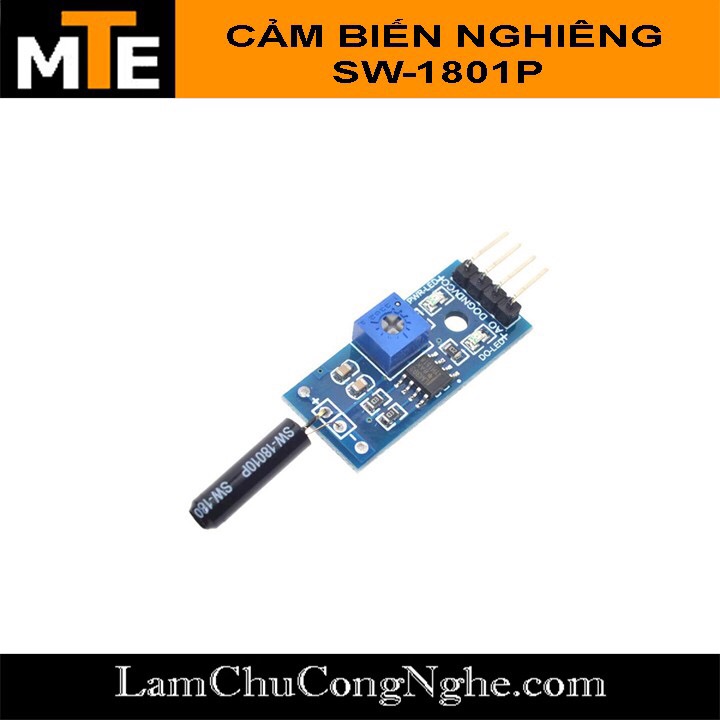

CẢM BIẾN NGHIÊNG SW 1801P - MODULE ARDUINO

ỨNG DỤNG:

• Cảm biến nghiêng SW-1801P​là loại cảm biến nghiêng dùng lò xo có độ nhạy cao. Cảm Biến nghiêng có thể phát hiện sự nghiêng từ mọi góc độ, và thường được sử dụng cho chống trộm, cảm ứng, rung động và đo sốc.
• Sử dụng trong các mạch điện tử ứng dụng nghiên cứu sinh viên, được dùng rộng rãi trong đời sống hàng ngày làm chống trộm xe máy, chống trộm xe ô tô…

THÔNG SỐ KỸ THUẬT:

• Điện áp hoạt động: 3,3 – 5V DC;
• Đầu ra số;
• Dòng hoạt động: 15 mA;
• Trở kháng: 10 MΩ;
• Sử dụng IC so sánh LM393.
• Kích thước: 3,2 x 1,4cm.

TÀI LIỆU THAM KHẢO:

Sơ đồ chân

• Chân VCC: chân nguồn cung cấp điện áp đầu vào cho module.
• Chân GND kết nối đất.
• D0: tín hiệu đầu ra số.
• AO: Sử dụng cảm biến nghiêng này chức năng này không có sẵn.

NGUYÊN LÍ HOẠT ĐỘNG:

• Khi không nghiêng thì trở kháng ~ 0. Khi nghiêng trở kháng lớn.

LẬP TRÌNH THAM KHẢO:

• LINKhttp://arduino.vn/bai-viet/557-cach-su-dung-cam-bien-rung-voi-arduinoarduino.vn

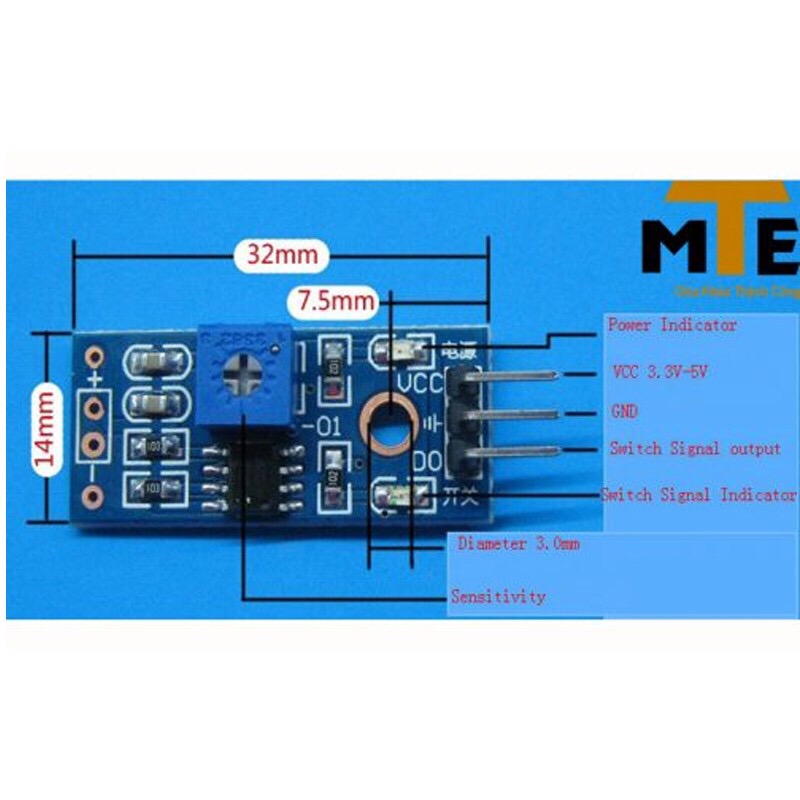

KÍCH THƯỚC, CHỨC NĂNG CÁC CHÂN (HÌNHẢNH)
