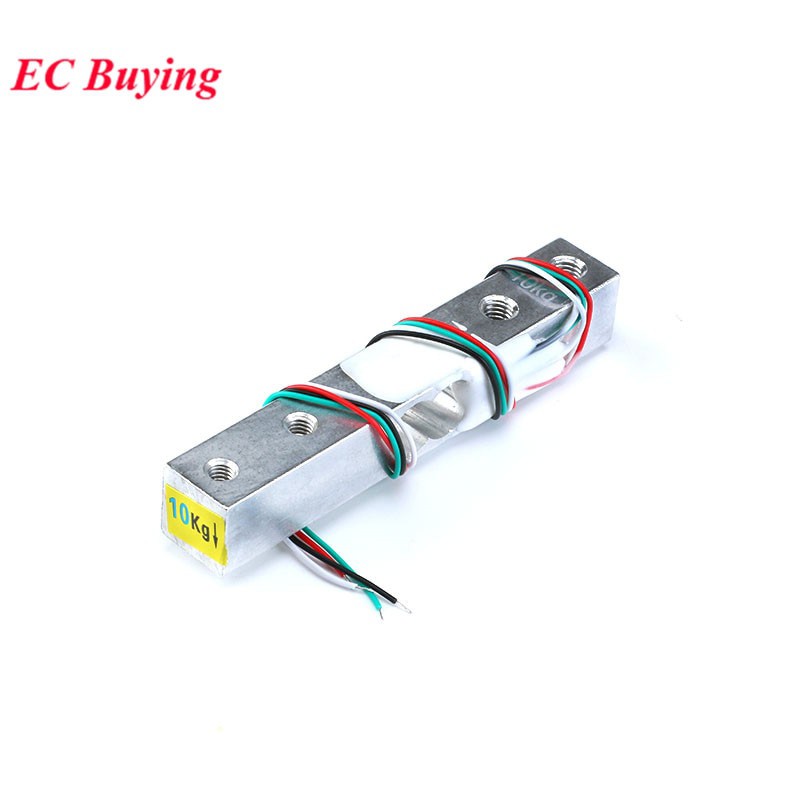

Cảm biến loadcell 1kg

Là loại cảm biến cân nặng ( 10Kg ) chuyên dùng đo chính xác khối lượng, thường ứng dụng trong làm cân điện tử.

Cảm biến thường  được dùng chung với  module chuyển đổi ADC 24bit HX711

Thông số kỹ thuật:

Ứng dụng	Cân điện tử
Model	YZC _ 133
Tải trọng	1Kg
Rated Output ( mV/V)	1.0 +_ 0.15
Độ lệch tuyến tính (%)	0.05
Creep (5min) %	0.1
Ảnh hưởng nhiệt độ tới độ nhạy %RO/ độ C	0.003
Ảnh hưởng nhiệt độ tới điểm không %RO/ độ C	0.02
Độ cân bằng điểm không %RO	+_0.1
Trở kháng đầu vào (Ω )	1066 +_ 20
Trở kháng ngõ ra (Ω )	1000 +_ 20
Trở kháng cách li (MΩ) 50V	2000
Điện áp hoạt động	5V
Nhiệt độ hoạt động	_20 ~ 65 độ C
Safe Overload %RO	120
Ultimate overload %RO	150
Chất liệu cảm biến	Nhôm
Độ dài dây	180mm
Dây đỏ	Ngõ vào ( + )
Dây đen	Ngõ vào ( _ )
Dây xanh Lá	Ngõ ra ( + )
Dây trắng	Ngõ ra ( _ )

Kích thước sản phẩm :

Sơ đồ nối dây với Mạch chuyển đổi ADC HX711
