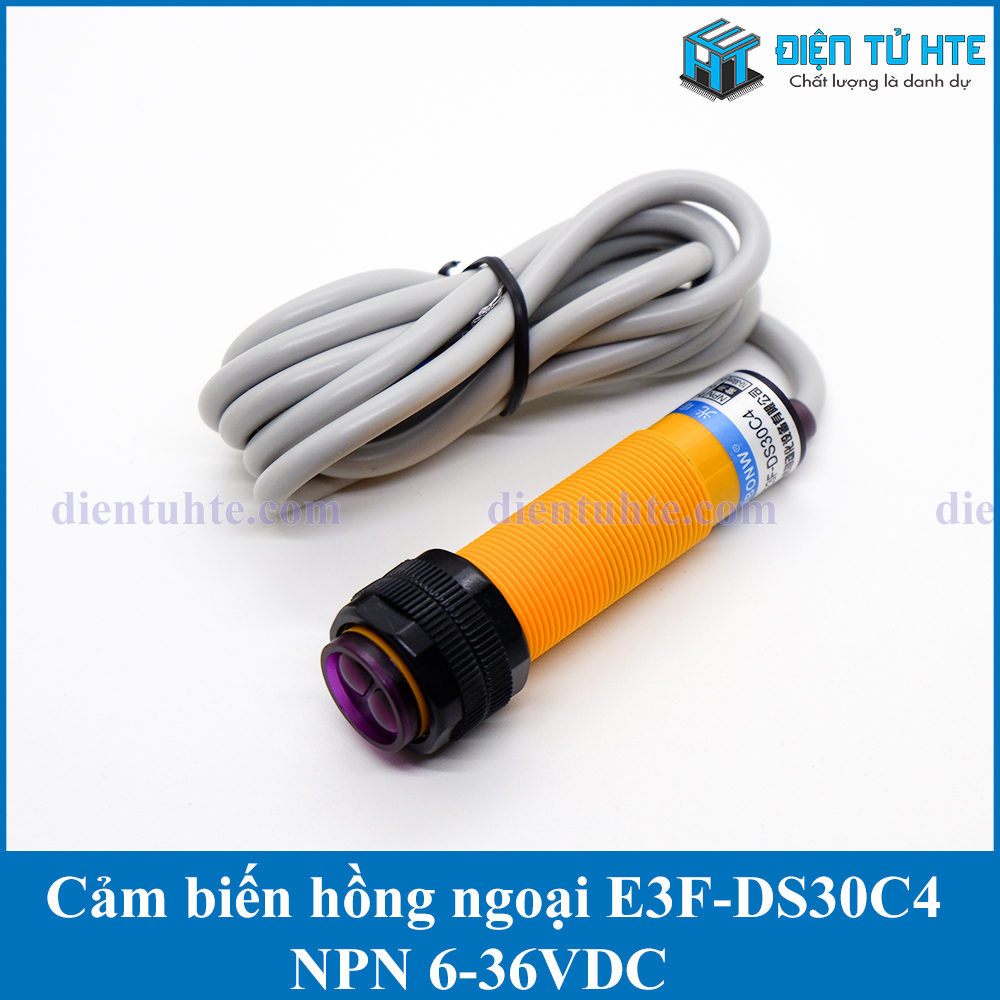

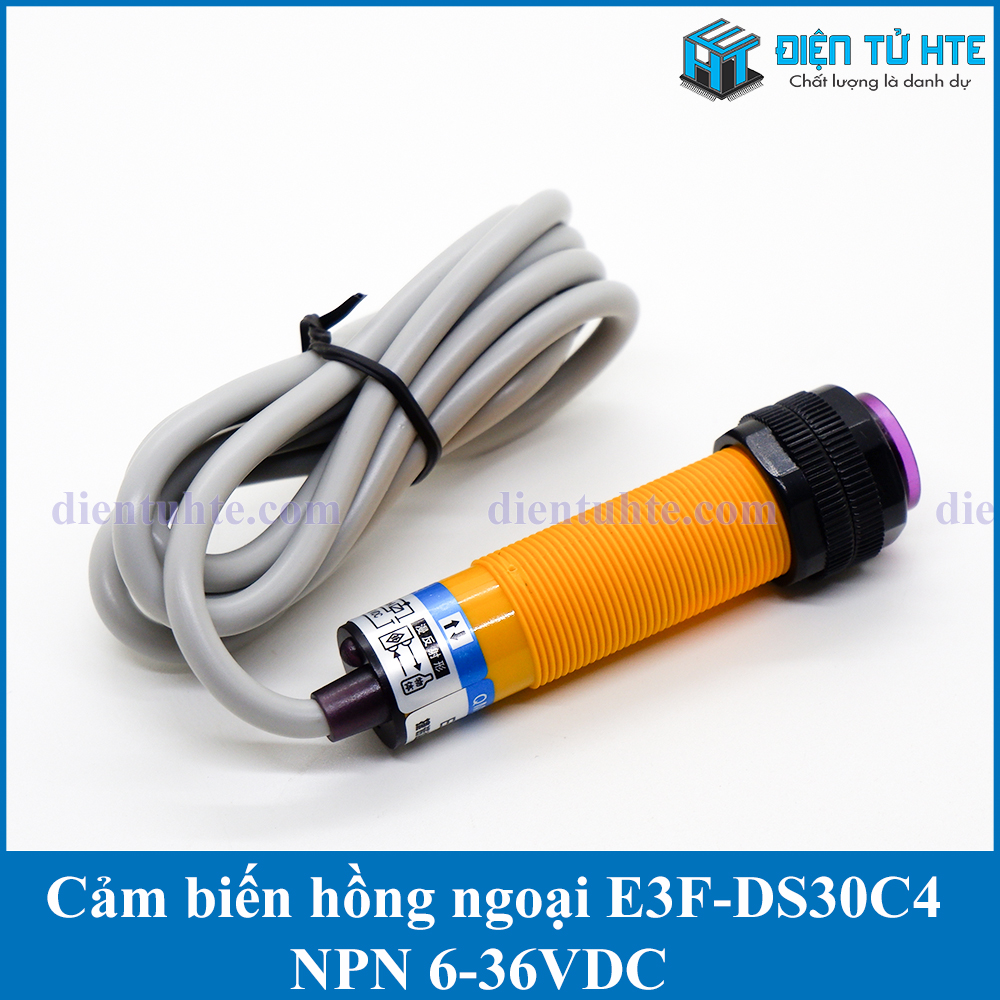

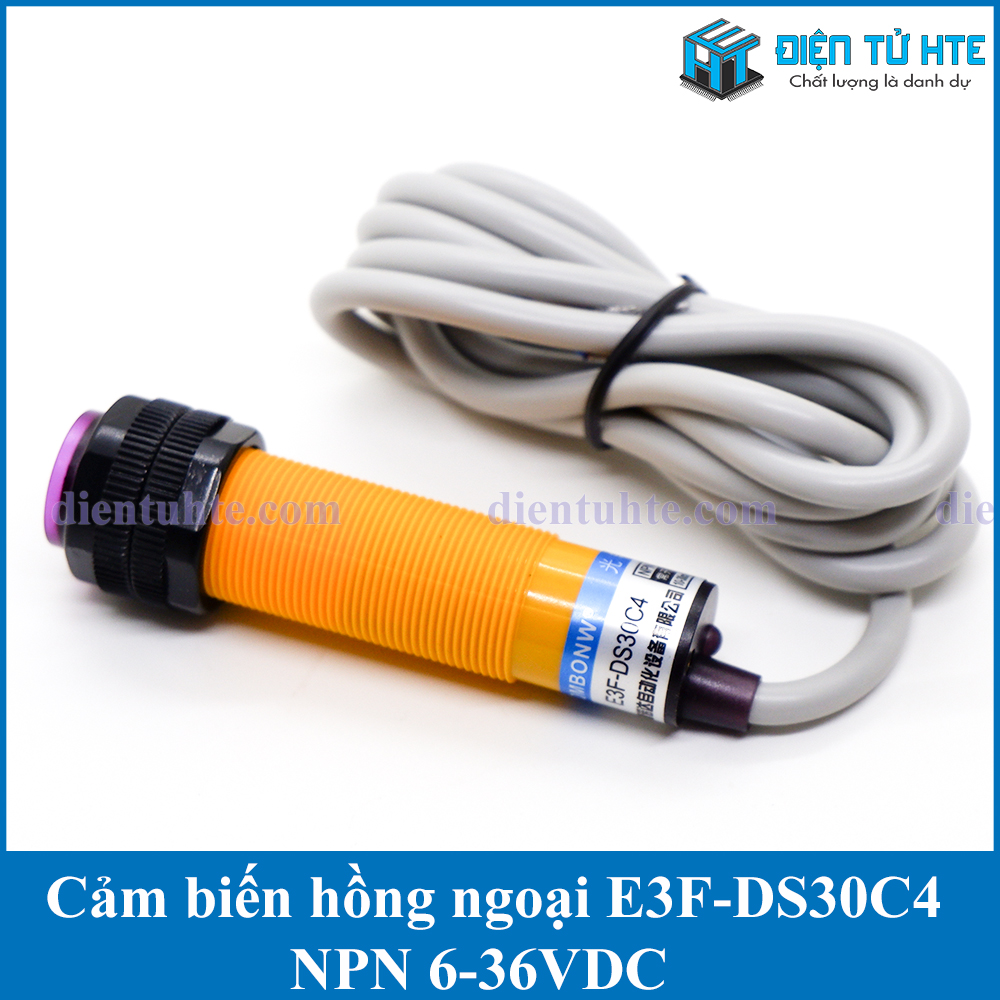

Cảm biến hồng ngoại E3F-DS30C4 NPN 6-36V

Cảm biến vật cản hồng ngoại E3F-DS30C4 là loại chất lượng tốt với độ bền và độ ổn định cao, cảm biếnsử dụngánh sáng hồng ngoại để xác định vật cản phía trước cảm biến, cảm biến phát ra tia hồng ngoại với dải tần số chuyên biệt cho khả năng chống nhiễu tốt kể cả ở điều khiện ánh sáng ngoài trời.

Cảm biến vật cản hồng ngoại E3F-DS30C4 có thể chỉnh khoảng cách mong muốn thông qua biến trở trên cảm biến, ngõ ra cảm biến ở dạng cực thu hở NPN nên cần thêm trở kéo lên VCC (khoảng 1~10k Ohm) trước khi giao tiếp với Vi điều khiển.

Thông số kỹ thuật:

• Model:E3F-DS30C4
• Dạng đóng ngắt: Thường mở (NO -Normally Open)
• Số dây tín hiệu: 3 dây (2 dây cấp nguồn DC và 1 dây tín hiệu ngõ ra cực thu hở NPN).
• Nguồn điện cung cấp: 6 ~ 36VDC
• Dòng tiêu thụ: 20~35mA
• Khoảng điều chỉnh cảm biến: 7~30cm
• Khoảng cách phát hiện vật cản: 0~30cm
• Góc khuếch tán (góc chiếu): 3~5 độ
• Có thể điều chỉnh khoảng cách nhận của cảm biến bằng biến trở tinh chỉnh.
• Dòng kích ngõ ra: 300mA.
• Ngõ ra dạng NPN cực thu hở cần thêm trở kéo lên VCC (khoảng 1~10k Ohm) trước khi giao tiếp với Vi điều khiển.
• Có led hiển thị ngõ ra màu đỏ.
• Chất liệu sản phẩm: vỏ ngoài nhựa ABS, phía trong đổ keo chống nước, chống va đập.
• Kích thước: 18 x 68mm

Sơ đồ dây:

• Nâu: VCC
• Đen: Ngõ ra dạng NPN cực thu hở cần thêm trở kéo lên VCC (khoảng 1~10k Ohm) trước khi giao tiếp với Vi điều khiển.
• Xanh dương: GND

Lưu ý:Tín hiệu ra códòng rất nhỏnênKHÔNG ĐƯỢCkích trực tiếp vào relay (rơ le) sẽ gâyCHÁYcảm biến, có thể tham khảo cácModule relayđã được thiết kế bảo vệ.
