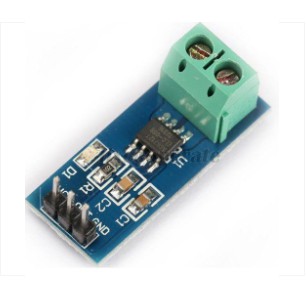

CẢM BIẾN ĐO DÒNG ACS712 5A

MÔ TẢ SẢN PHẨM Cảm biến dòng điện sử dụng IC ACS712 dùng để do dòng lên đến 5A. Đặc biệt đường tín hiệu analogtỉ lệ nhiễu thấp. Khi đo DC Ta mắc tải nối tiếp Ip+ và Ip- , dòng điện sẽ đi từ Ip+ đến Ip-sẽ tạo ra Vout từ 2.5V đến 5V tương ứng là 0 đến 5A. Nếu mắc ngược lại thì Vout sẽ từ 2.5 đến 0V và dòng ra sẽ là từ 0 đến -5A. Ban đầu khi chưa có Ip Vout sẽ là 2.5V, khi có Ip thì dựa vào Ip dần tiến tới 0 hay dần tiến tới 5V để t có thể xác định được chiều của dòng điện. Khi đo AC Với AC thì ta không cần quan tâm đến chiều ta cấp 5V khi chưa có Ip thì Vout = 2.5V, khi có dòng xoạy chiều Ip đo dòng thay đổi theo hình sin nên Vout sẽ thay đổi từ0 đến 5V tương ứng là -5A ~ 5A THÔNG SỐ KĨ THUẬT - Nguồn cấp 5V - Điện trở dây dẫn trong là 1.2mΩ. - Độ nhạy đầu ra từ 94 - 104mV/A - Thời gian đáp ứng ngõ vào là 5us - Đo được cả AC và DC � � � Liên hệ đặt hàng � � � � Hotline: 0868306306 hoặc để lại tin nhắn � Địa chỉ: Số 62 ngõ 61 Phạm Tuấn Tài, Bắc Từ Liêm, Hà Nội #E360 #cambien #cambiendodong #5A #ACS712
