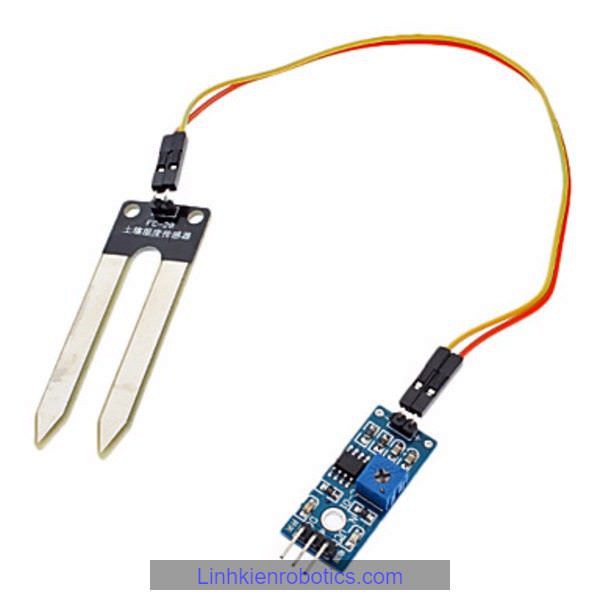

Cảm biến độ ẩm đất- Điện tử 2T

Thông Số Kĩ Thuật: Điện áp hoạt động: 3.3V-5V Kích thước PCB: 3cm * 1.6cm Led đỏ báo nguồn vào, Led xanh báo độ ẩm. IC so sánh : LM393 VCC: 3.3V-5V GND: 0V DO: Đầu ra tín hiệu số (0 và 1) AO: Đầu ra Analog (Tín hiệu tương tự). Mô tả: a) Nguyên lý hoạt động của cảm biến. Sự hấp thụ độ ẩm(hơi nước) làm biến đổi thành phần cảm nhận trong cảm biến (ở đây là các chat hóa học như LiCL, P2O5) làm thay đổi điện trở của cảm biến qua đó xác định được độ ẩm. b) Nguyên lý hoạt động của module. - Module đo độ ẩm đất gồm 1 cảm biến độ ẩm đất và 1 board mạch xử lý tín hiệu. - Cảm biến độ ẩm đất được cắm xuống vùng đất cần đo độ ẩm. c) Các cổng vào ra của board. - 2 chân vcc và gnd cấp nguồn cho mạch - 2 chân đầu vào cảm biến - 2 chân đầu ra gồm D0 và A0 - 1 mạch so sánh. d) Hoạt động của board - Khi cấp nguồn, led báo nguồn sáng, - Mạch có 2 đầu ra D0 và A0 tương ứng với digital output và analog output - Board mạch tích hợp 1 mạch phân áp và 1 mạch so sánh sử dụng opam. - Mạch phân áp đưa tín hiệu đầu ra analog đưa vào chân so sánh của mạch opam và chân đầu ra analog. -Mạch so sánh có chức năng so sánh và đưa tính hiệu logic (1 or 0) ở đầu ra digital. Ngoài ra board còn tích hợp 2 led gồm led báo nguồn và led báo trạng thái. - Ở chân digital output: Mạch hoạt động như sau: Cài đặt ngưỡng so sánh bằng biến trở. Điện trở của cảm biến tỷ lệ thuận với độ ẩm, độ ẩm càng cao điện trở càng cao, mặt khác theo sơ đồ phân áp, điện áp đầu ra mạch phân áp tỉ lệ thuận với điện trở cảm biến, vậy độ ẩm đất tỷ lệ thuận với điện áp đầu ra. Khi thay đổi độ ẩm -> điện trở trên cảm biến thay đổi dẫn đến điện áp đầu ra đưa vào cổng so sánh trên opam thay đổi, điện áp này được so sánh với điện áp đặt được đặt bằng biến trở, nếu điện áp đọc về từ cảm biến chưa vượt qua ngưỡng đặt thì đầu ra D0 là mức thấp và led báo trạng thái không sáng, khi điện áp đầu vào vượt qua ngưỡng đặt thì đầu ra D0 là mức cao và led báo trạng thái sẽ sáng lên. - Ở chân analog output: chân này được nối trực tiếp với mạch phân áp của cảm biến không qua mạch so sánh opam, đưa trực tiếp tín hiệu điện áp tới đầu ra A0, phục vụ cho các mục đích đo lường, quan trắc, giảm sát,… Ứng dụng : Module cảm biến độ ẩm đất có 2 đầu ra D0 và A0 với các mục đích điều khiển khác nhau, phụ thuộc vào nhu cầu của dự án. Module cảm biến độ ẩm đât thích hợp với các dự án về quan trắc môi trường, ứng dụng trong nông nghiệp, … Ứng dụng tính năng digital: Hướng dẫn sử dụng module cảm biến độ ẩm để làm bộ tưới nước tự động. Bạn cần chuẩn bị các module và thiết bị sau : - Module cảm biến độ ẩm đất - Bơm mini - Module rơ le - Nguyên lí hoạt động của bộ tưới nước tự động sử dụng module cảm biến độ ẩm : Khi đất khô, module cảm biến đưa ra chân D0 mức 1. Module role không hoạt động nên bơm hoat động. Khi nước đủ ẩm, chân D0 xuống mức 0 , modul Rơle hoạt động nên bơm không hoạt động.
