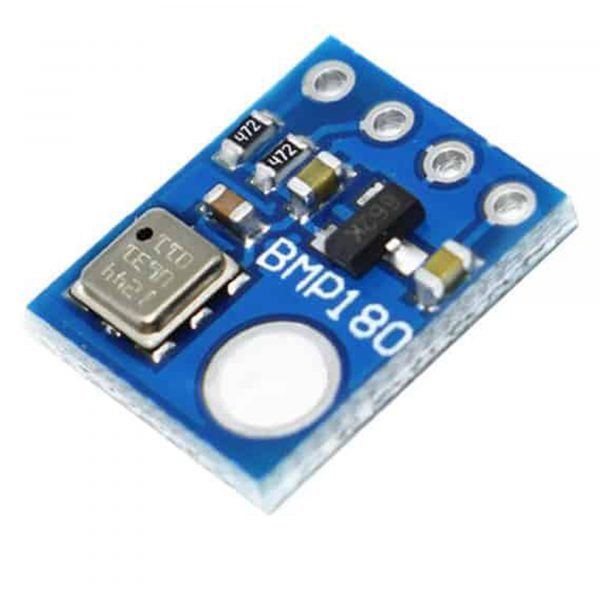

Cảm Biến Áp Suất Không Khí BMP180

THÔNG SỐ KỸ THUẬT

• Điện áp cung cấp: 1.8 ~ 3.6V
• Công suất tiêu thụ thập: 0.5uA tại 1Hz
• Giao tiếp chuẩn I2C
• Tốc độ I2C max: 3.5MHz
• Độ nhiễu rất thấp:: lên đến 0.02hPa (17cm)
• Có sẵn bộ hiểu chỉnh bên trong.
• Dải đo áp suất: 300hPa ~ 1100hPa (+9000mđến -500m)
• Trọng lượng: 1.18g
• Kích thước: 21mm x 18mm

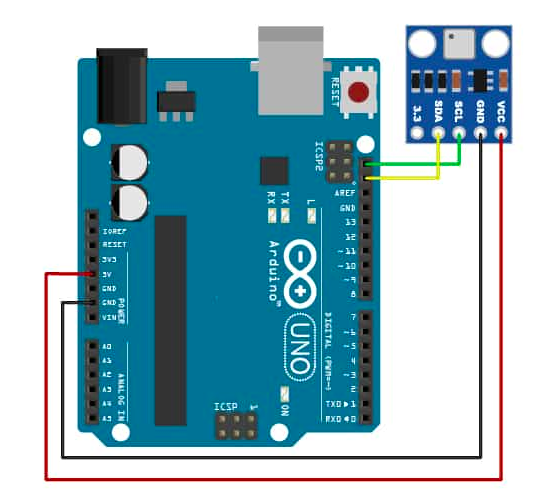

SƠ ĐỒ KẾT NỐI CẢM BIẾN ÁP SUẤT KHÔNG KHÍ

————————–CODE THAM KHẢO————————–

/* ============================================Kết nối: BMP180 UNO R3 MEGA VCC 3.3V 3.3V GND GND GND SCL A5 SCL SDA A4 SDANạp code chọn No line ending, baud 9600.===============================================*/#include "Wire.h"#include "I2Cdev.h"#include "BMP085.h"BMP085 barometer;float temperature;float pressure;float altitude;int32_t lastMicros;#define LED_PIN 13 // (Arduino is 13, Teensy is 11, Teensy++ is 6)bool blinkState = false;void setup() { // join I2C bus (I2Cdev library doesn't do this automatically) Wire.begin();.begin(9600);.println("Initializing I2C devices..."); barometer.initialize();.println("Testing device connections...");.println(barometer.testConnection() ? "BMP085 connection successful" : "BMP085 connection failed"); pinMode(LED_PIN, OUTPUT);}void loop() { barometer.setControl(BMP085_MODE_TEMPERATURE); lastMicros = micros(); while (micros() - lastMicros < barometer.getMeasureDelayMicroseconds()); temperature = barometer.getTemperatureC(); barometer.setControl(BMP085_MODE_PRESSURE_3); while (micros() - lastMicros < barometer.getMeasureDelayMicroseconds()); pressure = barometer.getPressure(); altitude = barometer.getAltitude(pressure);.print("T/P/At");.print(temperature); .print("t");.print(pressure); .print("t");.print(altitude);.println(""); blinkState = !blinkState; digitalWrite(LED_PIN, blinkState); delay(100);}
