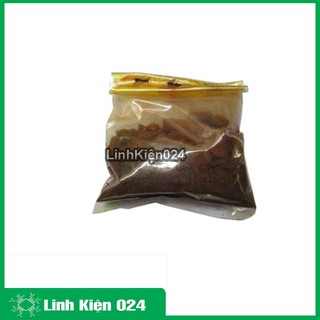

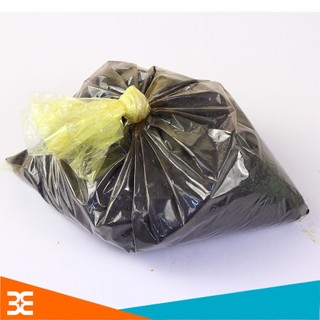

Bột sắt FeCl3 ăn mòn mạch in thủ công - 100g

Bột Sắt FeCl3 Bột Sắt FeCl3 là một hóa chất không thể thiếu trong quá trình làm mạch in thủ công bằng tay. Bột Sắt FeCl3 dùng để ăn mòn phíp đồng sau quá trình là mạch. Với tốc độ ăn mòn cực nhanh, giá thành cực rẻ, đây sẽ là một sự lựa chọn tối ưu cho người tiêu dùng Hướng dẫn làm mạch in thủ công bằng tay Những thứ cần chuẩn bị Phíp đồng Giấy ráp Giấy in mạch Bột Sắt FeCl3 Bàn là Máy khoan Bước 1: Sau khi đã chuyển mạch sang PCB, chúng ta phải in cái đó ra giấy thủ công Mạch In Giấy Thủ Công Giấy In Mạch Thủ Công Bước 2: Các bạn chuẩn bị một miếng phíp đồng có diện tích bằng với diện tích mạch chúng ta sẽ in lên giấy thủ công. Các bạn cần đánh sạch mặt miếng phíp đồng bằng giấy ráp để mất hết lớp oxit đồng bám trên bề mặt. Sau đó úp giấy thủ công lên miếng phíp sao cho vừa khít, không để lệch đường mạch in ra ngoài Bước 3: Là mạch bằng bàn là. Các bạn đặt nhiệt độ bàn là ở mức trung bình, tránh để nhiệt độ quá cao làm hỏng miếng phíp đồng. Nếu các bạn sử dụng phíp đồng đểu, chỉ cần tiếp xúc nhiệt độ quá cao nó sẽ rộp miếng đồng lên ngay. Các bạn cứ di bàn là sao cho hết các góc cạnh của mạch, tránh chỉ là ở giữa mà các góc cạnh không được là Bước 4: Sau một thời gian ( theo kinh nghiệm của mình là 15 phút là kĩ ) các bạn bóc nhẹ nhàng giấy thủ công ra để lại các đường mạch in màu đen trên miếng phíp. Các bạn chú ý tô lại các đường mạch in bị đứt do là chưa kĩ bằng bút chết. Sau đó, ngâm miếng phíp ấy trong Bột sắt FeCl3 đã được pha vào nước với tỉ lệ vừa đủ (nếu muốn tốc độ nhanh các bạn có thể pha bằng nước nóng), lắc đều tay và những phần đồng không được bảo vệ bằng mực in sẽ bị ăn mòn hết. Là Mạch In Mạch sau khi là xong Bước 5: Sau một thời gian (theo kinh nghiệm của mình là 30 phút) khi phần đồng thừa đã bay hết. Các bạn tránh để lâu quá sẽ dẫn đến những phần đồng cần giữ lại cũng sẽ bị bay hết. Rửa bằng nước sạch sau đó Các bạn dùng giấy ráp đánh nhẹ nhàng cho bay hêt lớp mực in chỉ để lại những đường mạch bằng đồng thôi nhé. Bước 6: Bước cuối cùng là khoan các lỗ chân linh kiện thôi. Sau khi khoan xong, các bạn cần rửa sạch mạch và bôi lên đó một ít nhựa thông đã được pha loãng bằng axeton để bảo vệ mạch tránh bị oxi hóa nhé. Khi đó chúng ta đã hoàn thành việc in mạch thủ công bằng tay rồi. ============ #botsatfecl3anmonmachinthucong #botsat #botsatfecl
