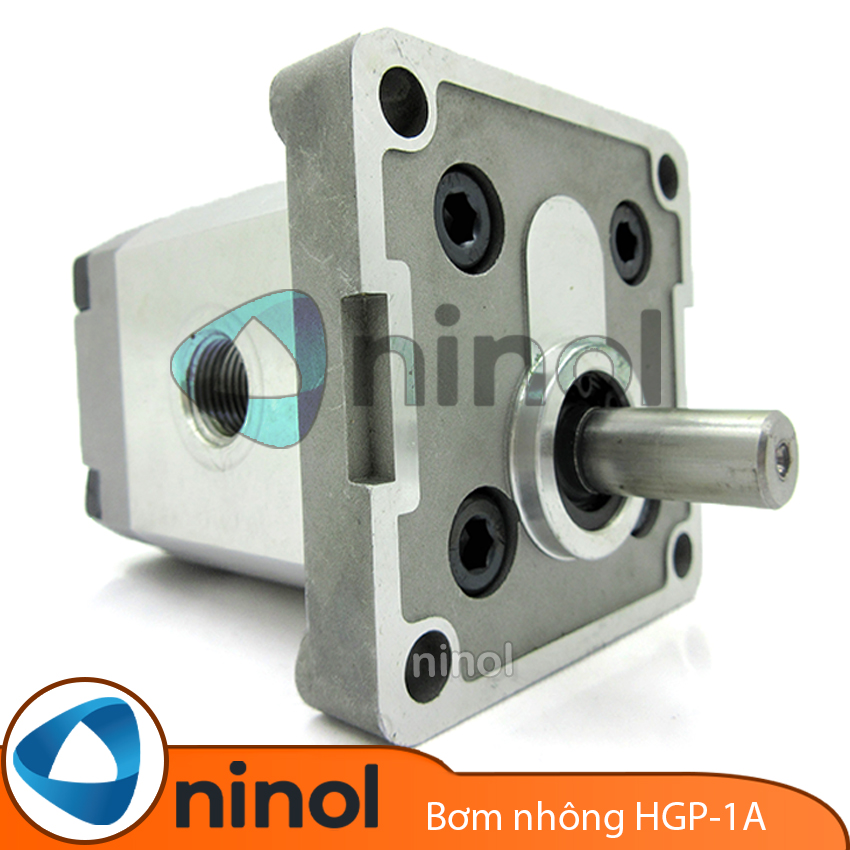

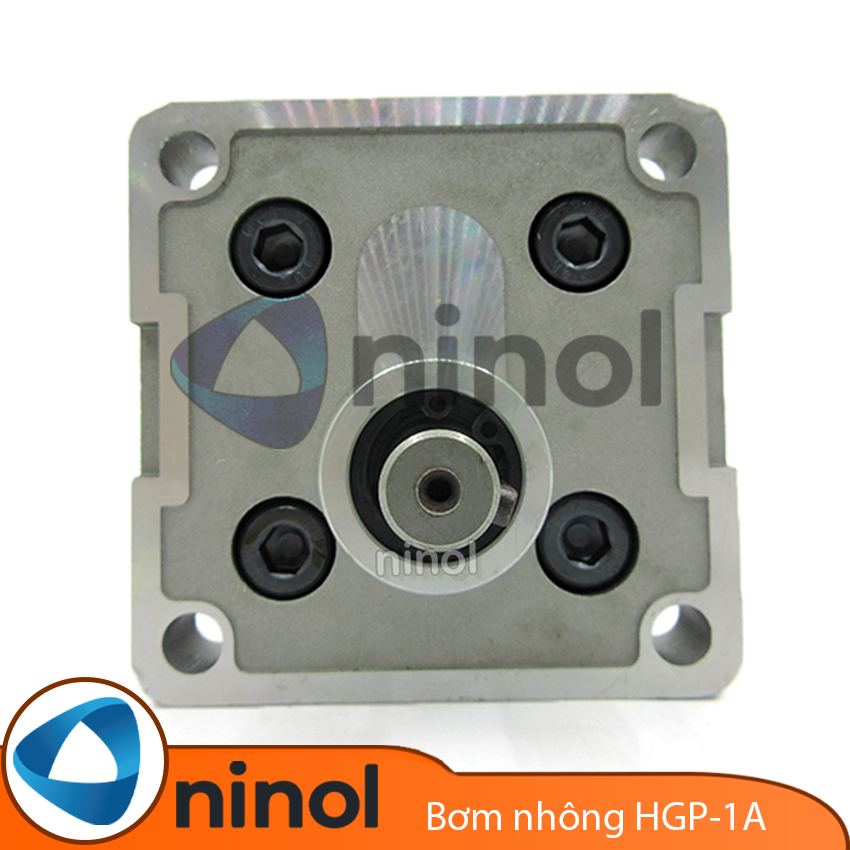

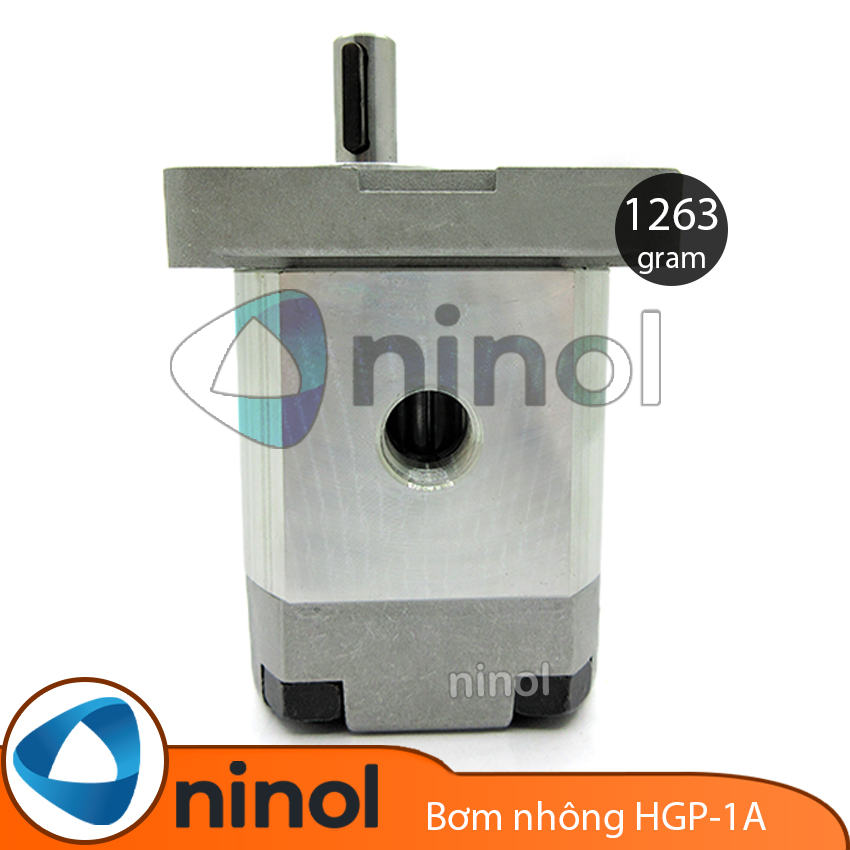

BƠM NHÔNG THỦY LỰC HDX HGP

Thông số kĩ thuật của bơm nhông thủy lực HDX HGP-1A-4B:

Mã sản phẩm	Lưu lượng (ml/v)	Áp suất hoạt động tối thiểu (kg/cm2)	Áp suất hoạt động tối đa (kg/cm2)	Tốc độ tối thiểu (rpm)	Tốc độ tối đa (rpm)	Tốc độ hoạt động (rpm)	Đuờng kính hút (mm)	Đuờng kính xả (mm)	Trọng lượng (kg)
HGP-1A-F2-R-X-4B	2	210	250	600	4500	1800	17	17	1.05
HGP-1A-F4-R-X-4B	4	210	250	600	4000	1800	17	17	1.18
HGP-1A-F6-R-X-4B	6	210	250	600	3200	1800	17	17	1.3
HGP-1A-F8-R-X-4B	7.8	210	250	600	3200	1800	21	17	1.3

Bơm nhông còn có tên gọi khác là bơm thủy lực, bơm bánh răng. Bơm nhông là thiết bị cần thiết trong mọi hệ thống thủy lực.

Cấu tạo bơm nhông thủy lực

Bơm nhông thủy lực gồm bánh răng chủ động và bánh răng bị động ăn khớp với nhau và nằm trong vỏ bơm.

Răng của các bánh răng được chế tạo với các dạng răng thẳng, nón chữ V hay xoắn ốc. Thông thường người ta chế tạo răng theo dạng thân khai vì tiện cho chế tạo và hiệu chỉnh. Số răng thường có trên mỗi bánh là 8 – 12.

Nguyên lý bơm nhông thủy lực

Khi bơm thủy lực làm việc, bánh răng chủ động quay, kéo bánh răn bị động quay theo chiều ngược lại do hai bánh răng ăn khớp với nhau. Tại khoang hút, khi hai bánh răng ra khớp, thể tích tại khoang đó tăng lên còn áp suất giảm xuống, chất lỏng ở bên ngoài điền vào các rãnh răng. Khi bánh răng quay làm các ránh răng chứa chất lỏng quay theo đưa chất lỏng tới khoang đẩy. tại khoang đẩy, khi hai bánh răng vaofkhopws làm thể tích khoang này giảm, nên chất lỏng được nén vào đường ống đẩy với áp suất cao. Như vậy quá trình hút và đẩy của bơm diễn ra đồng thời và liên tục lúc bơm làm việc.

Phân loại bơm nhông thủy lực

Bánh răng ăn khớp ngoài sử dụng 2 bánh răng có khía răng ngoài giống nhau để tạo ra dòng chảy. Dầu sẽ được đưa vào bơm bằng các khía răng và và khi đến cổng thoát, chúng sẽ được đẩy ra ngoài.

Bánh răng ăn khớp trong sử dụng 1 bánh răng nhỏ bên trong với các khía răng chỉa ra phía ngoài và 1 bánh răng lớn bên ngoài với các khía răng chỉa vào trong. Các khía răng của bánh răng nhỏ và bánh răng lớn sẽ được sắp xếp để khít vào nhau để có thể đưa dầu vào bơm và đẩy dầu vào hẹ thống.

Bánh răng ăn khớp ngoài	Bánh răng ăn khớp trong
2 bánh răng với các khía răng ngoài	1 bánh răng có khía răng ngoài và 1 bánh răng có khía răng trong
Có bốn vòng bi hỗ trợ trục rotor	Rotor được hỗ trợ trên một hoặc nhiều nhất hai vòng bi
Bơm nhỏ gọn	Bơm khá to
Kích cỡ đường thoát lớn và công suất lớn	Kích cỡ đường thoát nhỏ và công suất trung bình/thấp
Các thiết kế hộp số có thể bao gồm xích, xoắn hoặc xương cá	Tất cả các bánh răng thủy lực đều được thiết kế theo kiểu xoắn, cần thêm nêm để tách hai bánh răng
Nhiệt độc trung bình/thấp	Nhiệt độ cao, áp suất vừa phải
Khi sử dụng cho các dung chất có tình mài mòn cao sẽ làm giảm hiệu quả của bơm thủy lực. Thường được sử dụng cho các loại nhiên liệu xăng, dầu diesel, dầu hỏa.	Hút và đẩy dầu mượt mà hơn loại bơm bánh răng khớp ngoài, phù hợp với các hệ thống nhỏ và vừa

Chức năng

Bơm nhông được sử dụng để đưa dầu đến các thiết bị trong hệ thống thủy lực, tạo ra sự vận hành của hệ thống..

Ứng dụng bơm bánh răng thủy lực HGP-1A-4B

Bơm nhông thủy lực được dùng cho các xưởng cơ khí chế tạo, nhà máy sản xuất lắp ráp xe ô tô- xe cơ giới, khai thác khoáng sản, luyện kim, chế biến gỗ, sản xuất giấy, phân bón, hóa chất, xử lý rác thải.

Bơm nhông thủy lực còn được ứng dụng cho các loại máy ép, máy nghiền, máy xay xác phục vụ nông nghiệp, các xe nâng, xe cẩu, xe hàng và các máy móc công trình, thủy điện.
