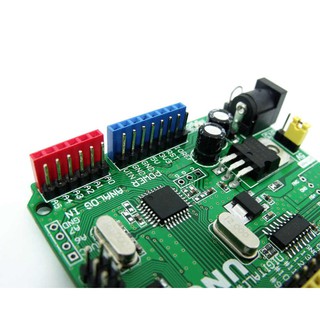

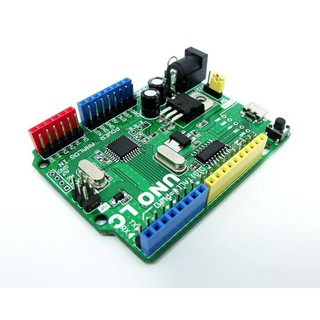

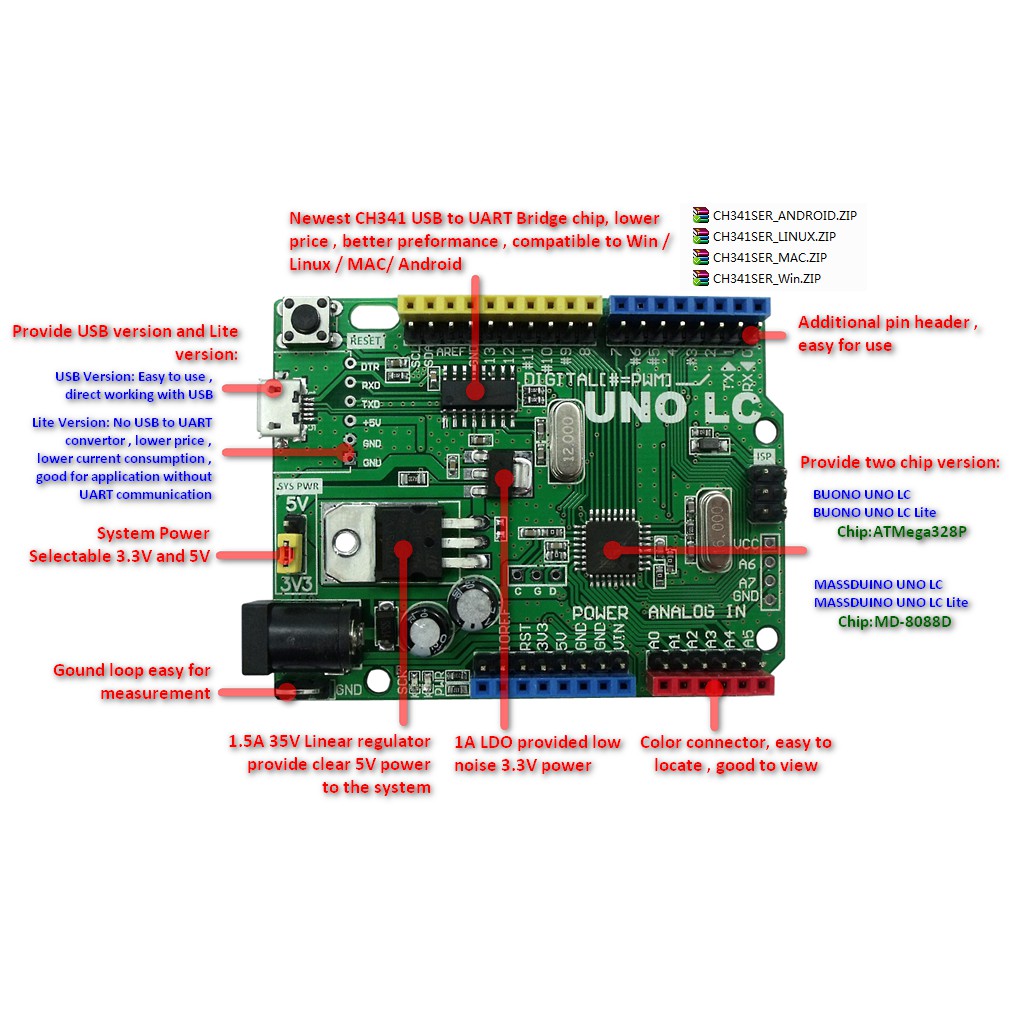

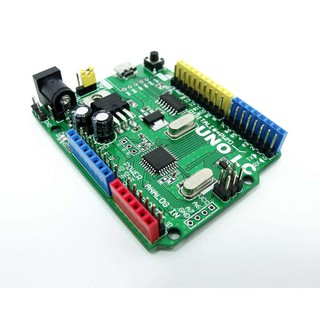

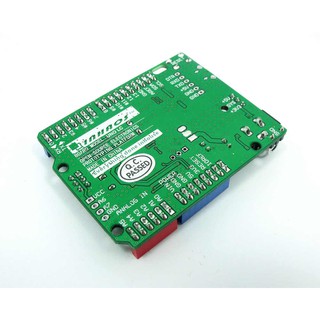

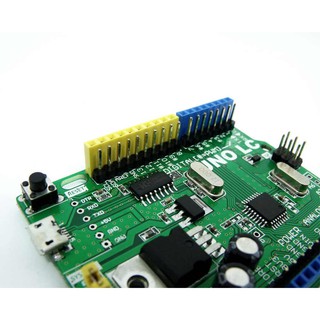

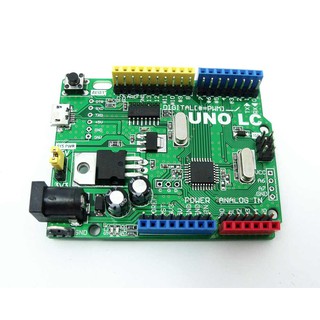

Board mạch MassDuino UNO R3 LC MD-328D 5V 3.3V

Điện Áp hoạt động 5 V hoặc 3.3 V Điện Áp đầu vào (đề nghị) 7-12 V Điện Áp đầu vào (giới hạn) 6-35 V Kỹ thuật số I/O Pins 14 (trong đó có 6 cung cấp đầu ra PWM) PWM Kỹ Thuật Số I/O Pins 6 Chân Đầu Vào Analog 6 DC Hiện Tại mỗi I/O Pin 20 mA DC Hiện Tại cho 5 V Pin 880mA (Xem Chú Ý) DC Hiện Tại cho 3.3 V Pin 600 mA Bộ Nhớ Flash 32 KB Trong đó 0.5 KB sử dụng bởi bộ nạp khởi động SRAM 2 KB EEPROM 1 KB Đồng hồ Tốc Độ 16 MHz Chiều dài 68.6mm Chiều rộng 53.4mm Parameter MicrocontrollerMD328D Operating Voltage5V or 3.3V Input Voltage (recommended)7-12V Input Voltage (limit)6-35V Digital I/O Pins14 (of which 6 provide PWM output) PWM Digital I/O Pins6 Analog Input Pins6 DC Current per I/O Pin20 mA DC Current for 5V Pin880mA(See Notice) DC Current for 3.3V Pin600 mA Flash Memory32 KB of which 0.5 KB used by bootloader SRAM2 KB EEPROM1 KB Clock Speed16 MHz Length68.6 mm Width53.4 mm Notice The 5V Current limit is depended on the voltage difference between input and output , the regulator power consumption can be calculated below: Pcm = (Vin - Vout) * Icm In MassDuino UNO LC’s design , the Pcm must limit within 3.5W , so if the Input voltage is 9V , the voltage difference is 9V-5V = 4V ,tolimit Pcmwithin 3.5W ,the current consumption must limit within 3.5V/4V = 0.875A. The 3.3V max current consumption must limit within 600mA. Again , the 3.3V LDO is serial to 5V regulator, to calculated 5V power consumption , must consider the 3.3V current consumption. #unolc #machphattrien #machdientu #machdieukhien #ATMega328P #MD-328D
