boad egs003 tạo sin chuẩn - egs003

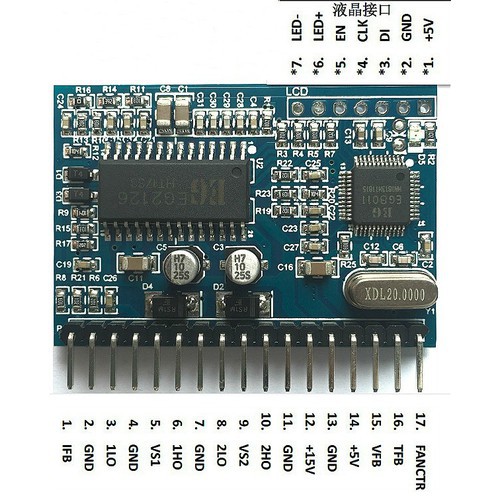

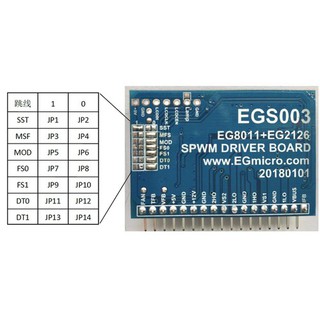

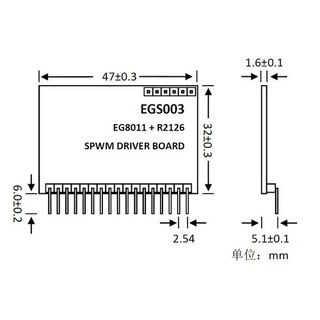

Modul tạo xung sin chuẩn EGS003 Hàng chuẩn như hình được test kỹ trước khi giao cho khách hàng EG8011 chip biến tần hình sin tinh khiết 1, mô tả sản phẩm EG8011 là chip biến tần sóng sin tinh khiết đầy đủ chức năng kỹ thuật số với chức năng điều khiển dead time. Nó được áp dụng cho sơ đồ chuyển đổi năng lượng hai giai đoạn DC-DC-AC hoặc bộ chuyển đổi áp cao biến tần một cấp DC-AC. Sơ đồ sử dụng bộ tạo dao động tinh thể 20 MHz bên ngoài, có thể đạt được độ chính xác cao, độ méo và sóng hài là các chip chuyên dụng biến tần hình sin 50Hz hoặc 60Hz rất nhỏ. Con chip này áp dụng công nghệ CMOS và tích hợp bộ tạo sin SPWM, mạch điều khiển thời gian chết, hệ số nhân biên độ, mạch khởi động mềm, mạch bảo vệ, giao diện nối tiếp RS232 và mô-đun trình điều khiển LCD nối tiếp 12832. 2, tính năng sản phẩm * Nguồn điện đơn 5V * Chân cài đặt 4 loại tần số đầu ra sóng sin tinh khiết: tần số cố định sóng sin tinh khiết 50Hz Tần số cố định sóng sin tinh khiết 60Hz tần số sóng hình sin tinh khiết 0-100Hz có thể điều chỉnh tần số sóng hình sin tinh khiết 0-400Hz * Điều chế đơn cực và lưỡng cực * Với kiểm soát vùng chết (dead time), cài đặt 4 thời gian chết: 300nS thời gian chết 500nS thời gian chết 1.0uS thời gian chết 1.5uS thời gian chết * Bộ dao động tinh thể 20 MHz bên ngoài * Tần số sóng mang 23,4KHz * Xử lý thời gian thực phản hồi điện áp, dòng điện và nhiệt độ * Quá điện áp, thiếu điện áp, quá dòng, bảo vệ quá nhiệt * Chân cài đặt chế độ khởi động mềm Thời gian phản hồi 1S * Truyền thông nối tiếp đặt điện áp đầu ra, tần số và các tham số khác * Mô-đun màn hình tinh thể lỏng cổng 128 * 32 bên ngoài hiển thị thông tin như điện áp, tần số, nhiệt độ và dòng điện của biến tần 3. Các lĩnh vực ứng dụng * Biến tần sóng sin tinh khiết một pha * Biến tần quang điện * Biến tần điện gió * Hệ thống UPS cung cấp điện liên tục * Hệ thống máy phát kỹ thuật số * Cung cấp điện IF * Bộ điều khiển tốc độ động cơ một pha * Biến tần một pha * Làm mờ sóng hình sin * Điều chỉnh sóng hình sin * Máy phát sóng hình sin
