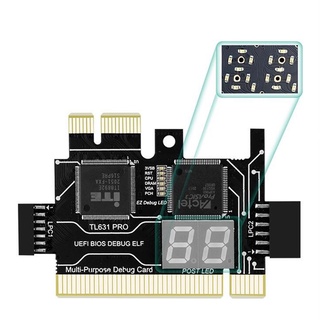

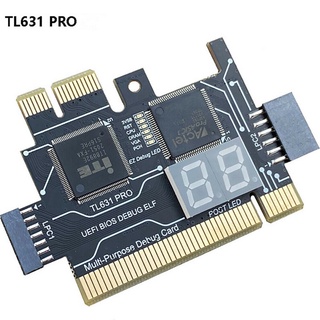

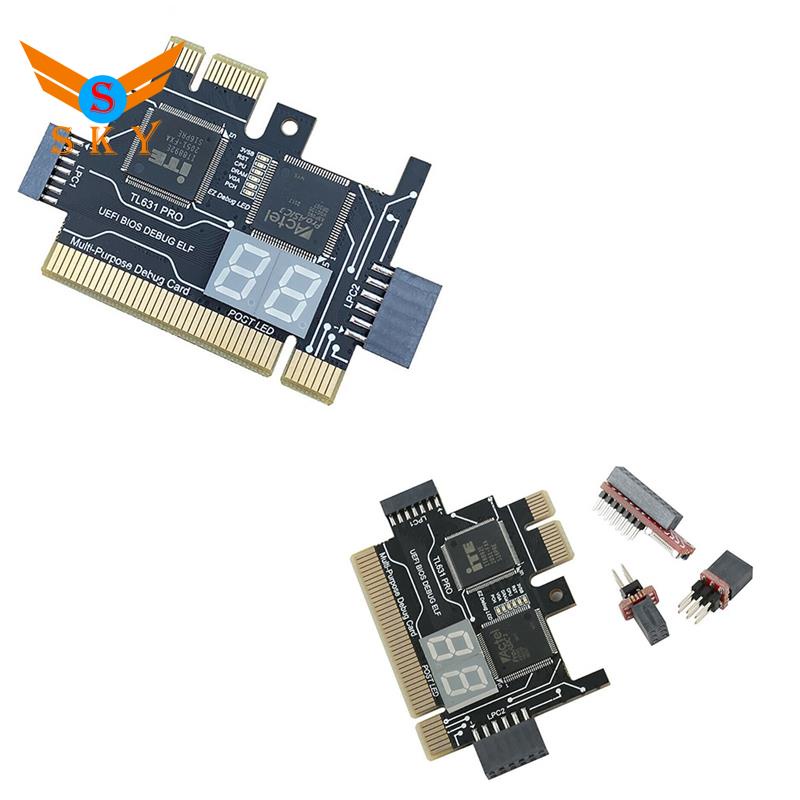

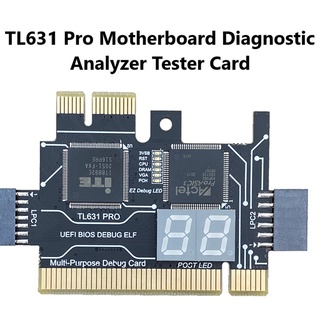

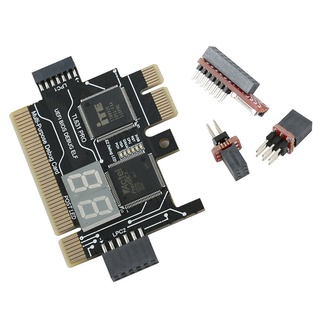

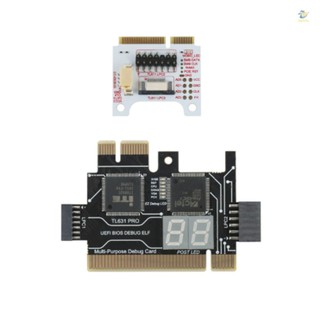

Bộ Phân Tích Chẩn Đoán TL631 Pro LPC-DEBUG Post PCI-E Mini Đa Chức Năng

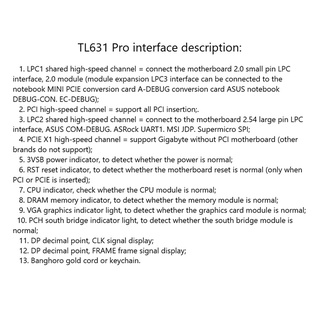

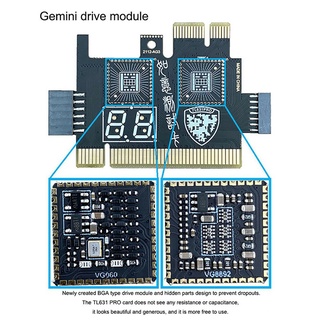

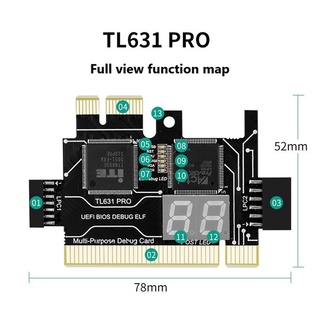

1. Tl631 PROuses chip bộ nhớ flash 130-nanometer actel ProASIC3 mới với hệ thống thuần túy mới. Kế thừa phong cách ngôn ngữ thiết kế gia đình. 2. Ổ đĩa Gemini ule: Thiết kế bộ phận lái loại BGA, thiết kế phần ẩn. 3. Thẻ TL631 PRO không nhìn thấy bất kỳ điện trở và điện dung nào, nó trông đẹp và hào phóng. Sử dụng nó tự do hơn. 4. Ống kỹ thuật số vá tích hợp: Ống kỹ thuật số ràng buộc tự phát triển, lõi LED thương hiệu, sáng và thoải mái, cảm giác mỏng và khoa học. Mô tả giao diện TL631 Pro: 1: Kênh tốc độ cao chia sẻ LPC1 = kết nối với giao diện LPC nhỏ motoard 2.0 chân nhỏ, 2.0 ule (ule Mở rộng giao diện LPC3 có thể kết nối thẻ chuyển đổi MINI PCIE, thẻ chuyển đổi A-DEBUG, máy tính xách tay ASUS DEBUG-CON. Ec-debug). 2: Kênh tốc độ cao PCI = hỗ trợ tất cả các khe cắm PCI. 3: LPC2 chia sẻ kênh tốc độ cao = kết nối với giao diện LPC chân lớn 2,54, ASUS COM-DEBUG. Asrock UART1, MSI JDP, Supermicro SPl. 4: Kênh tốc độ cao PCIE X1 = hỗ trợ Gigabyte không có PCI motoard (các thương hiệu khác không hỗ trợ). 5: Chỉ báo nguồn 3VSB, để phát hiện nguồn điện có bình thường hay không. 6: Chỉ báo đặt lại RT, để phát hiện đặt lại motoard có bình thường hay không (chỉ khi cắm PCI hoặc PCIE) Đèn báo CPU 7: để phát hiện xem CPU có bình thường hay không. 8: DRAM chỉ báo bộ nhớ, để phát hiện xem bộ nhớ có bình thường hay không. Đèn báo đồ họa 9: VGA, để phát hiện xem ule cạc đồ họa có bình thường hay không. Đèn báo cầu nam 10: PCH, để phát hiện xem xe cầu nam có bình thường không. Điểm thập phân 11:DP, hiển thị tín hiệu CLK. Điểm thập phân 12: DP, hiển thị tín hiệu khung khung KHUNG. 13: lỗ đọc sách Màu đen Vật chất: Bảng PCB + linh kiện điện tử Kích thước: 78x52mm Các loại: A / B Gói hàng bao gồm: 1 x Thẻ chẩn đoán TL631 Pro / 1 x Thẻ chẩn đoán TL631 Pro 1x2.0 ules 2x2,54 nốt
