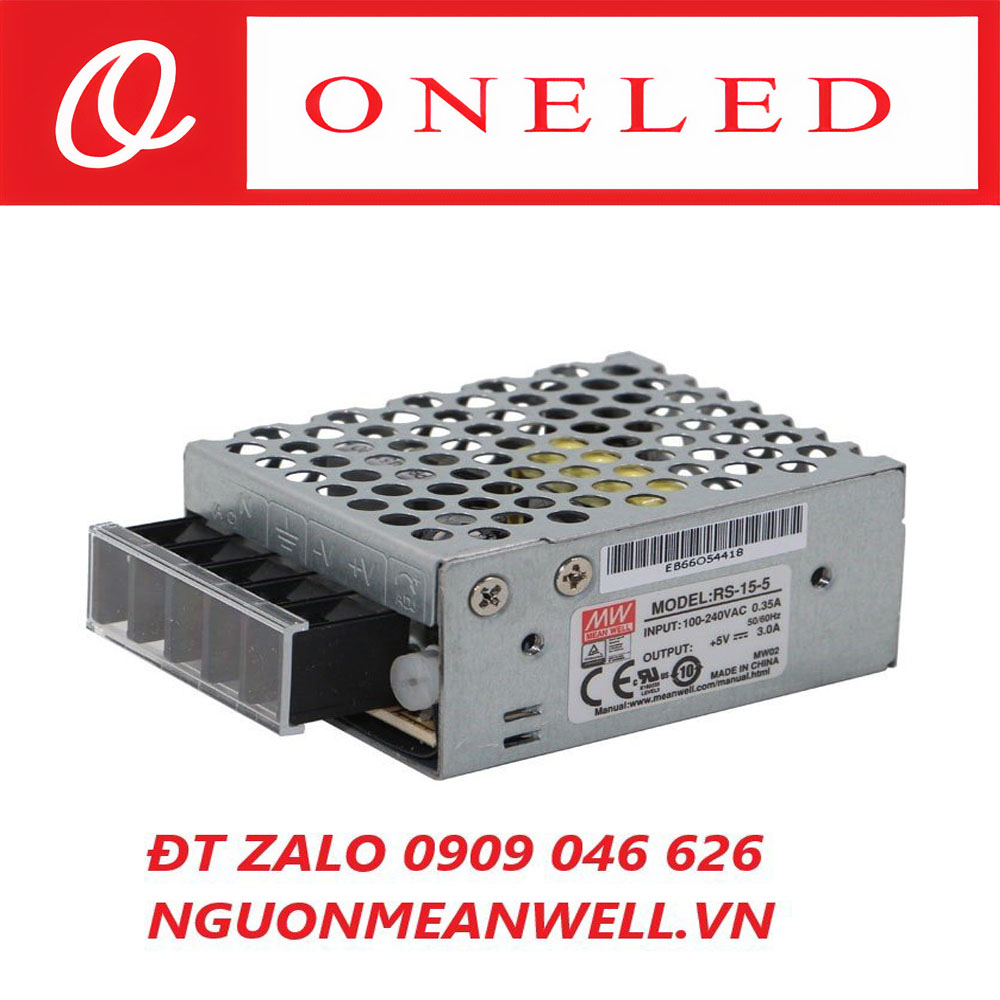

Meanwell RS-15-5 Power Supply

Bộ nguồn Meanwell RS-15-5

Tính Năng:

• Đầu vào AC đa năng / Toàn dải
• Chỉ báo LED để bật nguồn
• Bảo vệ: Ngắn mạch / Quá tải / Quá áp / Quá nhiệt
• Làm mát bằng đối lưu không khí tự do
• Kiểm tra ghi trong toàn bộ tải 100%
• Công suất tiêu thụ không tải <0,5W
• Tất cả đều sử dụng tụ điện tuổi thọ cao 105⁰C
• Chịu được đầu vào đột biến 300VAC trong 5 giây
• Nhiệt độ hoạt động cao lên đến 70⁰C
• Chịu được thử nghiệm rung 5G
• Hiệu quả cao, tuổi thọ cao và độ tin cậy cao

Thông số chi tiết về sản phẩm

	Model	RS-15-3.3	RS-15-5	RS-15-12	RS-15-15	RS-15-24	RS-15-48
OUPUT	DC VOLTAGE	3.3V	5V	12V	15V	24V	48V
	RATED CURRENT	3A	3A	1.3A	1A	0.625A	0.313A
	CURRENT RANGE	0 ~ 3A	0 ~ 3A	0 ~ 1.3A	0 ~ 1A	0 ~ 0.625A	0 ~ 0.313A
	RATED POWER	9.9W	15W	15.6W	15W	15W	15.024W
	RIPPLE & NOISE (max.) Note.2	80mVp-p	80mVp-p	120mVp-p	120mVp-p	200mVp-p	200mVp-p
	VOLTAGE ADJ. RANGE	2.9 ~ 3.6V	4.75 ~ 5.5V	10.8 ~ 13.2V	13.5 ~ 16.5V	22 ~ 27.6V	43.2 ~ 52.8V
	VOLTAGE TOLERANCE Note.3	±3.0%	±2.0%	±1.0%	±1.0%	±1.0%	±1.0%
	LINE REGULATION        Note.4	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
	LOAD REGULATION      Note.5	±2.0%	±1.5%	±0.5%	±0.5%	±0.5%	±0.5%
						SETUP, RISE TIME	1000ms, 30ms/230VAC       1000ms,30ms/115VAC at full load
						HOLD UP TIME (Typ.)	70ms/230VAC        12ms/115VAC at full load
					INPUT	VOLTAGE RANGE	85 ~ 264VAC       120 ~ 370VDC
						FREQUENCY RANGE	47 ~ 63Hz
	EFFICIENCY (Typ.)	72%	77%	81%	81%	82%	82%
						AC CURRENT (Typ.)	0.35A/115VAC      0.25A/230VAC
						INRUSH CURRENT (Typ.)	COLD START 65A / 230VAC
						LEAKAGE CURRENT	<2mA / 240VAC
					PROTECTION	OVER LOAD	Above 105% rated output power
							Protection type: Hiccup mode, recovers automatically after fault condition is removed
	OVER VOLTAGE	3.8 ~ 4.45V	5.75 ~ 6.75V	13.8 ~ 16.2V	17.25 ~ 20.25V	28.4 ~ 32.4V	55.2 ~ 64.8V
							Protection type : Shut down o/p voltage, clamping by zener diode
						OVER TEMPERATURE	Shut down o/p voltage, recovers automatically after temperature goes down
					ENVIRONMENT	WORKING TEMP.	­20 ~ +70⁰C (Refer to “Derating curve”)
						WORKING HUMIDITY	20 ~ 90% RH non- condensing
						STORAGE TEMP., HUMIDITY	­40 ~ +85⁰C, 10 ~ 95% RH
						TEMP. COEFFICIENT	±0.03%/⁰C (0 ~ 50⁰C)
						VIBRATION	10 ~ 500Hz, 5G 10min./1cycle,period for 60min. each along X, Y, Z axes

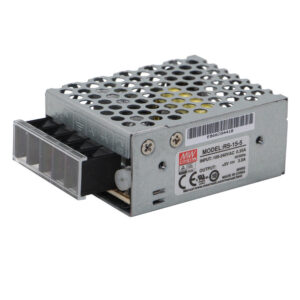

Hình Ảnh về Bộ nguồn Meanwell RS-15-5 và sản phẩm liên quan:

Tags: click vào ký tự bên dưới để được chuyển trực tiếp đến Những sản phẩm liên quan nhanh nhất !!!

RS-15-3.3

RS-15-12

RS-15-15

RS-15-24

RS-15-48

Để biết thêm chi tiết về sản phẩm vui lòng liên hệ với chúng tôi để biết thêm những sản phẩm liên quan và tương đương !!!

Ân vào Model bất kỳ để tải Tài LiệuRS-15-Spec,Data sheet RS-15-5,RS-15-5 Spec
