Meanwell RS-100-48 Power Supply

Bộ nguồn Meanwell RS-100-48

Tính Năng:

• Đầu vào AC đa năng / Toàn dải
•  Chỉ báo LED để bật nguồn
•  Bảo vệ: Ngắn mạch / Quá tải / Quá điện áp
•  Làm mát bằng đối lưu không khí tự do
•  Kiểm tra ghi trong toàn bộ tải 100%
•  Tất cả đều sử dụng tụ điện tuổi thọ cao 105⁰C
•  Chịu được đầu vào đột biến 300VAC trong 5 giây
•  Nhiệt độ hoạt động cao lên đến 70⁰C
•  Chịu được thử nghiệm rung 5G
•  Hiệu quả cao, tuổi thọ cao và độ tin cậy cao

Thông số chi tiết về sản phẩm

Model		RS-100-3.3	RS-100-5	RS-100-12	RS-100-15	RS-100-24	RS-100-48
OUPUT	DC VOLTAGE	3.3V	5V	12V	15V	24V	48V
	RATED CURRENT	20A	16A	8.5A	7A	4.5A	2.3A
	CURRENT RANGE	0 ~ 20A	0 ~ 16A	0 ~ 8.5A	0 ~ 7A	0 ~ 4.5A	0 ~ 2.3A
	RATED POWER	66W	80W	102W	105W	108W	110.4W
	RIPPLE & NOISE (max.) Note.2	80mVp-p	80mVp-p	120mVp-p	120mVp-p	120mVp-p	200mVp-p
	VOLTAGE ADJ. RANGE	3.2 ~ 3.5V	4.75 ~ 5.5V	11.4 ~ 13.2V	14.25 ~ 16.5V	22.8 ~ 26.4V	45.6 ~ 52.8V
	VOLTAGE TOLERANCE Note.3	±3.0%	±2.0%	±1.0%	±1.0%	±1.0%	±1.0%
	LINE REGULATION        Note.4	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
	LOAD REGULATION      Note.5	±2.0%	±1.0%	±0.5%	±0.5%	±0.5%	±0.5%
						SETUP, RISE TIME	500ms, 20ms/230VAC       1200ms,30ms/115VAC at full load
						HOLD UP TIME (Typ.)	95ms/230VAC        17ms/115VAC at full load
					INPUT	VOLTAGE RANGE	88 ~ 264VAC       125 ~ 373VDC   (Withstand 300VAC surge for 5sec. Without damage)
						FREQUENCY RANGE	47 ~ 63Hz
	EFFICIENCY (Typ.)	74.00%	77.00%	81.00%	82.00%	84%	84%
						AC CURRENT (Typ.)	2.5A/115VAC      1.5A/230VAC
						INRUSH CURRENT (Typ.)	COLD START 40A/230VAC
						LEAKAGE CURRENT	<2mA / 240VAC
					PROTECTION	OVER LOAD	110 ~ 150% rated output power
							Protection type: Hiccup mode, recovers automatically after fault condition is removed
	OVER VOLTAGE	3.8 ~ 4.45V	5.75 ~ 6.75V	13.8 ~ 16.2V	17.25 ~ 20.25V	27.6 ~ 32.4V	55.2 ~ 64.8V
							Protection type: Hiccup mode, recovers automatically after fault condition is removed
					ENVIRONMENT	WORKING TEMP.	­25 ~ +70⁰C (Refer to “Derating curve”)
						WORKING HUMIDITY	20 ~ 90% RH non- condensing
						STORAGE TEMP., HUMIDITY	­40 ~ +85⁰C, 10 ~ 95% RH
						TEMP. COEFFICIENT	±0.03%/⁰C (0 ~ 50⁰C)
						VIBRATION	10 ~ 500Hz, 5G 10min./1cycle,period for 60min. each along X, Y, Z axes

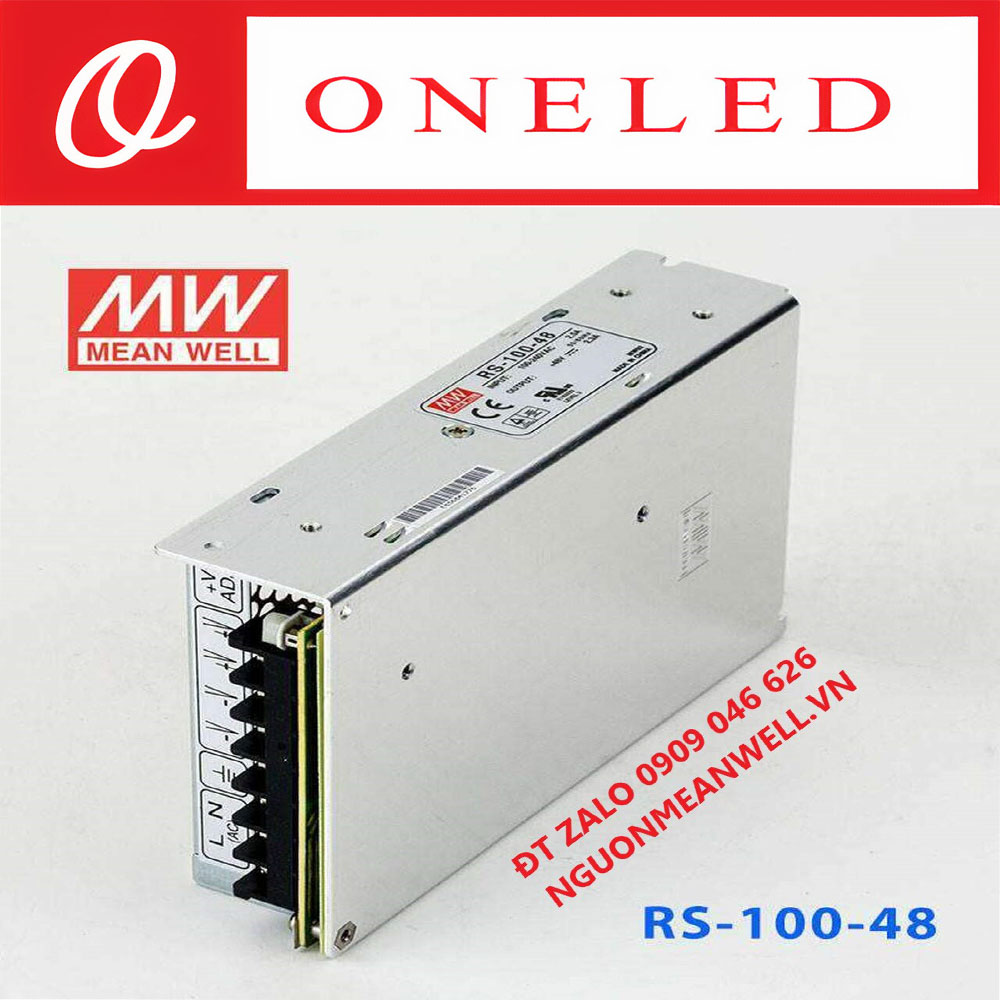

Hình Ảnh về Bộ nguồn Meanwell RS-100-48 và sản phẩm liên quan:
