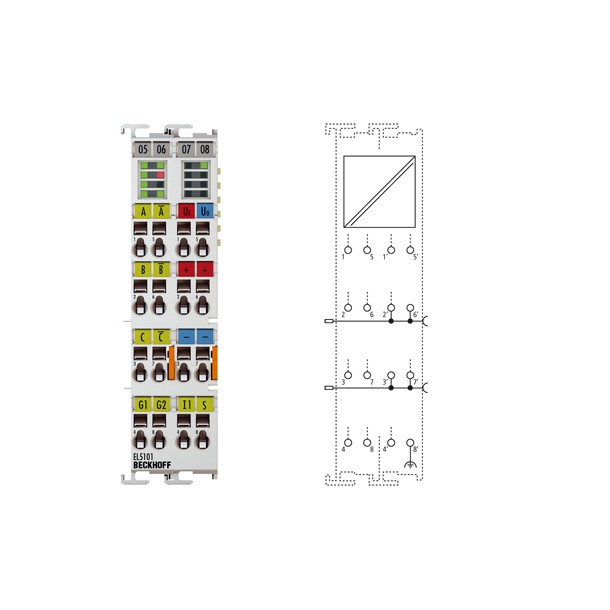

Bo mạch điều khiển hãng Beckhoff EtherCAT EL5101

Giao diện mã hóa gia tăng công nghệ RS422 Loại bộ mã hóa tăng dần, khác biệt (RS422) Số kênh 1 Kết nối bộ mã hóa A, A (inv), B, B (inv), C, C (inv), đầu vào vi sai (RS422); đầu vào trạng thái 5 V DC; đầu vào cổng / chốt 24 V DC Bộ mã hóa điện áp hoạt động 5 V DC / tối đa. 0,5 A (được tạo ra từ các tiếp điểm nguồn 24 V DC) Dòng đầu ra mã hóa 0,5 A Bộ đếm 1 x 16/32 bit có thể chuyển đổi Tần số đầu vào tối đa. 4 triệu bước / s (với đánh giá gấp 4 lần) Bộ giải mã cầu phương đánh giá 4 lần Chốt không xung 32 hoặc 16 bit Các lệnh đọc, đặt, bật Hệ số lấy mẫu quá mức - Tín hiệu chênh lệch tín hiệu đầu vào (RS422), có thể kết thúc đơn Điện áp cung cấp 24 V DC (-15% / + 20%) Điện áp danh định 24 V DC tại tiếp điểm nguồn Độ phân giải 1/256 microincrements Thời gian chuyển đổi - Loại tiếp điểm công suất tiêu thụ hiện tại. 100 mA + tải Mức tiêu thụ hiện tại của E-bus typ. 130 mA Đồng hồ phân tán có Các tính năng đặc biệt phát hiện đứt dây, chức năng chốt và cổng, khoảng thời gian và đo tần số, microincrements, dấu thời gian của các cạnh, bộ lọc Nhiệt độ hoạt động / lưu trữ -25… + 60 ° C / -40… + 85 ° C Độ ẩm tương đối 95%, không ngưng tụ Chống rung / sốc phù hợp với EN 60068-2-6 / EN 60068-2-27 Miễn nhiễm / phát xạ EMC phù hợp với EN 61000-6-2 / EN 61000-6-4 Bảo vệ. lớp / vị trí cài đặt. IP 20 / biến Hệ thống dây có thể cắm được cho tất cả các thiết bị đầu cuối ESxxxx #Bo mạch điều khiển #Beckhoff #EL5101
