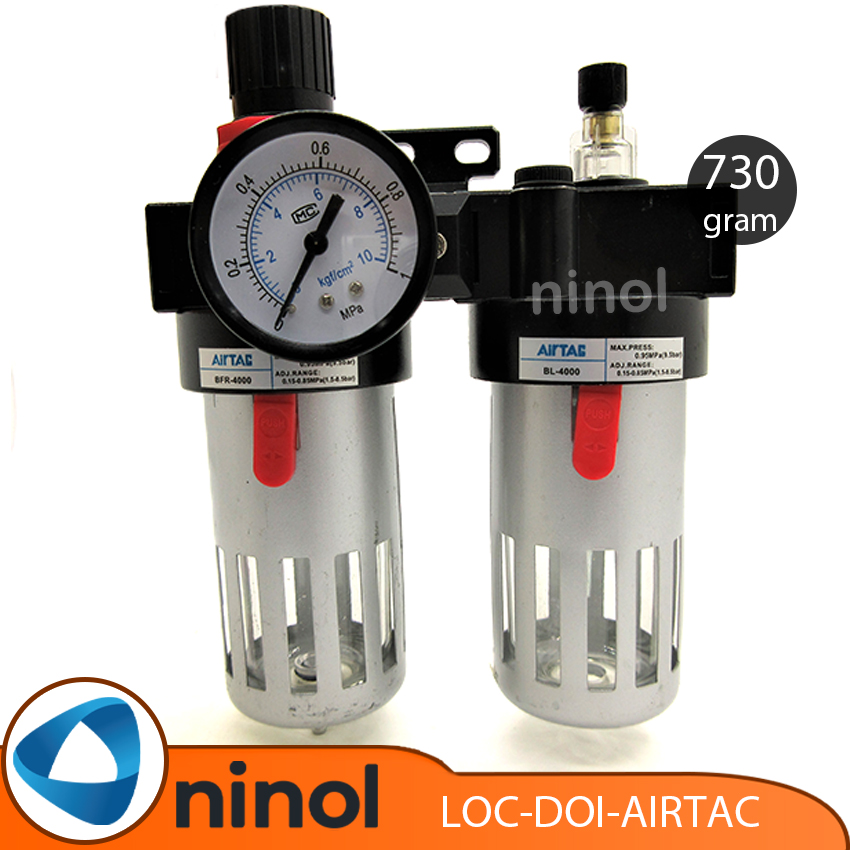

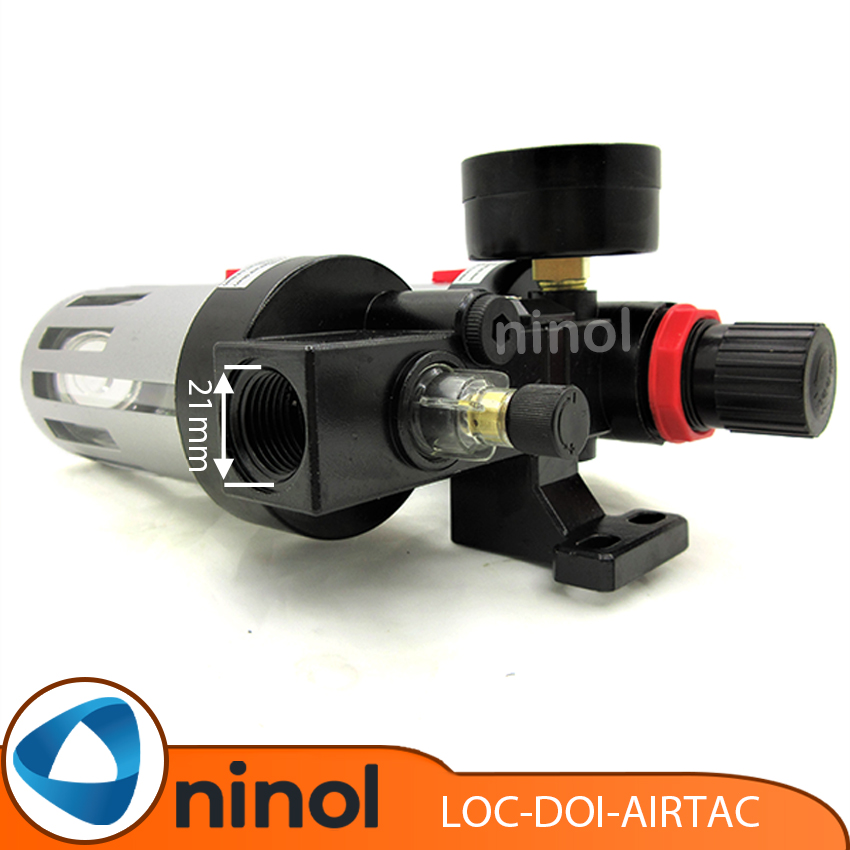

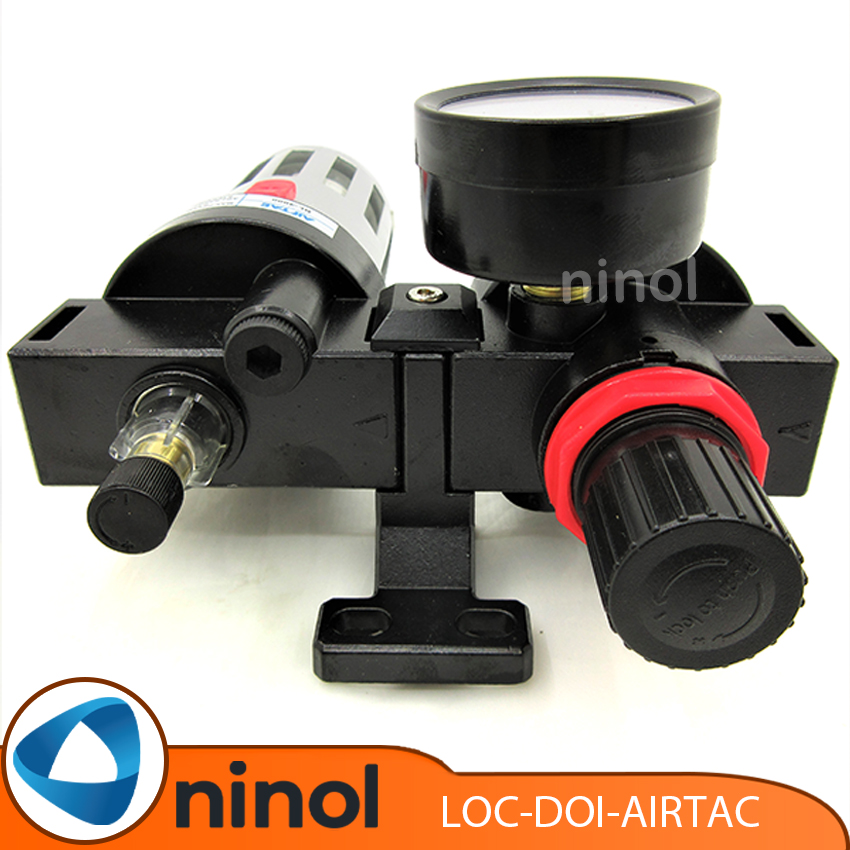

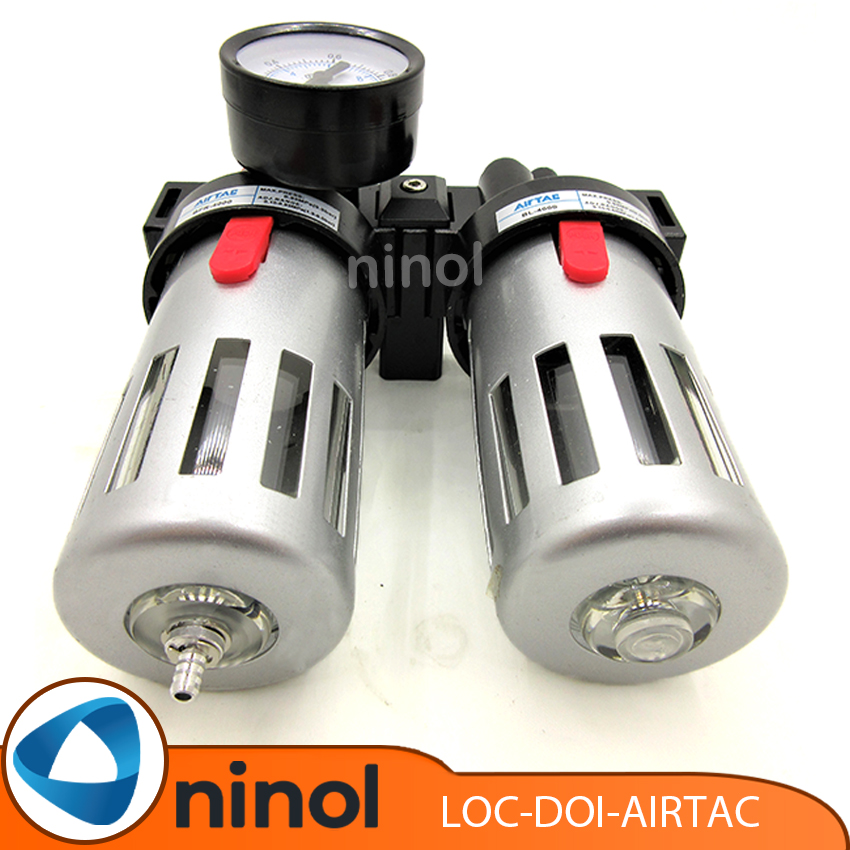

BỘ LỌC ĐÔI KHÍ NÉN AIRTAC

Thông số kĩ thuật của Bộ lọc đôi khí nén Airtac:

Mã sản phẩm	Kích thước cổng kết nối (mm)	Áp suất hoạt động (MPa)	Áp suất hoạt động tối đa (Mpa)	Áp suất nổ (Mpa)	Nhiệt độ hoạt động	Dung tích của cốc lọc
AFC-2000	13	0.05-0.9	1.0	1.5	-5 ° C đến 70 ° C	15CC
BFC-2000	13	0.05-0.9	1.0	1.5	-5 ° C đến 70 ° C	60CC
BFC-3000	17	0.05-0.9	1.0	1.5	-5 ° C đến 70 ° C	60CC
BFC-4000	21	0.05-0.9	1.0	1.5	-5 ° C đến 70 ° C	60CC

Lọc khí

Lọc khí đơn Airtac có các kích thước từ nhỏ tới lớn,Các chân ren : 13 mm, 17 mm, 21 mm , 27 mm

Cấu tạo

Mặt trước củagồm có model sản phẩm, tiếp theo là đồng hồ và núm chỉnh áp suất ở phía trên.

Núm chỉnh ápbộ lọccái núm chỉnh có chức năng chỉnh áp suất khí nén.

Cổng vàobộ lọc đây là đường đưa áp suất vào.

Cổng rasau khi được lọc tách nước thì không khí sẽ đi ra theo cổng này.

Bên dưới củalà cổng mà nước và chất bẩn sẽ thoát ra ngoài (hay còn gọi là đường xả nước của bộ lộc hơi).

Nguyên lý hoạt động

Khi khí nén đi tới bộ lọc, khí nén sẽ đi qua bộ lọc lưới hình ống, tạo ra sự ngưng tụ. Tại đây, các hạt lớn hơn được hấp thụ trên bộ lọc và nước sẽ ngưng tụ thành các giọt lớn hơn, sau đó có thể đi vào buồng tách. Khí nén được làm chậm lại, làm cho các hạt ngưng tụ trên một miếng đệm giống như tổ ong, cho phép các giọt nước đi xuống đáy hệ thống thoát nước và thông qua van xả để xả (van xả có thể là xả thủ công hoặc xả tự động). Trong giai đoạn này, lọc được khoảng 95% các giọt nước, dầu và các lạt bụi lớn.

Khí nén được dẫn vào bộ lọc từ đường ống nối cổng P1. Tấm xoắn sẽ làm cho dòng khí chuyên động xoáy lốc. Do chuyển động xoáy lốc này các hạt bụi và nước có trong khí nén sẽ bi tác dụng lưc li tâm và chuyển động hướng ra ngoài, đập vào thành trong của chén lọc và chảy xuống đáy chén lọc. Không khí chảy qua bộ lọc khí, ở đó chúng được lọc 1 lần nữa trước khi chảy đến van điều áp.

Chất ngưng tụ được xả ra ngoài thông qua van xả. Dựa vào sự chỉnh định màng, bằng việc xoay vít điều chỉnh, chi tiết làm kín hình côn sẽ cho phép nhiều hay ít khí nén đi tới cổng ra P2. Nếu áp suất phía P2 cao hơn phía P1, màng bị đẩy hướng lên trên, khí nén sẽ thoát ra thông qua 1 lỗ nhỏ trên nắp.

Đồng hồ là phương tiện để theo dõi và điều chỉnh áp suất trong bộ lọc.

Cách sử dụng bộ lọc hơi

Cách thức sử dụng bộ lọc khí nén vô cùng đơn giản, tuy nhiên có hai điều mà người dùng phải hết sức lưu ý nhằm tránh hỏng hóc. Lưu ý thứ nhất, đó là phải lắp dây hơi theo đúng chiều mũi tên khắc laze trên thân lọc, hoặc theo chiều IN (chiều khí đi vào) và OUT (là chiều khí đi ra)

Bên cạnh đó, một lưu ý nữa mà người dùng phải hết sức thận trọng trong quá trình sử dụng, đó là điều chỉnh van điều áp khí nén. Có một lỗi mà đa số những người dùng lần đầu mắc phải, đó là chưa kéo phần tay vặn lên mà đã điều chỉnh khí nén rồi, trong trường hợp này đồng hồ áp vẫn sẽ đứng yên (dù quấn băng tan đầy đủ) và tai hại hơn là cổ van sẽ gẫy do áp lực khí nén tác dụng lên quá lớn. Để thao tác chính xác với van điều áp, trước tiên chúng ta kéo phần làm việc lên để lộ phần nhựa da cam (như mô tả trong hình dưới), xoay van theo chiều dấu cộng - trừ và cuối cùng là đóng phần tay xoay trở về vị trí ban đầu để cố định mức áp suất mong muốn.

Bộ lọc khí nénAIRTACseriesAFCvàBFCcó các model sau:

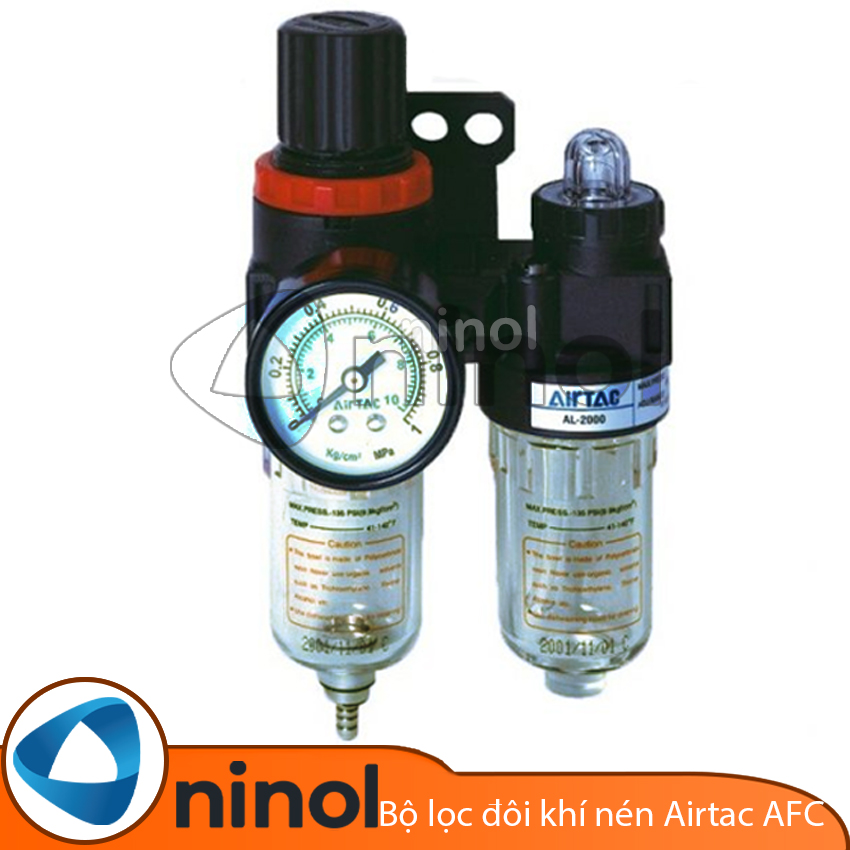

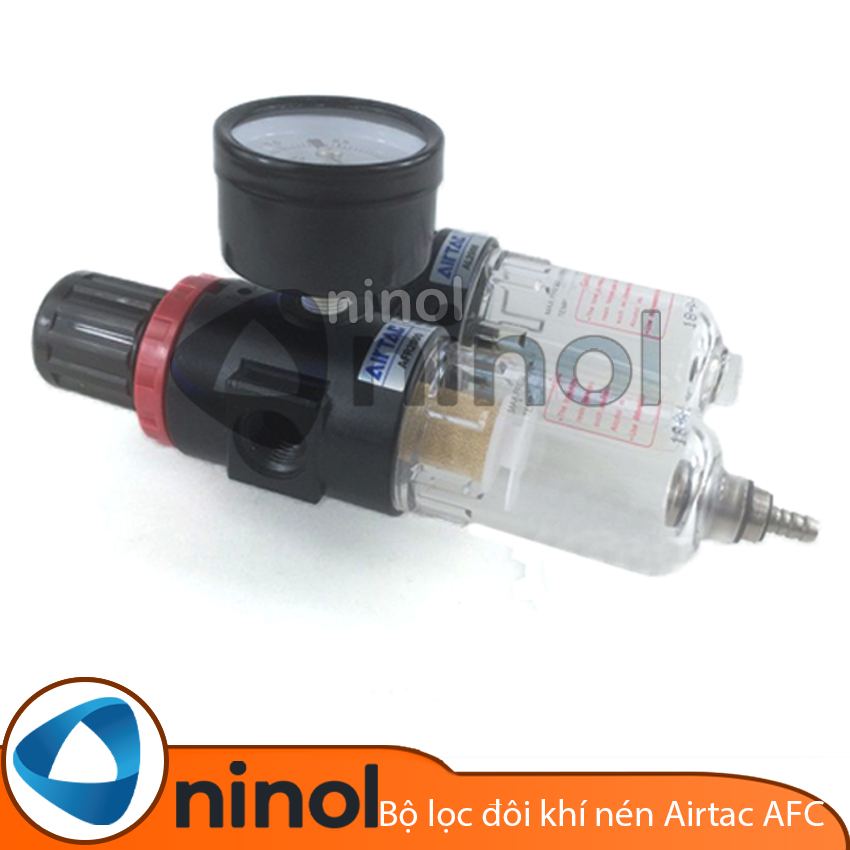

AFC2000(Bộ lọc đôi, ren 1/4″, 13mm)

BFC2000(Bộ lọc đôi, ren 1/4″, 13mm)

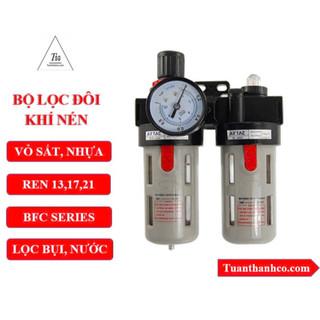

BFC3000(Bộ lọc đôi, ren 3/8″, 17mm)

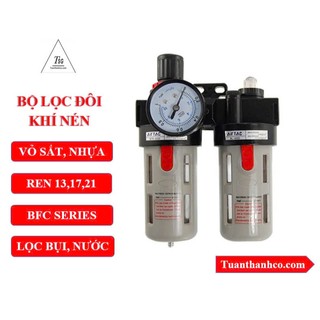

BFC4000(Bộ lọc đôi, ren 1/2″, 21mm)
