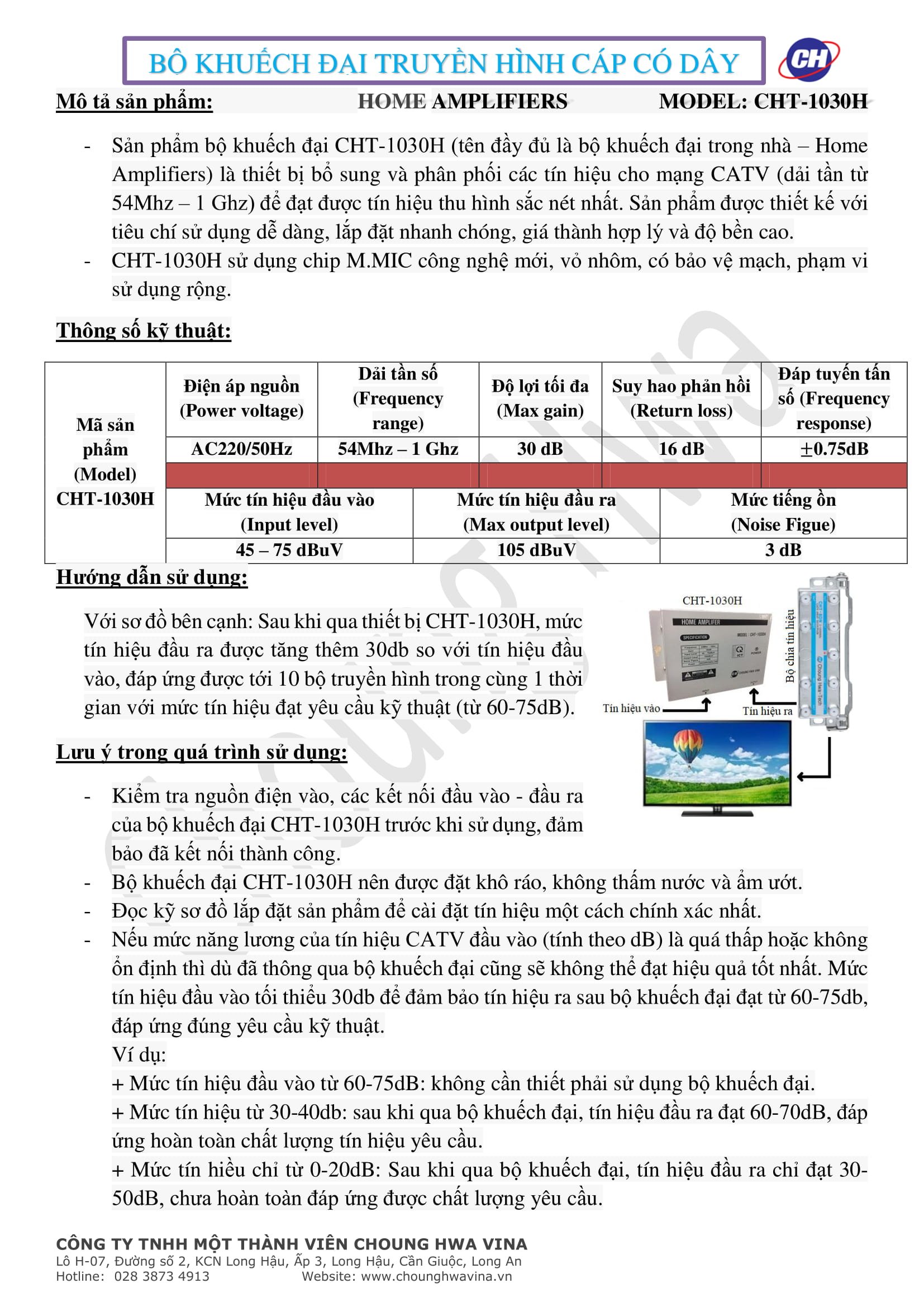

BỘ KHUẾCH ĐẠI TRUYỀN HÌNH CÁP CÓ DÂY

Mô tả sản phẩm:HOME

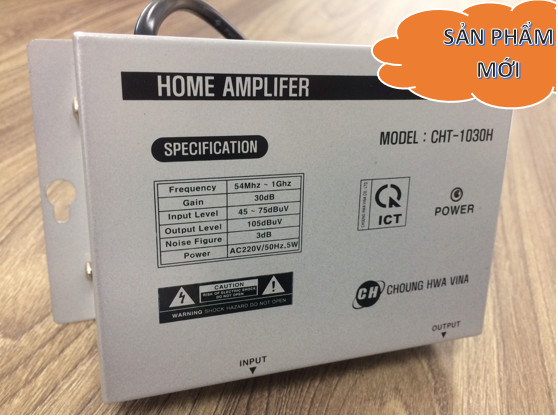

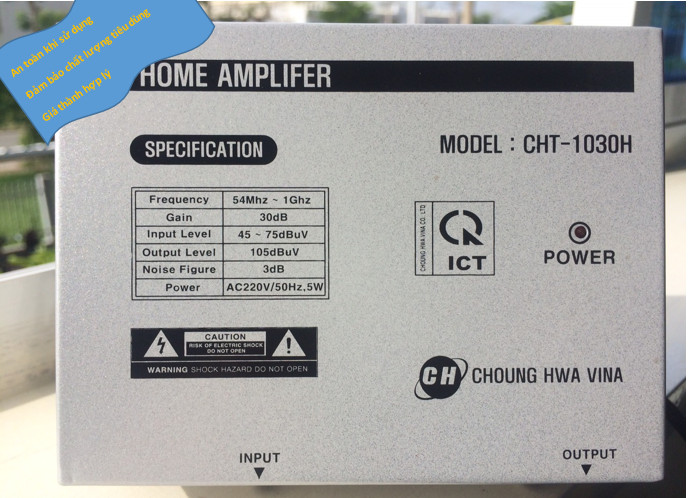

-Sản phẩm bộ khuếch đại CHT-1030H (tên đầy đủlà bộ khuếch đại trong nhà – Home Amplifiers) là thiết bị bổ sung và phân phốicác tín hiệu cho mạng MATV (dải tần từ 54Mhz – 1 Ghz) để đạt được tín hiệu thuhình sắc nét nhất. Sản phẩm được thiết kế với tiêu chí sử dụng dễ dàng, lắp đặtnhanh chóng, giá thành hợp lý và độ bền cao.

-CHT-1030H sử dụng chip M.MIC công nghệ mới,vỏ nhôm, có bảo vệ mạch, phạm vi sử dụng rộng.

Thông số kỹ thuật:

		Mã sản phẩm (Model) CHT-1030H	Điện áp nguồn (Power voltage)	Dải tần số (Frequency range)	Độ lợi tối đa (Max gain)	Suy hao phản hồi (Return loss)	Đáp tuyến tấn số (Frequency response)
			AC220/50Hz	54Mhz – 1 Ghz	30 dB	16 dB	0.75dB
					Mức tín hiệu đầu vào (Input level)	Mức tín hiệu đầu ra (Max output level)	Mức tiếng ồn (Noise Figue)
					45 – 75 dBuV	105 dBuV	3 dB

Hướng dẫn sử dụng:

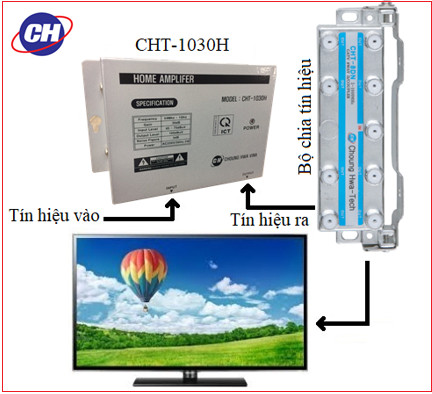

Với sơđồ bên cạnh: Sau khi qua thiết bị CHT-1030H, mức tín hiệu đầu ra được tăng thêm30db so với tín hiệu đầu vào, đáp ứng được tới 10 bộ truyền hình trong cùng 1thời gian với mức tín hiệu đạt yêu cầu kỹ thuật (từ 60-75dB).

Lưu ý trong quá trình sử dụng:

-Kiểm tra nguồn điện vào, các kết nối đầu vào- đầu ra của bộ khuếch đại CHT-1030H trước khi sử dụng, đảm bảo đã kết nốithành công.

-Bộ khuếch đại CHT-1030H nên được đặt khôráo, không thấm nước và ẩm ướt.

-Đọc kỹ sơ đồ lắp đặt sản phẩm để cài đặt tínhiệu một cách chính xác nhất.

-Nếu mức năng lương của tín hiệu CATV đầu vào(tính theo dB) là quá thấp hoặc không ổn định thì dù đã thông qua bộ khuếch đạicũng sẽ không thể đạt hiệu quả tốt nhất. Mức tín hiệu đầu vào tối thiểu 30db đểđảm bảo tín hiệu ra sau bộ khuếch đại đạt từ 60-75db, đáp ứng đúng yêu cầu kỹthuật.

Ví dụ:

+ Mứctín hiệu đầu vào từ 60-75dB: không cần thiết phải sử dụng bộ khuếch đại.

+ Mứctín hiệu từ 30-40db: sau khi qua bộ khuếch đại, tín hiệu đầu ra đạt 60-70dB,đáp ứng hoàn toàn chất lượng tín hiệu yêu cầu.

+ Mứctín hiều chỉ từ 0-20dB: Sau khi qua bộ khuếch đại, tín hiệu đầu ra chỉ đạt30-50dB, chưa hoàn toàn đáp ứng được chất lượng yêu cầu.
