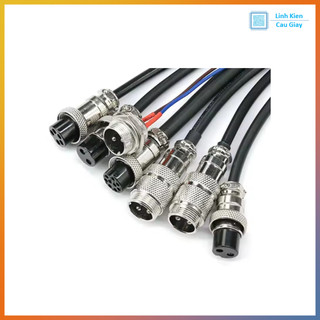

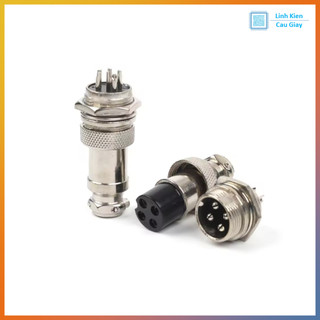

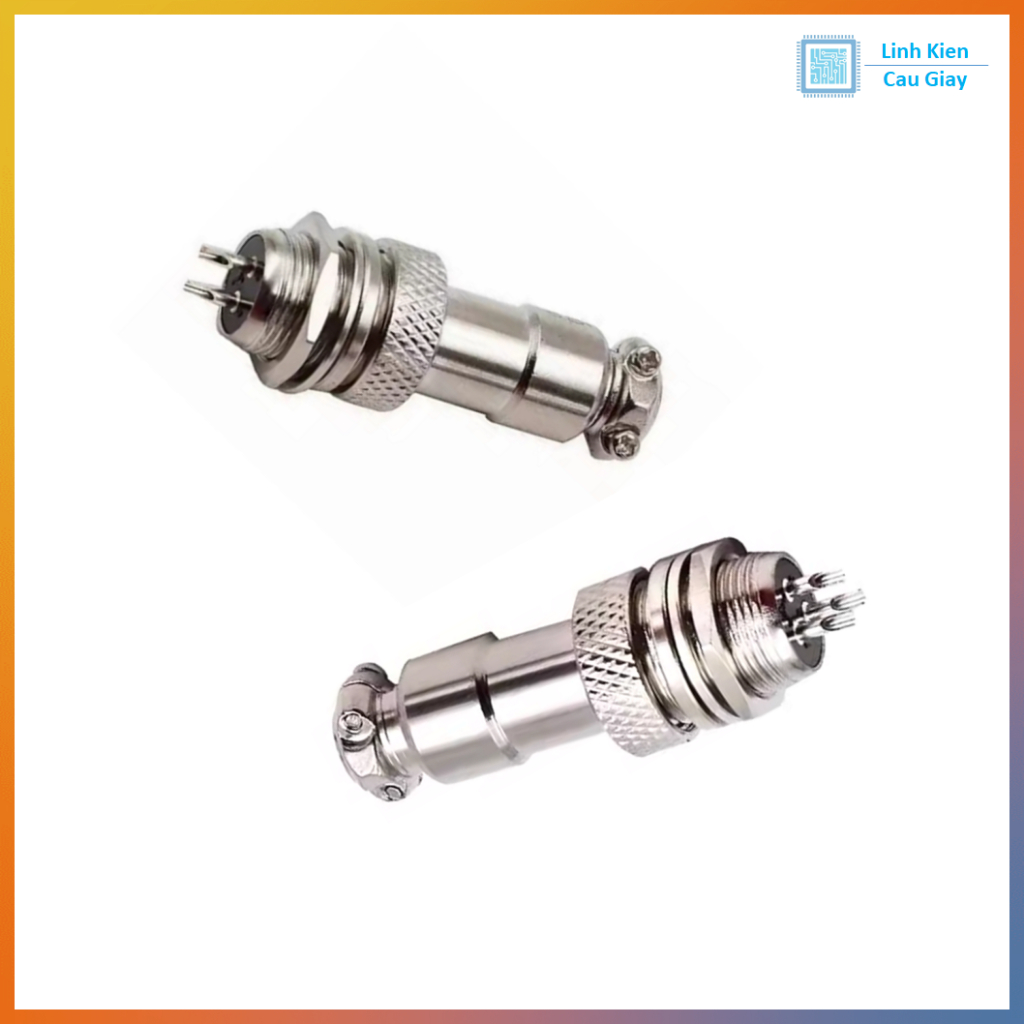

Bộ Jack đực cái GX16

Bộ Jack GX16 đực cái 3/4/5/6/8/10 chân – đầu nối tròn ren vặn GX16-3P/4P/5P/6P/8P/10P Mô tả sản phẩm Bộ jack GX16 là đầu nối tròn kiểu “hàng không” (aviation connector) cỡ GX16 (đường kính thân lớn hơn GX12), khóa bằng ren vặn chắc chắn, chống tuột dây, tháo lắp nhanh khi bảo trì. Bộ gồm 1 đầu đực (plug) + 1 đầu cái (socket, thường lắp panel bằng êcu). Phù hợp đấu dây nguồn và tín hiệu nhiều lõi: điều khiển motor, cảm biến, thiết bị đo, máy CNC/laser, tủ điều khiển, đèn sân khấu… Có nhiều phiên bản số chân 3P/4P/5P/6P/8P/10P giúp gom dây gọn, đẹp và chuyên nghiệp. Ứng dụng Tủ điều khiển, hộp nguồn, thiết bị công nghiệp nhẹ cần đầu nối bền Máy CNC/laser/3D printer: dây motor, công tắc hành trình, cụm trục Robot/DIY: nối nhanh cụm cảm biến, cụm servo/stepper, module ngoài Âm thanh/ánh sáng: tín hiệu điều khiển, nguồn DC, dây kết nối thiết bị Thiết bị đo, máy hàn mini, máy khắc, bộ điều khiển tự chế Sơ đồ chân GX16 phân loại theo số chân: GX16-3P: 3 chân GX16-4P: 4 chân GX16-5P: 5 chân GX16-6P: 6 chân GX16-8P: 8 chân GX16-10P: 10 chân Cách đấu: Các chân thường được đánh số trên lõi nhựa (1…n). Hàn dây theo số tương ứng giữa đầu đực và đầu cái. Mẹo: trước khi lắp cố định, dùng đồng hồ đo thông mạch để rà đúng chân (tránh nhầm khi đi dây nhiều lõi). Thông số kĩ thuật Dòng sản phẩm: GX16 (đầu nối tròn ren vặn) Phân loại: 3Pin / 4Pin / 5Pin / 6Pin / 8Pin / 10Pin Kiểu kết nối: Hàn dây (solder type) Kiểu lắp: 1 đầu lắp bảng (panel mount) + 1 đầu đi dây (cable plug) Vật liệu: Vỏ kim loại, lõi cách điện, khóa ren chắc chắn Màu: bạc (kim loại) Hướng dẫn sử dụng Bước 1: Chọn đúng loại số chân theo số dây cần đi (3–10 pin). Bước 2: Tháo chụp đuôi, luồn dây qua chụp/đai ốc trước khi hàn. Bước 3: Tuốt dây, thiếc trước, hàn vào chân theo số (1…n). Bước 4: Lắp lại vỏ, siết êcu lắp panel, vặn ren khóa đầu đực–cái. Bước 5: Test thông mạch từng chân, đảm bảo không chập giữa các chân. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #JackGX16, #ĐầuNốiGX16, #JackHàngKhông, #ĐầuNốiHàngKhông, #JackTrònRenVặn, #JackĐựcCái, #GX16_3Pin, #GX16_4Pin, #GX16_5Pin, #GX16_6Pin, #GX16_8Pin, #GX16_10Pin, #LinhKiệnĐiệnTử, #TủĐiện, #CNC, #Laser, #RobotDIY, #ĐiệnTửTựLàm
