Bộ Điều Khiển Sạc XUNG 12V-120W

Mô tả

Bộ điều khiển sạc xung MPP được thiết kế, sản xuất hoàn toàn tại Việt Nam bởi SolarV. Sản phẩm điều khiển và kiểm soát dòng điện từ tấm năng lượng mặt trời sạc vào ắc quy, giúp bảo vệ ắc quy, mang lại hiệu quả và an toàn tuyệt đối cho các thiết bị.

• Điều khiển mạch sạc bằng kỹ thuật số (chip/vi xử lý) nên độ chính xác rất cao.
• Hiệu suất sạc cao nhờ công nghệ điều rộng xung không hao tổ và chọn điện áp nạp dựa vào đường đặc tính dòng-áp của pin mặt trời.
• Sử dụng công nghệ sạc xung (công nghệ sạc mới nhất đang áp dụng cho laptop, điện thoại) nhiều chế độ giúp tăng tuổi thọ ắc quy; sạc thả nổi khi bình đầy giúp ắc quy no hơn và bền hơn.
• Hiển thị bằng đèn LED dễ hiểu
• Nhiều chế độ bảo vệ: quá tải, quá sạc, ngắn mạch, ngược cực, chống dâng áp lên tấm pin vào ban đêm.
• Kết nối bằng cọc chắc chắn, chịu được dòng cao và dễ thao tác.

Thông số kỹ thuật

Model	SX-12-120
Điện áp tấm pin	17 -24Voc
Dòng sạc lớn nhất	10A
Công suất lớn nhất	120Wp
Tự động bật/tắt tải	Có
Dòng không tải	0.04A
Công nghệ sạc	Xung kỹ thuật số MPP
Chế độ sạc	Sạc 3 giai đoạn: sạc thúc, sạc đầy, sạc thả nổi
Điện áp sạc thả nổi	13,8Vdc
Hiển thị (LED)	Mức ắc quy, Ngược cọc, Quá tải, Đang sạc
Đèn vàng báo Đang sạc (Charging)	Sáng ổn định: Đang sạc, Chớp chậm đều: Sạc thả nổi, Chớp nhanh: Nắng thấp
Tính năng sạc điện thoại	Có: 5V -1A
Dây dẫn đề nghị	Dây cáp 2×2.5mm2
Kích thước (mm)	104,5 x 95 x 72
Cân nặng (Kg)	0,6

 Hướng dẫn lắp đặt bộ điều khiển sạc:

• Kết nối với thiết bị:

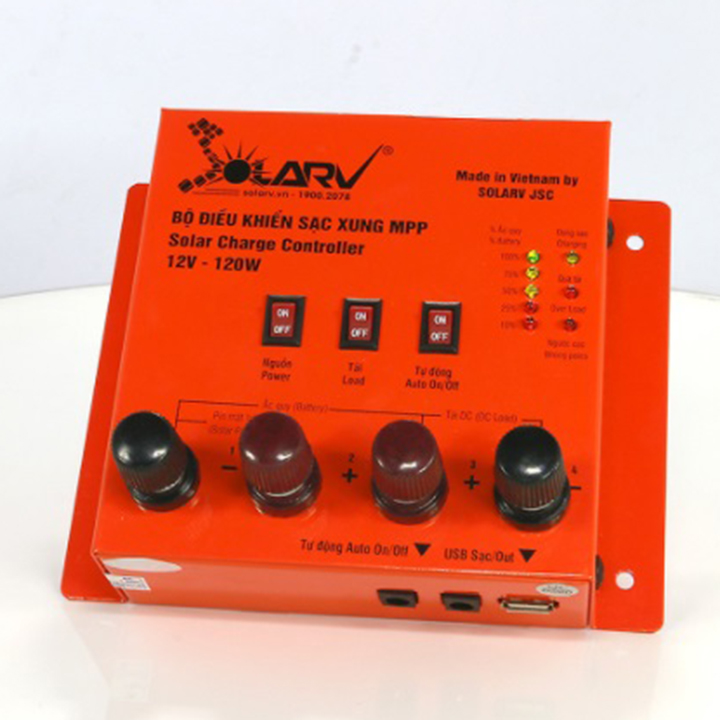

Mặt trước bộ điều khiển sạc có  4 cọc được đánh số thứ tự từ trái sang phải: 1 (đen) – 2 (đỏ) – 3 (đỏ) – 4 (đen), kết nối với các thiết bị theo thứ tự sau:

1. Kết nối với ắc quy: Dây âm (-) ắc quy nối vạo cọc 1 (đen), dây dương (+) ắc quy nối vào cọc 3 (đỏ)
2. Kết nối với tấm pin: Dây âm (-) tấm pin nối vào cọc 1 (đen), dây dương (+) tấm pin nối vào cọc 2 (đỏ)
3. Kết nối với tải DC: Cực âm (-) của tải nối vào cọc 4 (đen), cực dương (+) của tải nối vào cọc 3 (đỏ)

• Khởi động và sử dụng:
  • Kiểm tra cẩn thận các kết nối, sau đó mở công tắc Nguồn (Power)
  • Đèn báo % Ắc quy (% Battery) sáng hiển thị mức ắc quy còn lại tương ứng.
  • Mở công tắc Tải (Load) nếu cần sử dụng tải DC.
  • Khi cần sử dụng tải DC tự động bật/tắt, kết nối tải vào Jack 2.5mm ở mặt dưới bộ điều khiển sạc.

Lưu ý khi kết nối:

• Nên chọn dây dẫn đề nghị trong bảng Thông số kỹ thuật
• Bấm đầu cos (cosse) để đảm bảo tiếp xúc tốt nhất.
• Vặn thật chặt các cọc sau khi kết nối
• Gắn cố định bộ điều khiển sạc theo chiều thẳng đứng trên tường hoặc tủ điện để thuận tiện tản nhiệt
• Khi cần dùng công suất pin lớn hơn có thể nối song song nhiều điều khiển sạc với nhau

 Hướng dẫn lắp đặt tấm pin năng lượng mặt trời (NLMT):

 Đặt tấm pin mặt trời nơi có nắng nhiều nhất, nghiêng 10⁰ – 15⁰ ; tốt nhất theo hướng Bắc – Nam (đầu Bắc cao hơn), nếu không được thì đặt theo hướng mặt trời mọc.

Để tấm pin đạt hiệu suất cao nhất cần lưu ý:

• Để tấm pin hoàn toàn ngoài nắng, không bị che bóng dù nhỏ nhất (ngay cả 1 chiếc lá hoặc 1 sợi dây điện).
• Thường xuyên vệ sinh bề mặt tấm pin sạch sẽ
