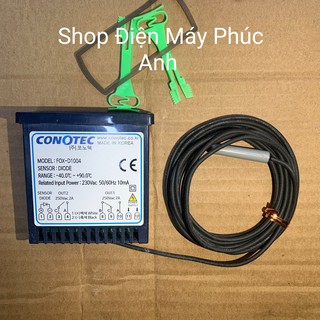

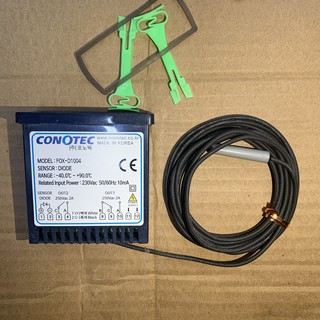

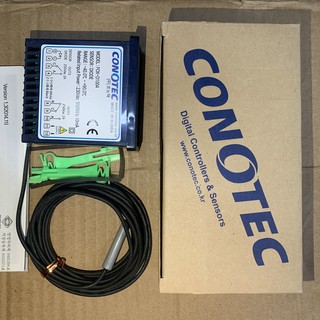

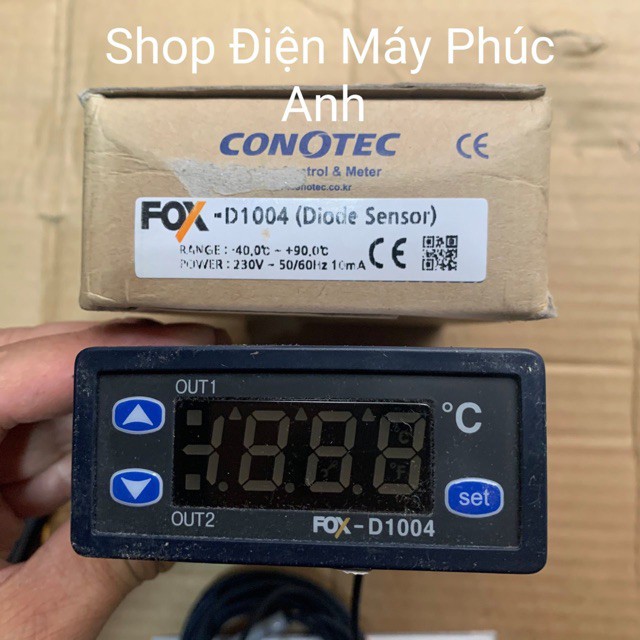

Bộ Điều Khiển Nhiệt Độ FoX D1004

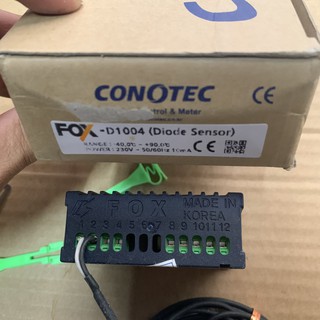

I. TÓM TẮT ĐẶC ĐIỂM CỦA FOX-D1004 1. 1 đầu dò nhiệt độ (cảm biến nhiệt độ) 2. 2 ngõ ra (gọi cách khác: 2 ngõ điều khiển hoặc 2 out relay). Mỗi ngõ ra hoạt động tương tự 1 bộ điều khiển nhiệt FOX-1004. II. HƯỚNG DẪN ĐẤU NỐI ĐIỆN Chúng ta cần đọc kỹ sơ đồ đấu nối của nhà sản xuất trước khi bắt đầu Việc đấu nối được thực hiện tương tự FOX-1004 (xem hướng dẫn), nhưng ở đây thực hiện cho 2 ngõ ra. Các điểm cần chú ý như sau: 1. Dây D1 (dây nguồn) vào các chân: 11, 9 và 3 trên thiết bị. Để cho các đầu dây gọn, chúng ta làm như sau:  Nối D1 vào chân số 11  Một đoạn dây ngắn nối 2 chân: 11 và 9  Một đoạn dây ngắn nối 2 chân: 9 và 3 2. Dây D2 (dây nguồn) nối vào chân số 12, D3 (cấp nguồn cho tải 1), D4 (cấp nguồn cho tải 2) Tải của chúng ta có thể là máy nén, bóng đèn, máy hút ẩm, điện trở, ... Lưu ý:  Mỗi tải phải ở mức thấp hơn 2A  Không nên quấn cả 3 dây D2, D3, D4 và cho vào chân số 12, mối điện không gọn gàng dễ gây cháy nổ. Có thể làm như sau: nối D2 vào chân số 12 sau đó nối D3 và D4 vào D2 (không cho D3 và D4 vào chân số 12 của thiết bị). 3. Các đầu dây còn lại D5 (cấp nguồn cho tải 1), D6 (cấp nguồn cho tải 2) lần lượt được nối vào chân số 10 và 4 của bộ FOX-D1004
