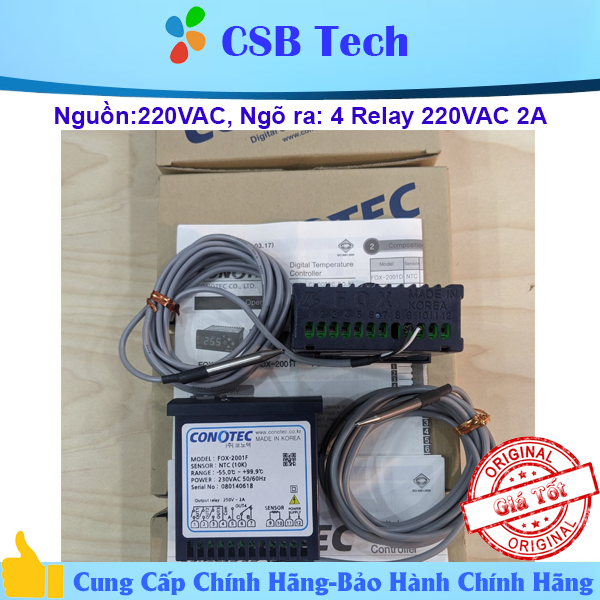

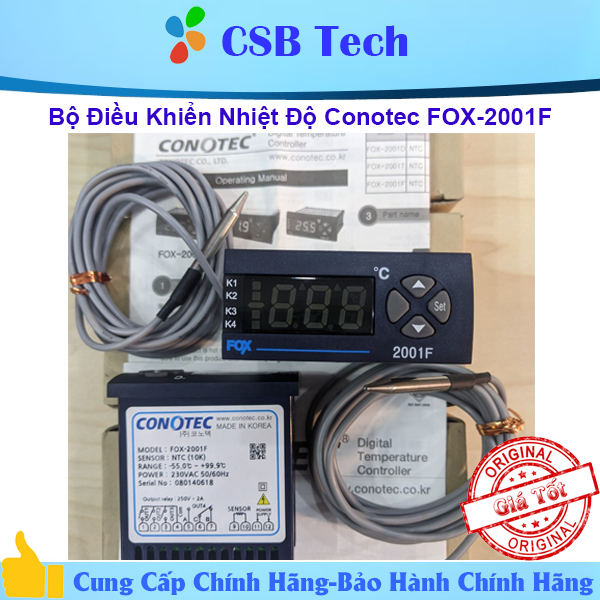

Bộ điều khiển nhiệt độ FOX 2001F

***Nguyên lý hoạt động của bộ điều khiển nhiệt độ Conotec FOX-2001F:

Nguyên lý hoạt động của bộ điều khiển nhiệt độ Conotec FOX-2001F thể hiểu như sau:

Đầu dò cảm biến nhiệt độ NTC10K sẽ tiếp xúc với môi trường, tín hiệu sẽ được truyền đến bộ phận tích xử lý, tính toán và xác định nhiệt độ tại điểm tiếp xúc. Kết quả sẽ hiển thị ở màn hình đèn LED. Sau đó đồng hồ điều khiển nhiệt FOX-2001F sẽ tác động đầu ra nếu nhiệt độ môi trường đo vượt qua giá trị đặt (Có thể tác động khi nằm trong phạm vi dải trễ mà chưa cần tới giá trị đặt-nếu như người dùng có cài đặt dải trễ).

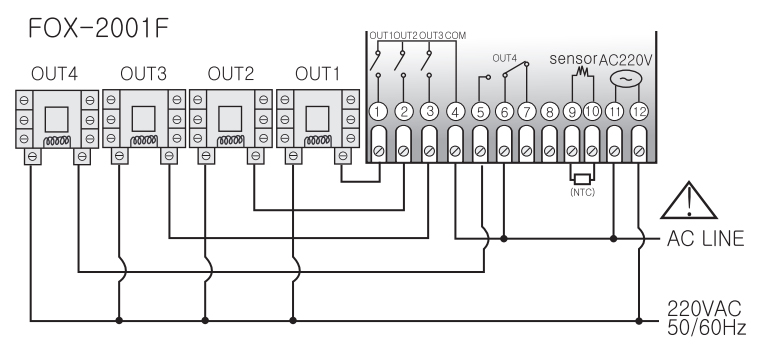

***Sơ đồ đấu dây bộ điều khiển nhiệt độ Conotec FOX-2001F:

Đầu dò nhiệt độ (nhà sản xuất đã đấu sẵn): Dây màu trắng vào chân số 10, dây màu đen vào chân số 9 của bộ điều khiển nhiệt độ Chân số 11 và 12 là 2 chân cấp nguồn cho đồng hồ điều khiển nhiệt độ. Đấu chân số 11 qua chân số 6 (cấp nguồn cho relay 4) và chân số 4(cấp nguồn cho relay 1,2,3), ở relay 4 chân số 5 (hoặc7) đấu về 1 đầu tải (thường là điện trở đốt, quạt,…), đầu còn lại của tải đấu về chân số 12

Ở relay 1, 2, 3 đấu chân số 1, 2, 3 về 1 đầu của 3 tải, đầu còn lại của 3 tải đó đấu về chân số 12.

Ngõ ra của đồng hồ điều khiển nhiệt độ chỉ chịu tải trực tiếp dưới 2A. Đối với tải trên 2A ta cần đấu qua relay trung gian (relay kiếng) hoặc khởi động từ

.***ỨNG DỤNG CỦA BỘ ĐIỀU KHIỂN NHIỆT ĐỘ CONOTEC FOX-2001F

Bộ điều khiển nhiệt độ Conotec FOX-2001F được ứng dụng phổ biến trong mô hình canh tác nông nghiệp, trang trại và cả phòng thí nghiệm,... Nổi bất nhất có thể kể đến: Điều khiển thiết bị làm nóng hoặc làm lạnh như: lò hơi, máy nén lạnh, ... một thiết bị với 2 tải (2 ngõ ra) tiện dụng Ứng dụng trong chăn nuôi: ấp trứng (gà, vịt, ...); sưởi ấm cho gia súc, gia cầm, ...
