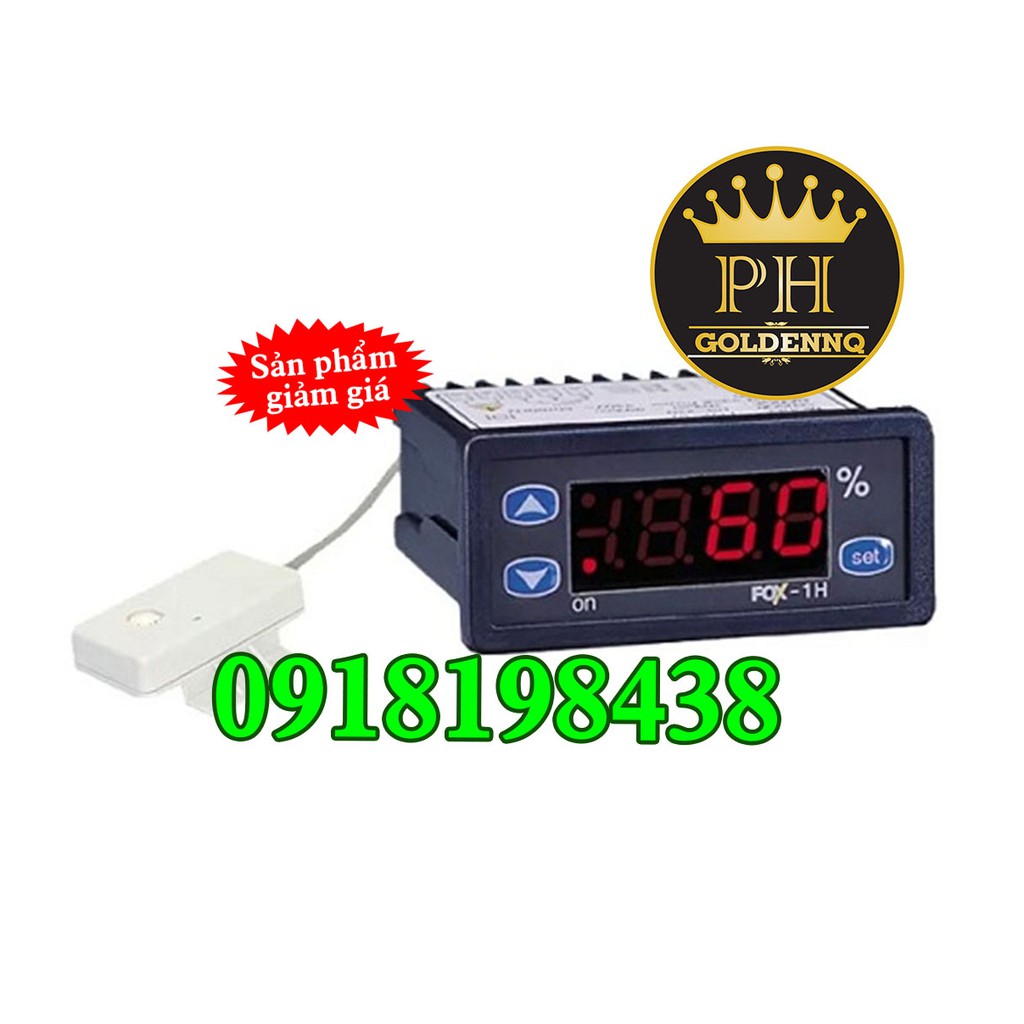

Bộ điều khiển độ ẩm Conotec FOX-1H

HÌNH DẠNG: Hiển thị điện tử – phím điện tử NGÕ RA: 1 ngõ ra KÍCH THƯỚC: Cao 35 x ngang 77 NHÀ SẢN XUẤT: Conotec XUẤT XỨ: Hàn Quốc THỜI GIAN BẢO HÀNH: 12 tháng --- 1. Đặc điểm chung Bộ điều khiển độ ẩm Conotec FOX-1H Được cấp giấy chứng nhận : CE Kích thước nhỏ gọn, rẽ gá lắp Kèm sẵn 1 cảm biến HS220, dây dài 3m Hiển thị chính xác: ±1% rdg ± 1 digit Chức năng điều khiển hút ẩm hoặc tạo ẩm Hiệu chỉnh đúng độ ẩm hiện tại 2. Thông số kỹ thuật Bộ điều khiển độ ẩm Conotec FOX-1H Kích thước(mm) 77(W) × 35(H) × 77(D) Dải nhiệt độ hoạt động 10~90%RH Đầu dò (cảm biến) HS220 Hiển thị chính xác ±5% rdg ± 1 digit Ngõ ra 1 relay (1c 250 VAC 2A) Phương thức điều khiển ON/OFF Kích thước lỗ khoét (mm) 71(W) × 29(H) Nguồn điện 230VAC 50/60Hz (lựa chọn nguồn điện khác: 12V hoặc 24V AC/DC ±10%) Cài đặt chương trình Dùng phím Set/Up/Down Môi trường hoạt động (Nhiệt độ, Độ ẩm) 0~55℃(32~131℉), 35~80%RH Trọng lượng (bao gồm cả hộp) 312g 3. Các đấu nối Conotec FOX-1H Cảm biến (đầu dò): Dây đen của đầu dò: nối vào số 1 của FOX-1H Dây trắng của đầu dò: nối vào số 2 của FOX-1H Dây vàng của đầu dò: nối vào số 3 của FOX-1H Nguồn: Nguồn chính: vào chân số 11 và 12 Nguồn cấp vào chân chung của relay (ngõ ra): dùng 1 đoạn dây ngắn nối từ chân số 11 qua số 9 Tải (thiết bị tạo ẩm, thiết bị khử ẩm, …): vào chân số 10 và 12 4. Ứng dụng Điều khiển thiết bị tạo ẩm hoặc điều khiển máy hút ẩm Phun sương tạo ẩm, làm mát trong chăn nuôi yến, trồng lan, …
