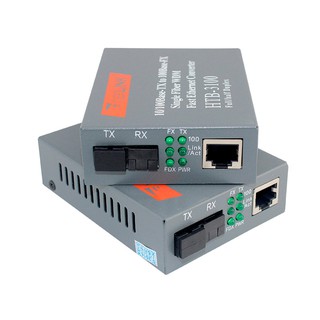

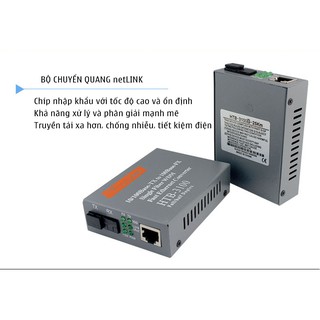

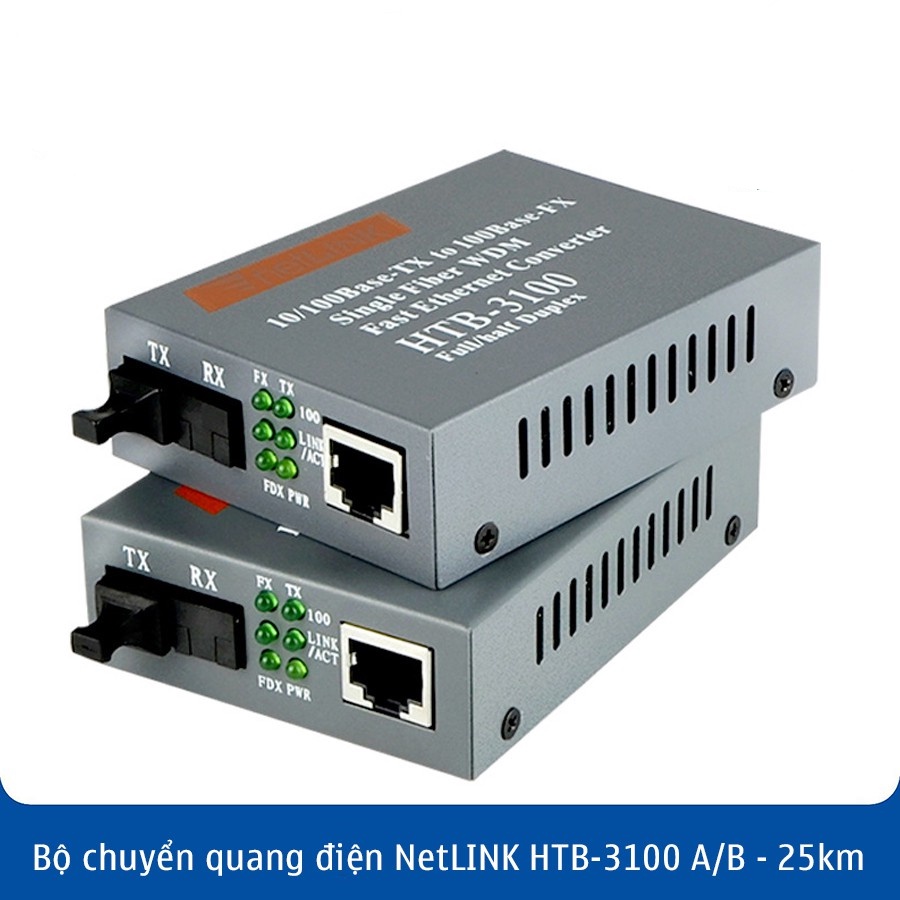

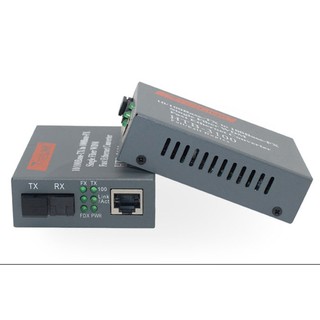

Bộ Chuyển đổi quang điện netlink HTB 3100 AB

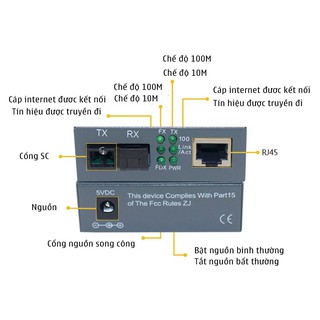

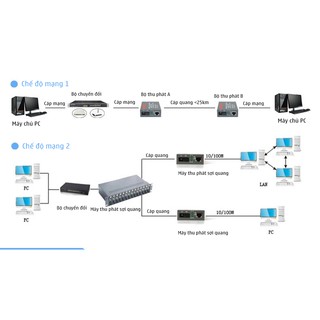

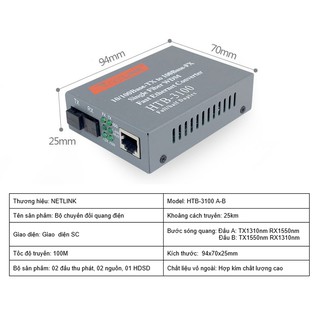

Converter quang HTB-3100NET-LINK * Thông số kỹ thuật: - Theo chuẩn IEEE 802.3, IEEE 802.3u và 100Base-FX tiêu chuẩn - Tốc độ truyền dữ liệu 10/100Mbps - Chế độ hoạt động song công đầy đủ hoặc một nửa - Cung cấp một kết nối RJ45 và SC sợi giao diện - Giao diện RJ45 hỗ trợ tính năng 10Mbps và 100Mbps tự động - Chức năng giao diện RJ45 với chuyển đổi nhanh chóng - Chứng nhận EMI: CE, FCC, VCCI, C -Tick - Kiểu sợi quang Single-mode - Chuẩn kết nối quang SC - Hoạt động trên 2 bước sóng quang 1310nm 1550nm - Khoảng cách truyền 25 km - Công suất phát tối đa -12,0 dBm - Công suất phát tối thiểu -19,0 dBm - Độ nhạy -34,0 dBm - Cáp quang liên kết mất 15,0 dBm * Ứng dụngbộ chuyển đổi Netlink HTB-3100 - Thi công hệ thống mạng LAN / Thi công hệ thống Camera IP vơi chi phí tiết kiệm, giảm suy hao đường truyền.. - Bộ chuyển đổi quang điện Netlink HTB-3100 * Bộ chuyển đổi quang điện là một thiết bị có chức năng chuyển tín hiệu quang thành tín hiệu điện và ngược lại. * Bộ chuyển đổi quang điện Netlink HTB-3100. Bạn có 2 hay nhiều mạng nội bộ (LAN) ở cách nhau vài km và muốn kết nối chúng. Tập trung Camera được lắp trong toàn bộ khu nhà, nhà máy, phân xưởng tập trung về trung tâm. Khoảng cách xa mà cáp mạng (cáp đồng xoắn đôi) không thể kết nối được. Do vậy mà việc sử dụng converter quang điện để kết nối dữ liệu là không thể thiếu. Hoạt động như thế nào? Trên bộ chuyển đổi quang điện có 2 giao diện truyền dẫn. Một là giao diện quang với chuẩn tiếp xúc hay được sử dụng nhất là chuẩn SC. Giao diện còn lại là điện chuẩn RJ45. Converter quang điện hoạt động ở tầng vật lý (Physical layer) theo mô hình OSI. Ta xét về quá trình chuyển tín hiệu điện thành tín hiệu quang: Đầu tiên Converter quang điện nhận tín hiệu điện trên sợi cáp đồng xoắn đôi ( cáp CAT5, CAT-5e, CAT-6..). Qua cổng RJ45 sau đó được chuyển đổi thành tín hiệu quang rồi truyền đi trên sợi cáp quang đến hệ thống mạng kia. Việc chuyển đổi quang sang điện và ngược lại là “trong suốt” không can thiệp vào gói dữ liệu tiếp nhận và truyền đi. Phân loại bộ chuyển đổi quang điện: Có rất nhiều loại chuyển đổi quang cách phân loại dựa trên tốc độ 10/100Mbps hay 1000Mbps (1Gbps). Loại cáp đơn mốt hay đa mốt (single mode hay multi mode), 1 sợi quang hay 2 sợi quang (single fiber hay dual fiber)… #bochuyendoiquangdien #boquangdiennetlink #quangdien #netlink #chuyendoiquangdien
