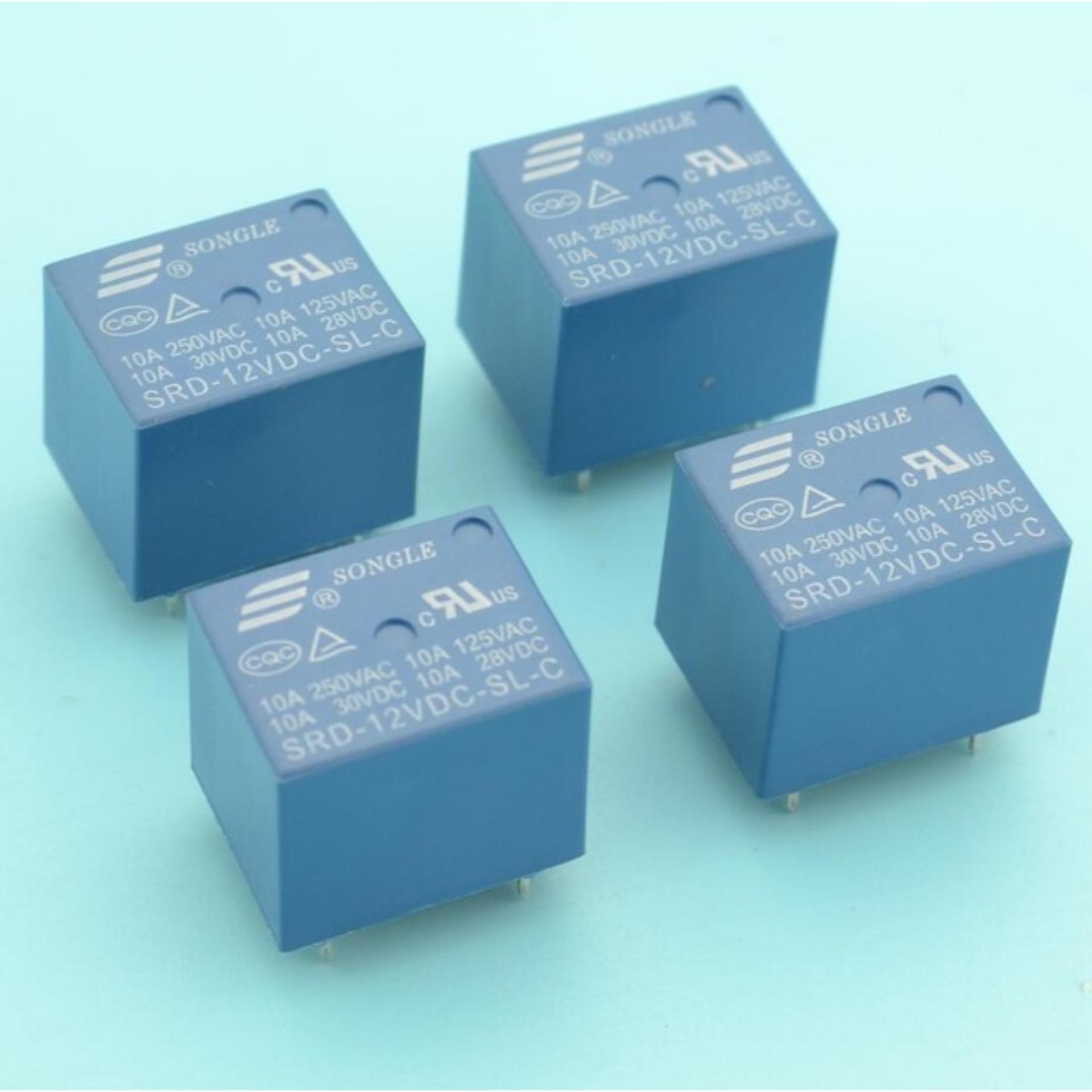

Bộ 3 Chiếc Relay Songle SRD 5P 10A 12VDC

Bộ 3 Chiếc Relay Songle 12V10ASRD- 12DVC- SL- C

Relay là thiết bị đóng cắt cơ bản, nó được sử dụng rất nhiều trong cuộc sống và trong các thiết bị điện tử. Relay Songle SRD 5P 10A - 12VDCđược ứng dụng chủ yếu trong các thiết bị gia dụng, âm thanh, thiết bị văn phòng thiết bị ô tô...

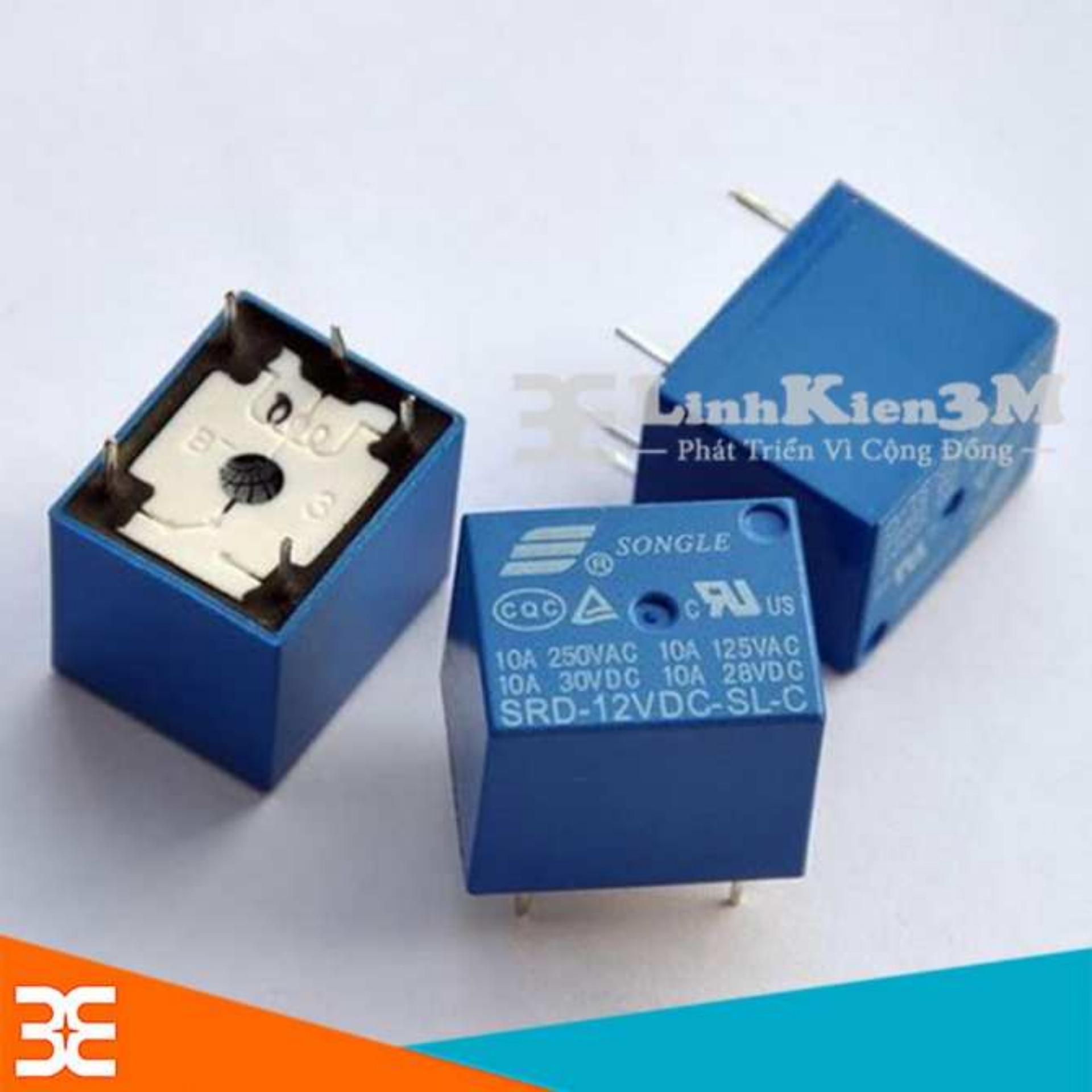

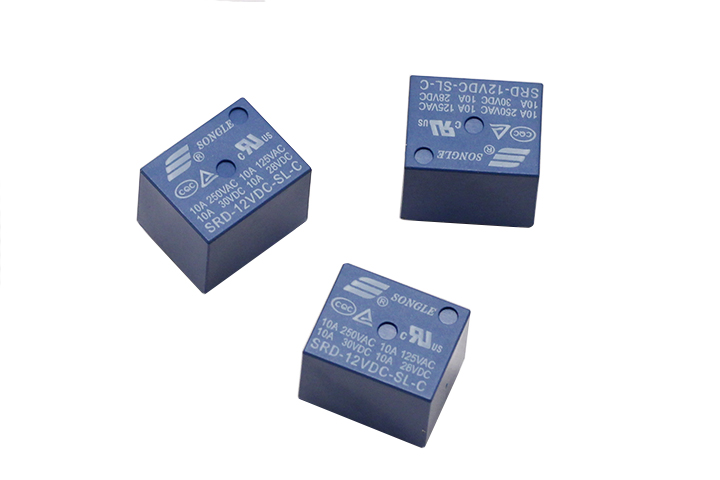

Bộ 3 Chiếc Relay Songle 12V10A

Cấu tạo Relay gồm 2 phần:

• Cuộn hút:

  • Tạo ra năng lượng từ trường để hút tiếp điểm về phía mình.

  • Tùy vào điện áp làm việc người ta chia Relay ra DC: 5V, 12V, 24V - AC: 110V, 220V

• Cặp tiếp điểm:

  • Khi không có từ trường ( ko cấp điện cho cuộn dây). Tiếp điểm 1 được tiếp xúc với 2 nhờ lực của lò xo. Tiếp điểm thường đóng.

  • Khi có năng lượng từ trường thì tiếp điểm 1 bị hút chuyển sang 3.

  • Trong Relay có thể có 1 cặp tiếp điểm, 2 cặp tiếp điểm hoặc nhiều hơn.

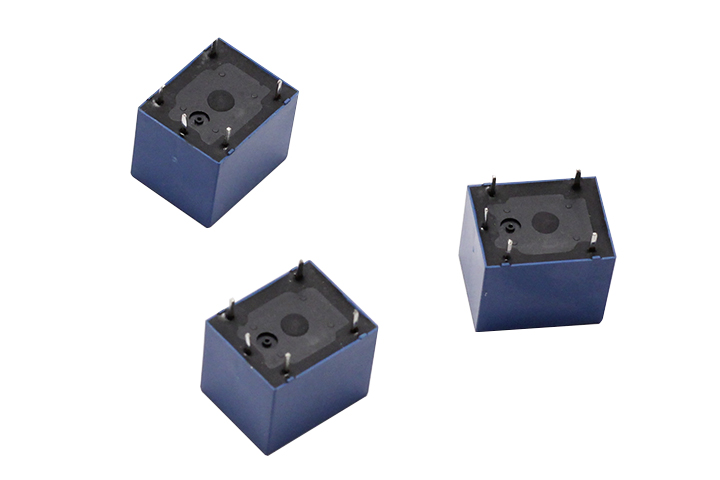

Mặt Sau Của Bộ 3 Chiếc Relay Songle 12V10A

Thông Số Kĩ Thuật:

• Số chân: 5 chân

• Tuổi thọ rơ le: có thể lên đến 10,000,000 lần

• Điện áp định mức của relay songle SRD: 3-12VDC

• Nhiệt độ hoạt động: -25 đến 70 độ C

• Trọng lượng: 10 g

• Kích thước: 1.9x1.5x1.5 cm

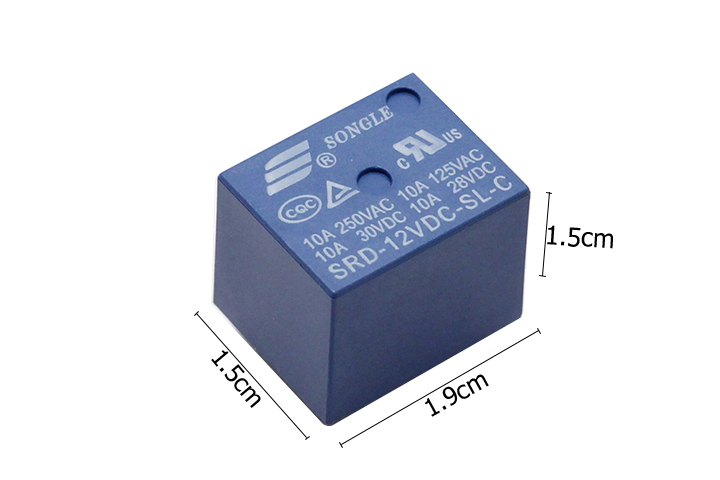

Kích Thước Của Bộ 3 Chiếc Relay Songle 12V10A

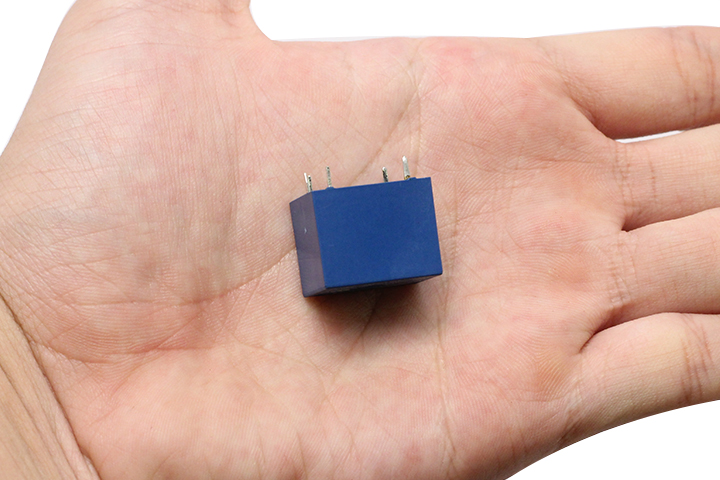

Kích Thước ThựTế Của Bộ 3 Chiếc Relay Songle 12V10A
