Bộ 3 Chiếc Relay Songle SRD 5P 10A - 12VDC

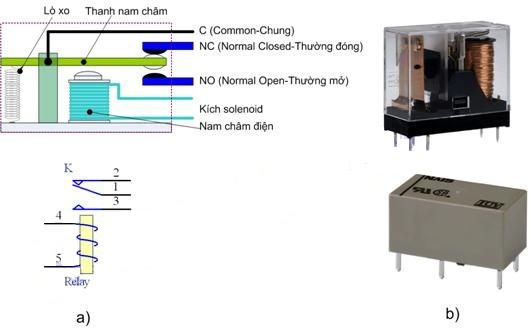

- Relay là thiết bị đóng cắt cơ bản, nó được sử dụng rất nhiều trong cuộc sống và trong các thiết bị điện tử.- Cấu tạo Relay gồm 2 phần:+ Cuộn hút:- Tạo ra năng lượng từ trường để hút tiếp điểm về phía mình.- Tùy vào điện áp làm việc người ta chia Relay raDC: 5V, 12V, 24V -AC: 110V, 220V+ Cặp tiếp điểm:- Khi không có từ trường ( ko cấp điện cho cuộn dây). Tiếp điểm 1 được tiếp xúc với 2 nhờ lực của lò xo. Tiếp điểm thường đóng.- Khi có năng lượng từ trường thì tiếp điểm 1 bị hút chuyển sang 3.- Trong Relay có thể có 1 cặp tiếp điểm, 2 cặp tiếp điểm hoặc nhiều hơn.

2- Mô Tả

• Rated load: 10A 250VAC/28VDC,10A 125VAC/28VDC,10A 125VAC/28VDC

• Contact resistance: <=100m (ohm)

• Electrical life: 100,000

• Mechanical life: 10,000,000

• Coil rated voltage: 3-48VDC

• Coil power: 0.36W, 0.45W

• Coil pick-up voltage: <=75%

• Coil drop-out voltage: >=10%

• Ambient temperature: -25 degrees Celsius to +70 degrees Celsius

• Coil and contacts:1500VAC/min

• Contact and contacts: 1000VAC/min

• Insulation resistance: >=100M ohm

• Mounting form: PCB

• Weight : 10 g

• Outline dimensions :19mm x 15.5mm x 15mm
