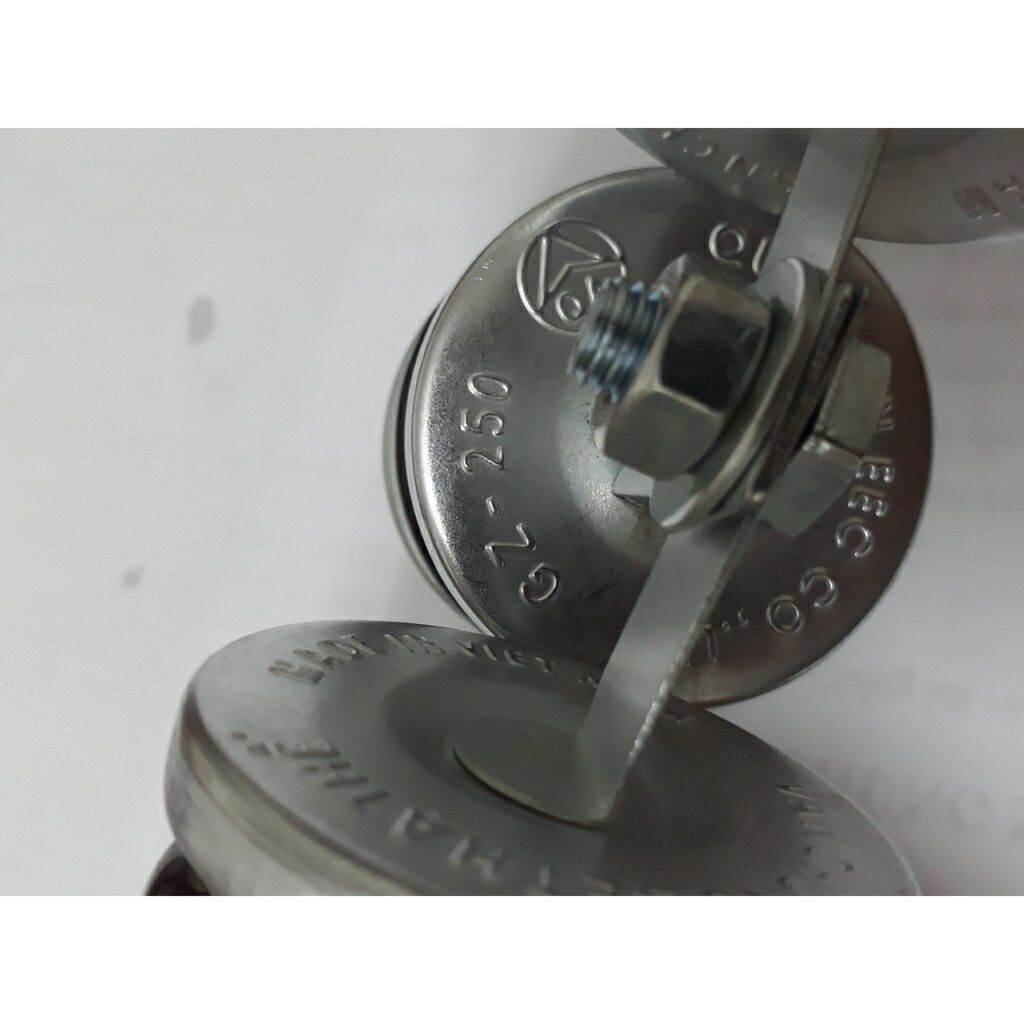

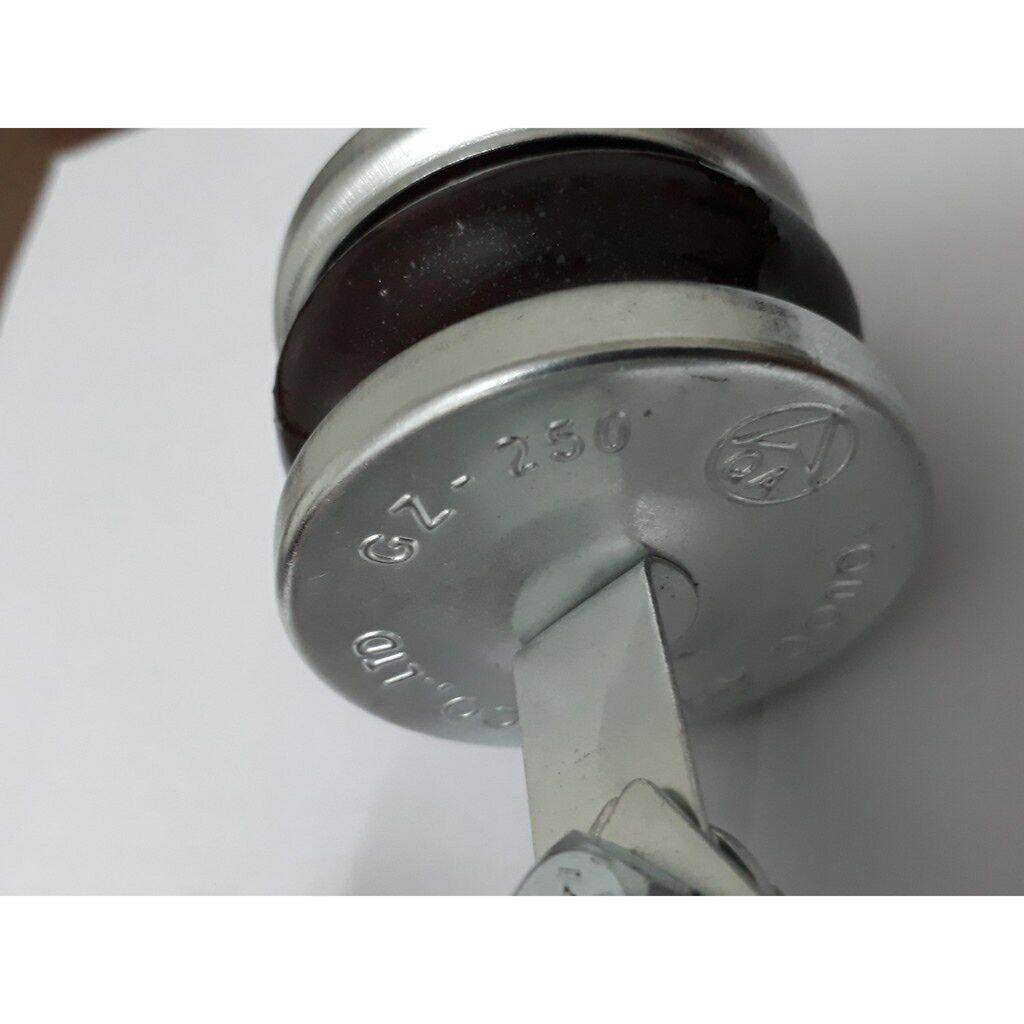

Bô 2 van thoát sét GZ 250

ỨNG DỤNG:

CHỐNG SÉT VAN HẠ THẾGZ – 250 LẮP TRONG CÁC TỦ ĐIỆN HẠ THẾ NHẰM CHỐNG CÁC CÚ SÉTLAN TRUYỀN XUẤT HIỆN TRÊN HỆ THỐNG ĐIỆN 1 PHA TẠI CÁC GIA ĐÌNH,NHÀ XƯỞNG,CHUNG CƯ HAY VĂN PHÒNG, NHÀ Ở, SIÊU THỊ…

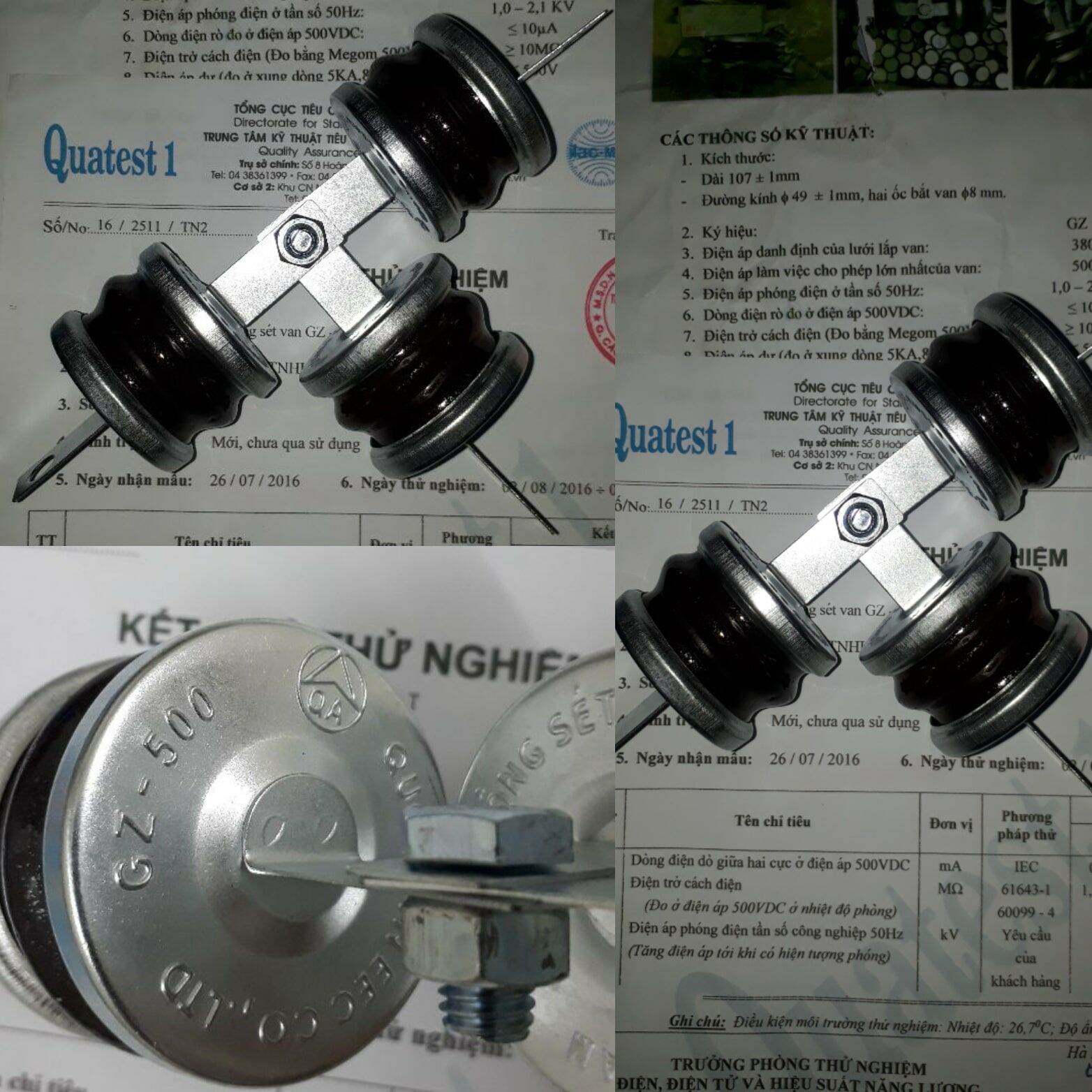

Sản phẩm xuất xưởng có CO/CQ.

Mỗi bộ sản phẩm đều có phiếu xác nhận KCS.

Mục đích sử dụng: Chống sét lan truyền cho lưới điện hạ thế 1pha220V-50/60Hz.
Dùng chống sét van sơ cấp 1 pha, lắp song song với nguồn điện để cắt giảm xung điện sét lớn xuống đất.
Hiện nay trong gia đình sử dụng nhiều thiết bị đồng thời không được phép gián đoan ( rút điện ): tủ lanh, máy tính, camera, tivi...Van thoát sét là giải pháp ngăn ngừa dòng phóng của sét, xung nhiễu đường dây
* ƯU ĐIỂM :
Không bị giới hạn dòng tải, nên cùng lúc có thể bảo vệ được nhiều thiết bị dùng điện trong cùng hệ thống điện - tủ điện hạ áp hạ thế.
THÔNG TIN CHI TIẾT VỀ SẢN PHẨM,
Chống sét van hạ thế GZ-250 là một thiết bị chống sét lan truyền hoàn hảo nhất dùng để bảo vệ cho các máy điện, thiết bị dụng cụ điện & điện tử khác trong cùng hệ thống điện hạ thế1 pha: 220v – 50/60hz:.

* Nguyên lý hoạt động, tính năng & công dụng của Chống sét van hạ thế GZ-250:

1. Ở điều kiện bình thường (điện áp làm việc định mức của lưới điện), chống sét van là sản phẩm cách điện - trạng thái "chờ hoạt động". Chúng không tham gia vào quá trình truyền tải, truyền dẫn điện trên hệ thống điện.
2. Khi điện áp đột ngột tăng cao ( thường ~ 3,5 lần), do sét cảm ứng hay sự cố về điện, chống sét van sẽ chuyển ngay tức thì sang trạng thái "hoạt động". Chúng sẽ nhanh chóng trở thành vật dẫn điện cao và truyền tải năng lượng điện dư thừa này xuống đất, duy trì một điện áp trên 2 đầu van (điện áp dư) nhỏ hơn độ bền cách điện của thiết bị nối song song cần bảo vệ. Khi hết sét, hết quá áp, chống sét van sẽ lập tức quay trở về trạng thái"chờ hoạt động" - cách điện cao. điện áp trên mạng truyền tải điện sẽ nhanh chóng trở về điện áp định mức.

Chính vì vậy, các sản phẩm chống sét van tốt phải đáp ứng rất nhiều & nghiêm ngặt của các tiêu chuẩn kỹ thuật điện phát dẫn.

* Cấu tạo của Chống sét van hạ thế GZ-250:
- Bên ngoài là một ống sứ cách điện có hình dạng và kích thước tùy thuộc cấp điện áp định mức sử dụng.

- Bên trong ống sứ gồm khe hở phóng điện nối tiếp với phần tử điện trở phi tuyến được tỳ đè bởi lực ép thẳng đứng của lo xo dọc trục, nối tiếp nhau. Hai đầu ống sứ được gioăng cao su bao bọc kín nhằm bảo vệ các phần tử trong van chống lại bụi, ẩm từ bên ngoài vào.

+ Khe hở phóng điện bao gồm 1 cặp khe hở được chế tạo bởi 2 đĩa đồng mỏng dập định hình. Ở giữa là một tấm đệm mica cách điện dày khoảng 0,5mm để tạo khe hở phóng điện.

+ Điện trở phi tuyến là phiến gốmhình trụ tròn Varistor ZnO có đường kính 22mm, dày 2 mm. Đây là phần tử quan trọng nhất tạo nên tính chất bảo vệ các cú sét của các Chống sét van hạ thế GZ-250 . Đặc tính điện của các Varistor ZnO
Điện trường ngưỡng 220V/mm
Hệ số phi tuyến α = 50
Dòng điện rò ≤ 0,1µA
Điện áp dư≤ 600V (đo ở xung dòng 5KA,8/20µs)
Dòng phóng danh định (In): ≥ 40KA sự ( 8/20µs ).
Năng lượng cực đại: 350J ( xung 10/1000µs)
