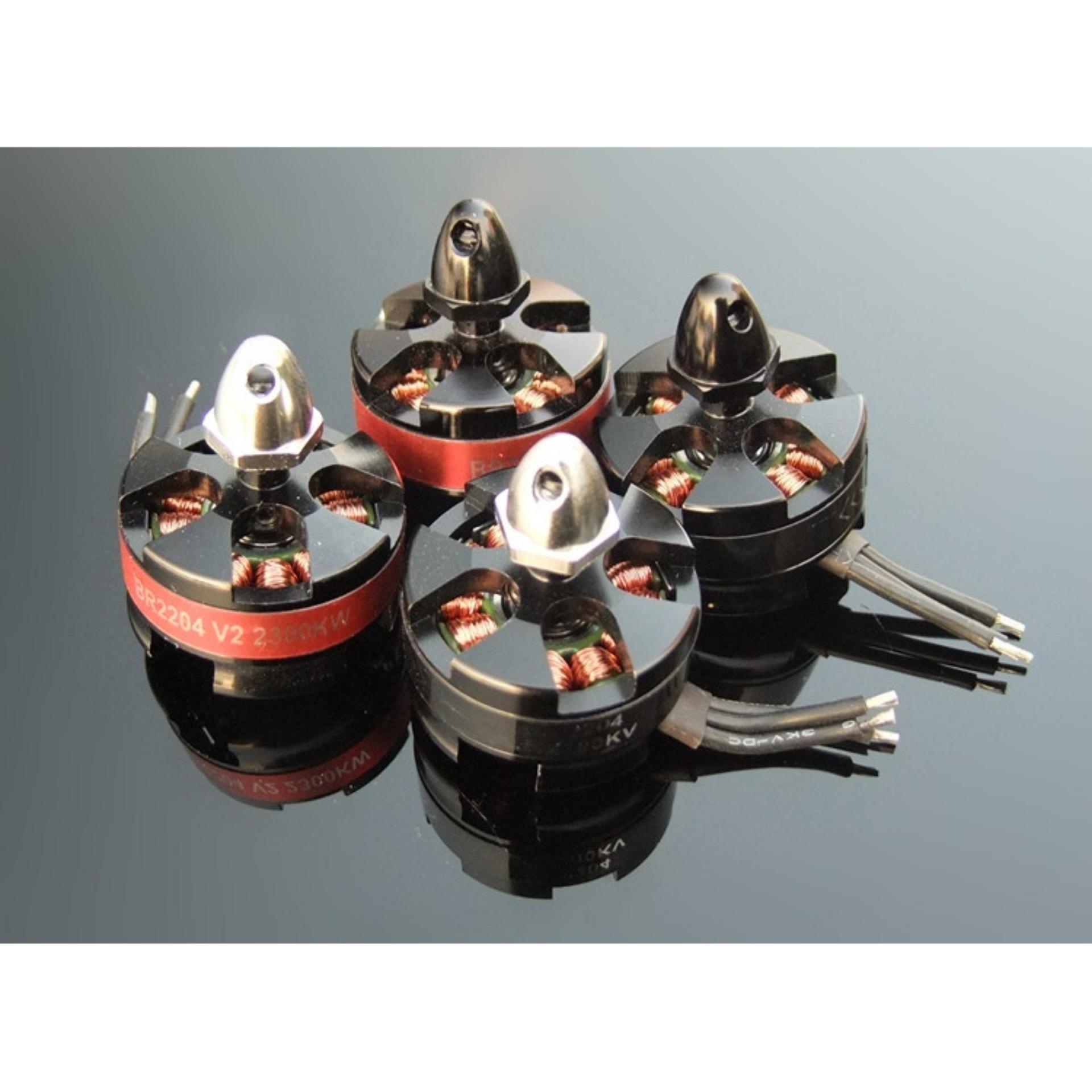

Bộ 2 Động Cơ Máy Bay Brushless BR2204 2300KV

Động Cơ Brushless BR2204 2300KV / 1 Cặp

Động Cơ Brushless BR2204 2300KV là gì ?

Động cơ Brushless DCđộng cơmột chiều không chổi thanđộng cơ đồng bộ nam châm vĩnh cửuĐộng cơ Brushlessđộng cơ có sóng hình thang.

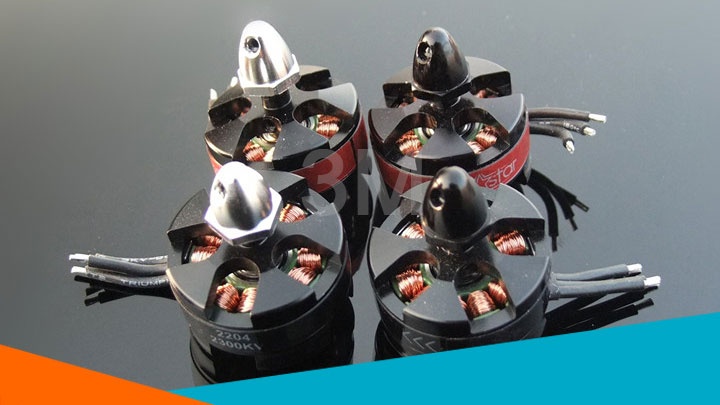

Động cơ Brushless chất lượng cao

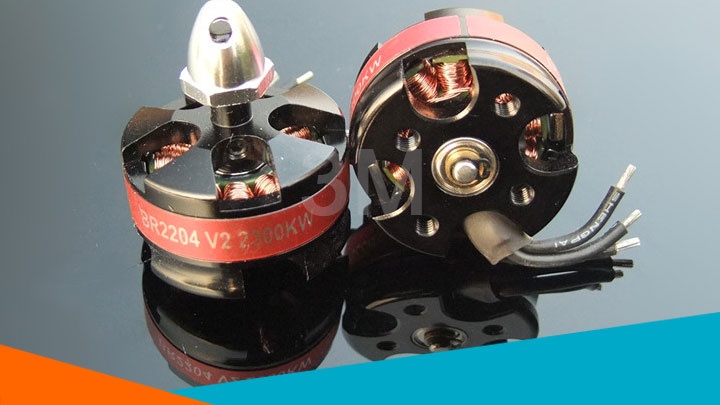

Động Cơ Brushless BR2204 – Cấu tạo

• Nam châm vĩnh cửu được đặt vào
• Nam châm điện được chuyển qua cho
• Hall sensorĐộng Cơ BrushlessHall sensor

Động Cơ Brushless BR2204 – Thông số kỹ thuật

• Đường kính động cơ: 28 mm
• Chiều Cao động cơ: 17.8 mm
• Đường kính trục: 1.0 m
• Chiều dài trục: 5 mm
• Dây nguồn dài: 12cm
• Trọng lượng: 60g
• Số lượng: 02 Chiếc
• Tốc độ: 1volt ~ 3200 vòng/phút

Ưu điểm

• Không có tia lửagiảm tiếng ồn
• Vì trong cấu tạo là không có chổi than nên việc
• Với các nam châm điện nằm trênthì chúng

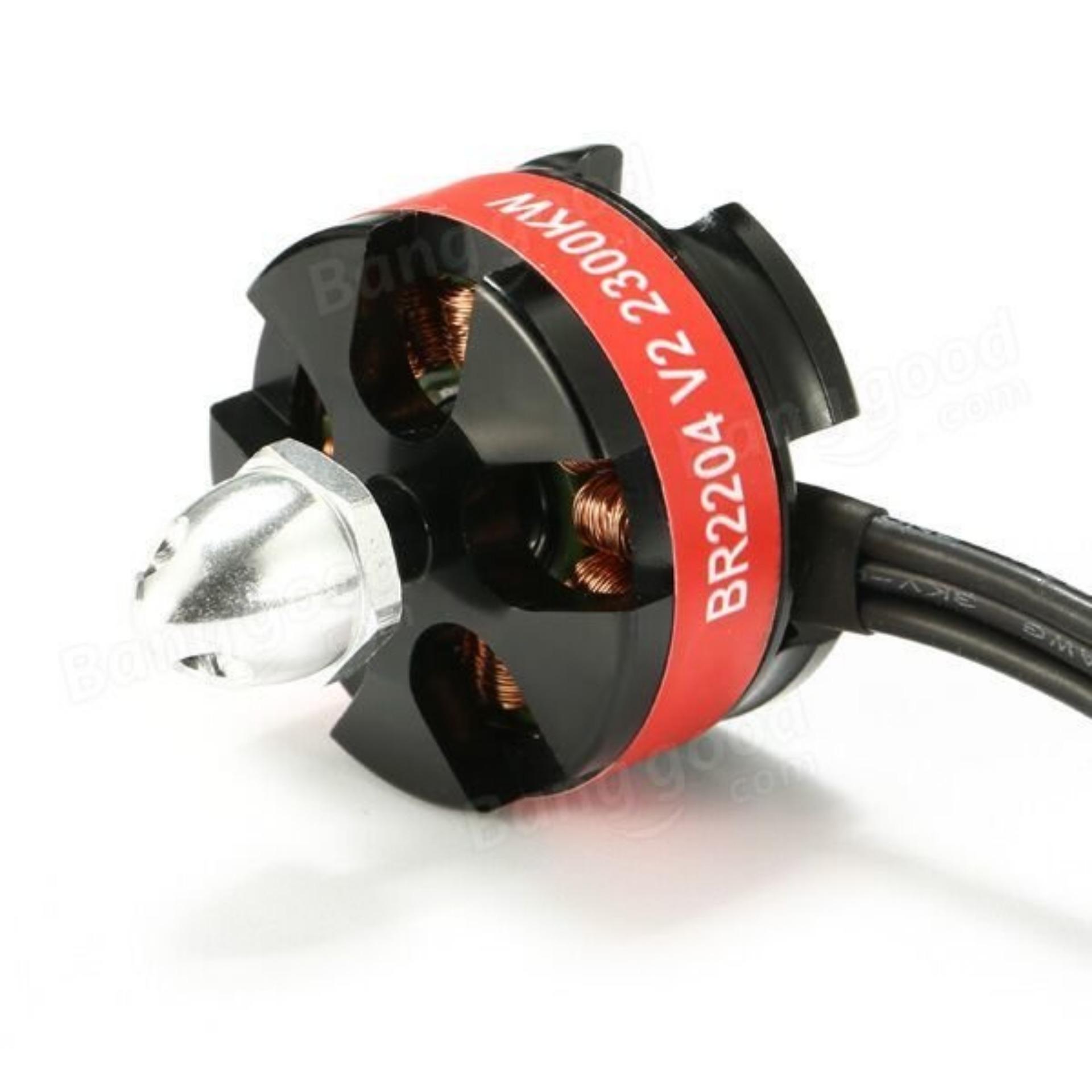

Động cơ Brushless BR2204

Hướng dẫn sử dụng và lưu ý

Mình sẽ hướng dẫn các bạn sử dụngđể điều khiển động cơ này một cách đơn giản nhất nhé. Để điều khiển được thì mình cần dùng một thiết bị gọi làcó tác dụng băm xung cho chân tín hiệu.

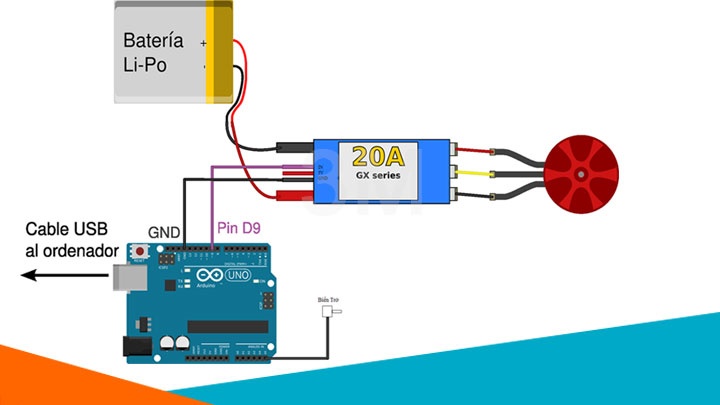

Các bạn setup như hình trên nhé

Bạn chú ý 3 dây củaở bên phải sẽ được nối với 3 dây của motor. Dây ở giữa nối với nhau, còn đảo 2 dây 2 bên sẽ chỉ làm đảo chiều động cơ. Ở bên trái, 2 dây to sẽ dùng để cấp nguồn cho motor, 3 dây bé ở giữa gần giống với 3 dây của động cơ servo ( dây đen là cực âm, dây đỏ cho ra nguồn 5V, dây vàng là dây tín hiệu nối với( nối với chân phát xung PWM ).

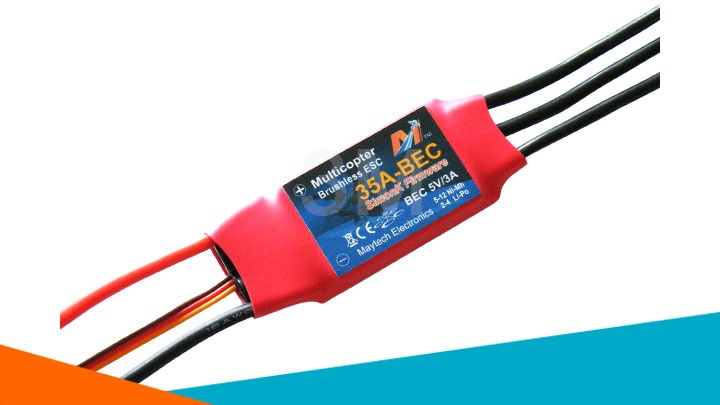

Hình ảnh ESC

Vì code khá giống vớinên mình sẽ dùng thư viện của servo để viết code nhé

1. #include
3. ServoESC;
5. intval;//Đọc biến trở
6. intvel;//Độ dài xung gửi cho ESc
8. voidsetup()
9. {
10. ESC.attach(9);
11. }
13. voidloop()
14. {
15. val=analogRead(A5);
16. vel=map(val,0,1023,1000,2000); // Mình sẽ băm xung cho ESC 1 xung dài từ 1ms đến 2ms, 1ms được coi là mức LOW, 2ms là mức HIGH
17. ESC.writeMicroseconds(vel);
18. }

Có một chú ý nhỏ nữa là các bạn cần ngắt kết nối nguồn khi tải code lên. Tải xong chương trình rồi sẽ kết nối lại. Sau đó các bạn có thể gửi các giá trị số nguyên từ 1000 đến 2000 để điều khiển tốc độ động cơ.

Các bạn có thể tham khảo thêm một số loại động cơ khác như Động Cơ Brushless hay Động Cơ Servo để thực hiện đúng các yêu cầu.là một địa chỉ uy tín chuyên cung cấp các sản phẩm linh kiện và thiết bị chính hãng, có chất lượng đảm bảo, giá thành hợp lý. Nếu các bạn có bất kì thắc mắc nào có thể liên hệ trực tiếp với chúng tôi để được tư vấn và hỗ trợ trong thời gian ngắn nhất.
