Báo pin led 1s -8s

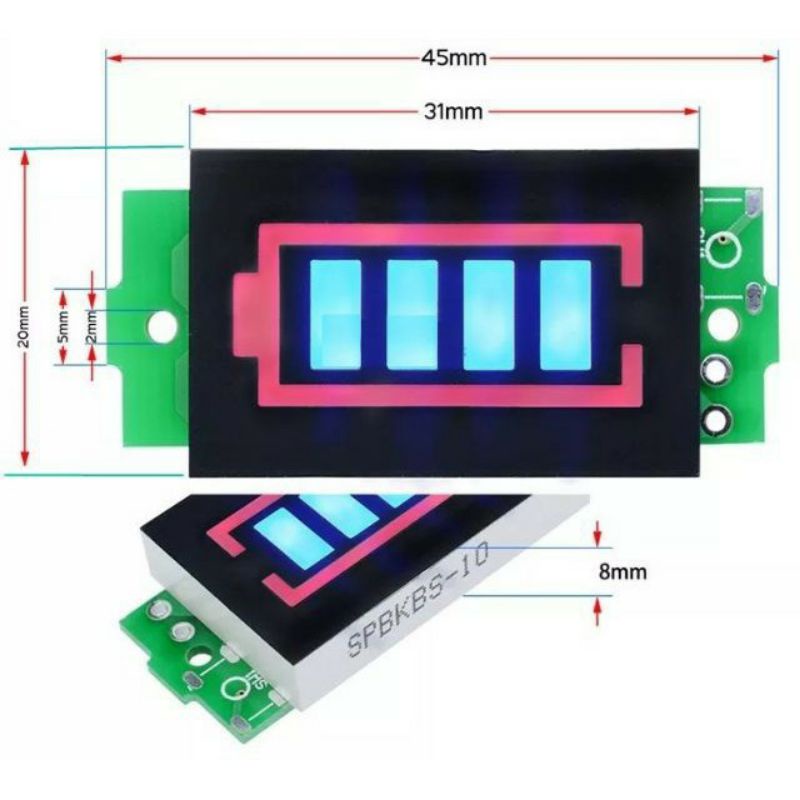

Thông tin sản phẩm và sử dụng: - Led báo pin Li-ion 1s-8s - Sử dụng: Đo nguồn điện một chiều (DC) khối pin 1s-8s - Tổng cộng 4 vạch ngang và viền ngoài. Nếu pin yếu thì đèn viền sáng (màu đỏ, 4 vạch ngang bên trong không sáng). Khi pin đủ Volt thì các vạch led bên trong sáng dần lên theo số volt. Vạch đầu tiên khoảng 20%, vạch thứ 2 tương đương 50%, vạch thứ 3 tương đương 75% và vạch cuối cùng là pin đầy 100%. - Trọng lượng: 12g - Kích thước màn hình: 31x20mm - Cách mắc: Hàn đúng chiều âm dương vào pin cần đo là được Mạch báo dung lượng pin Lithium ion 1S - 8S DC 3.7 - 29.6V Lưu ý: - Khi nhận hàng, mạch mặc định sẽ ở chế độ báo pin 1S - Tuỳ vào nhu cầu sử dụng, bạn cần hàn kết nối 2 tiếp điểm tương ứng ở mặt sau và ngắt tiếp điểm ở S1 (ví dụ bạn bạn dùng pin 3s thì hàn 2 tiếp điểm ở vị trí S3 và ngắt 2 tiếp điểm ở vị trí S1) Thông số kỹ thuật: - Mạch dùng cho pin từ 1s đến 8s - Mạch dùng với pin lithium ion 3.7V - Kích thước: 45x20x10mm Lưu ý quan trọng: + Khi hàn mạch báo pin (Led), chú ý chiều âm (-) và dương (+), tránh hàn ngược chiều hoặc chạm/chập làm hỏng mạch ngay (cho dù sau đo có tháo ra và hàn đúng lại thì mạch vẫn hỏng - vì đã hỏng ngay lúc thao tác lỗi)
