Bảng Mạch Nâng Cấp stm32f103c8t6 core stm32

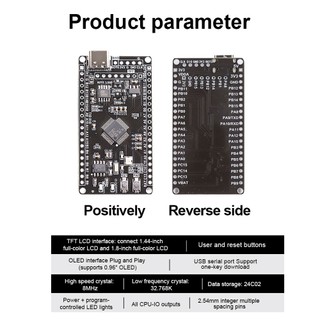

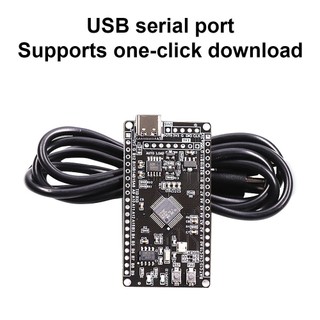

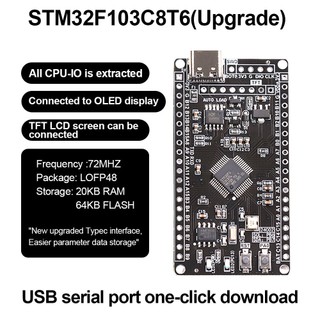

Các tính năng: 1.Quy trình làm tấm đen, bố cục đẹp, GPIO chất lượng cao đều dẫn ra ngoài và hàn chân miễn phí; 2.Cấu hình cấp đầu vào chip STM32 (STM32F103C861) Gói LQFP48, tần số chính 72M, 64-FLASH, 20K-RAM; 3.Được trang bị đèn báo nguồn, bộ dao động tinh thể 8M trên bo mạch / bộ dao động tinh thể RTC, có thể lập trình trên bo mạch và bộ lưu trữ dữ liệu 24CO4 trên bo mạch để lưu trữ thuận tiện; 4.Cổng nối tiếp USB tải xuống một cú nhấp chuột, thuận tiện cho việc cập nhật chương trình, hỗ trợ màn hình LCD OLED và TFT của cửa hàng chúng tôi, plug and play; 5.Giao diện gỡ lỗi SWD, phù hợp với nhiều trình mô phỏng đa năng khác nhau, với bo mạch chủ được trang bị các nút đặt lại và phím thao tác của người dùng; 6.Giới thiệu về Môi trường Phát triển Giao hàng / Quy trình Đơn giản / Vật liệu Phát triển STM32. Mô tả thông số: Bộ dao động tinh thể tốc độ cao: 8MHz Bộ dao động tinh thể tần số thấp: 32,768K Lưu trữ dữ liệu: 24CO2 Nguồn điện + đèn LED có thể lập trình Tất cả các đầu ra CPU-IO 2,54mm số nguyên nhiều chân khoảng cách Giao diện TFT LCD: hỗ trợ kết nối với LCD màu đầy đủ 1,44 inch và LCD màu đầy đủ 1,8 inch Với người dùng và các nút đặt lại Giao diện OLED cắm và chạy (hỗ trợ OLED 0,96 inch) Cổng nối tiếp USB hỗ trợ tải xuống một cú nhấp chuột Kích thước: 58,71mm * 30,77mm Gói bao gồm: Bo mạch lõi STM32F103C8T6 * 1 Cáp dữ liệu đa năng (nguồn điện và giao tiếp USB) * 1 Chân giao diện IO (khách hàng cần tự hàn) Chân 20P * 2 Cổng tải xuống SWD kim hàng cong (khách hàng cần hàn) Kim hàng cong 5P * 1 Giao diện màn hình TFT (khách hàng cần tự hàn) Thanh cái 8P * 1
