Bảng mạch mô đun NE555 CD4017 chất lượng

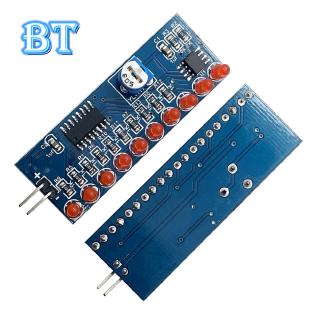

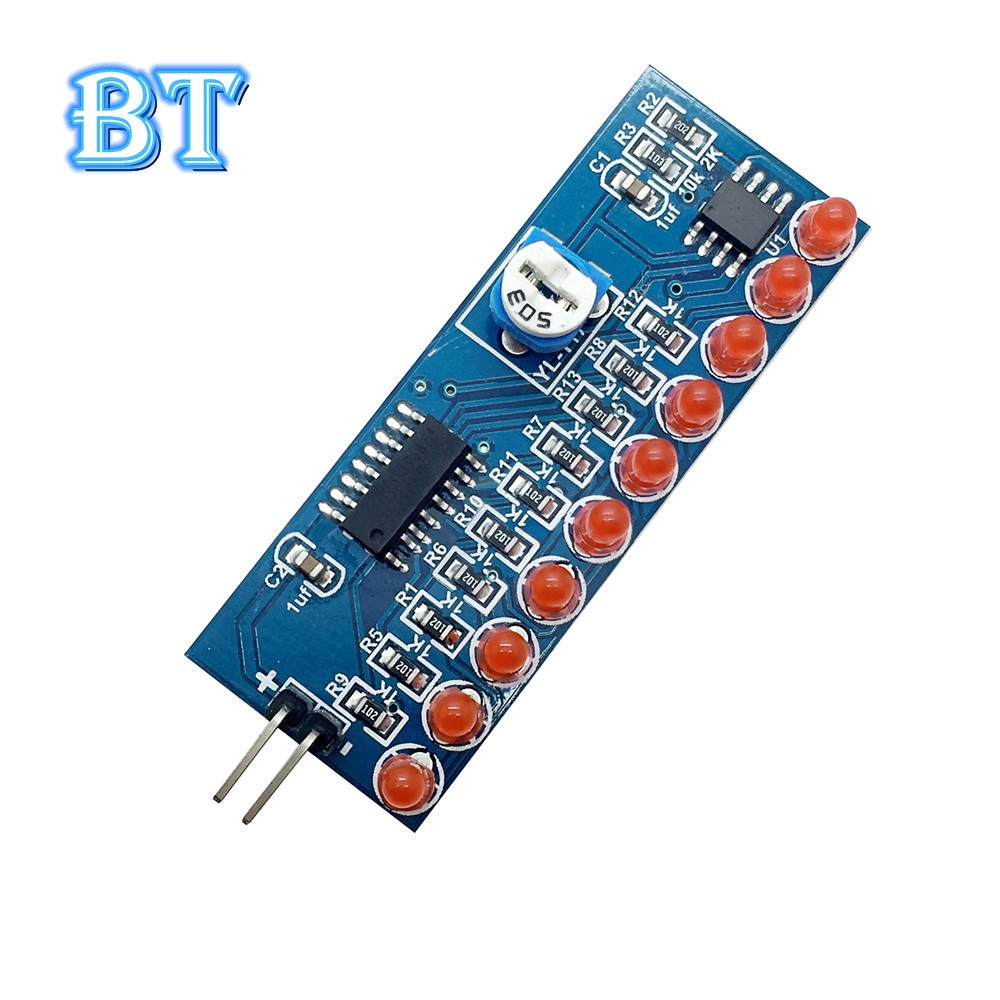

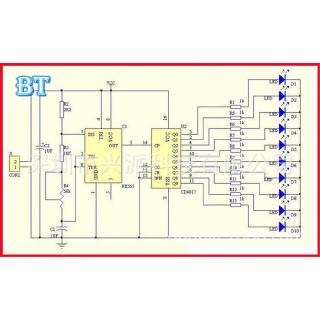

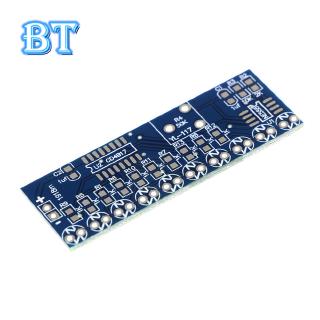

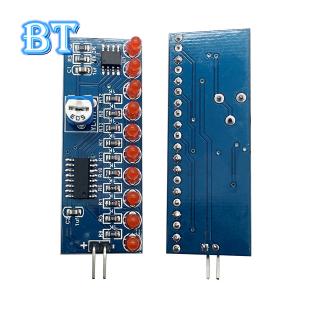

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày Mô tả sản phẩm: Kích thước mạch. 53mm * 19mm Điện áp nguồn :2.5 - 14 .5 V Gói này chủ yếu là mạch đếm thập phân và mạch do đồng hồ tạo ra, từ lõi của bộ đa hài NE555 tự kích từ nguồn thông qua R2, R3, R4 sạc tụ C1, C1 khởi động khi sạc, NE555 2 chân vẫn ở mức thấp, vì vậy Đầu ra chân 3 lên cao khi cấp nguồn qua R2, R3, R4 để sạc C1 đến 2/3 điện áp nguồn, đầu ra chân 3 cấp từ cao xuống thấp, NE555 tiến hành phóng điện bên trong, tụ C1 đến R4, R3, NE555 7 chân phóng điện cho đến khi điện áp qua C1 thấp hơn 1/3 điện áp nguồn, NE555 và 3 chân mức từ thấp đến cao. C1 và nạp điện trở lại chu kỳ này hình thành dao động. Thời gian sạc: 0,695 (R2 + R3 + R4) C1, thời gian xả: 0,695 (R4 + R3) C1, R4 có thể được điều chỉnh để kiểm soát tần số đầu ra của bộ tạo dao động, tín hiệu đồng hồ dao động được sử dụng liên tục NE555 CD4017 14 chân, đầu ra 10 được kết nối với đèn LED CD4017 10, khi đầu ra 10 quay tín hiệu đồng hồ do CD4017 tạo ra được sử dụng ở mức cao, D1 - D10 được thắp sáng liên tục để tạo thành hiệu ứng ánh sáng nước. Bạn có thể điều chỉnh tốc độ dòng chảy điều chỉnh đèn LED R4. Gói hàng bao gồm: 1* Mạch mô đun NE555+CD4017 đèn LED dòng chảy #DIYMORE #NE555 #CD4017 #Running #LED #Flow #Light #Electronic #Production #Suite #Board #DIY #Kit #Module #Capacitor #Control #Oscillator
