Bảng đồng tiếp địa

Bảng đồng tiếp địa là vật trung gian, đứng giữa 2 hệ thống: thu sét và tản sét. Về bản chất, bản đồng tiếp địa là những miếng đồng dẹt, được đục sẵn lỗ. Một đến hai lỗ sẽ được bắt dây tiếp địa, nối từ các thiết bị thu sét (hệ thống chống sét trực tiếp) hoặc cắt lọc sét (hệ thống chống sét lan truyền). Các lỗ còn lại được nối với bãi tiếp địa.

Bảng đồng tiếp địa là vật đại diện, để tiến hành bảo trì và bảo dưỡng toàn bộ hệ thống tiếp địa. Một hệ thống tiếp địa đạt chuẩn phải LUÔN duy trì được điện trở suất yêu cầu (1 - 10Ω tùy mục đích). Ngay sau khi đóng cọc, chúng ta đã tiến hành đo điện trở tại ngay bãi tiếp địa. Nhưng làm sao để biết năm sau, sau nữa ... thì điện trở có thay đổi không? Với nhiều công trình, bãi tiếp địa có thể ở ngay phần móng hoặc bị san lấp bằng bê tông. Lúc này, chúng ta sẽ đo trực tiếp trên bảng đồng chứ không cần đo tại bãi tiếp địa nữa.

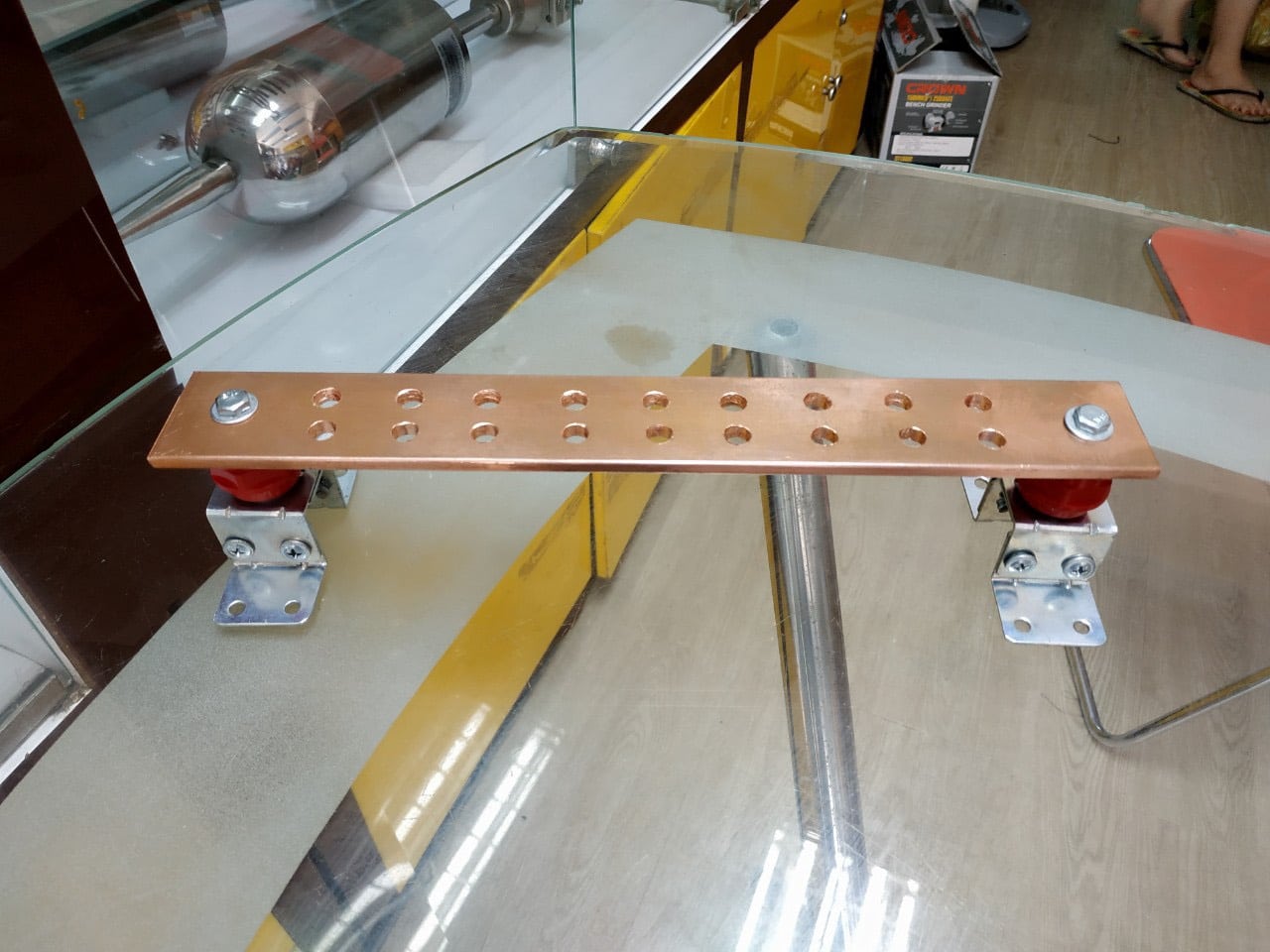

Để tiện cho việc cố định bảng đồng (lên tường), bảng đồng luôn gắn thêm 2 chân đế (chữ U) ở hai đầu bảng. Hai chân này được ngăn cách với bảng đồng bằng sứ cách điện.

Đặc biệt: có làm theo yêu cầu.
