Bàn Phím Cảm Ứng Điện Dung TTP224 4 kênh

Bàn phím cảm ứng điện dung 4 kênh TTP224 được sử dụng để làm bàn phím, công tắc cảm ứng điện dung, công tắc ẩn,… với khả năng có thể nhận biết điện dung từ tay người qua 4 vị trí cảm ứng với độ nhạy cao, bàn phím cảm ứng điện dung phù hợp với các ứng dụng cần độ bền, tạo sự độc đáo và chuyên nghiệp trong các ứng dụng điều khiển cảm ứng.

THÔNG SỐ KỸ THUẬT

• IC chính: TTP224
• Điện áp làm việc: 2.4~5.5VDC
• Dòng điện tiêu thụ: < 10uA
• 4 phím cảm ứng điện dung, tín hiệu tương ứng với 4 ngõ ra.

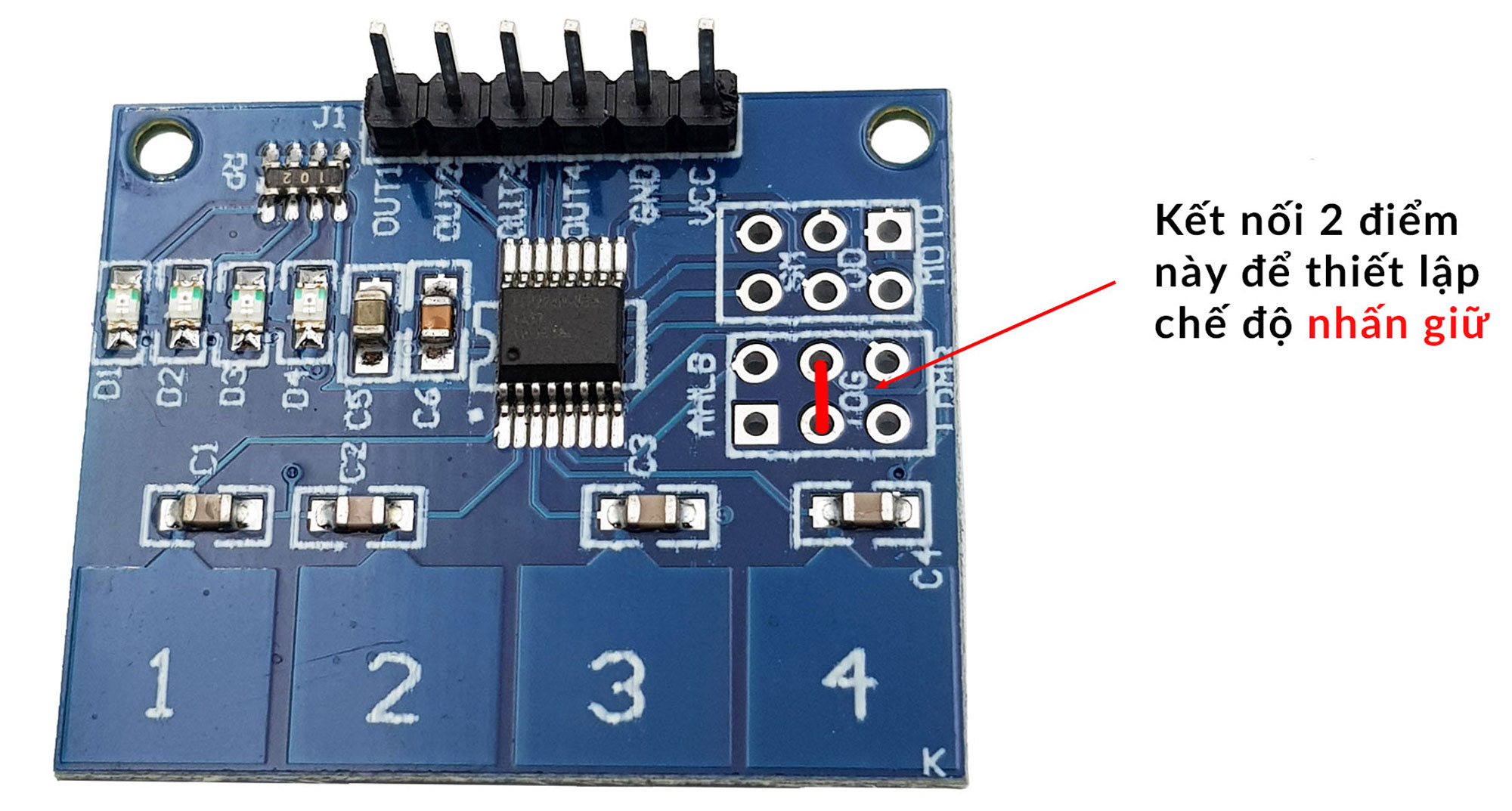

• Có các chân Jumper thiết lập các chế độ chuyên sâu.
• Kích thước: 35 x 29mm

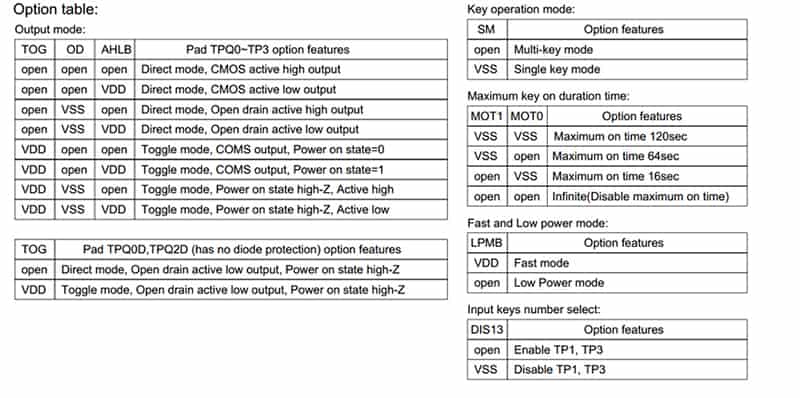

• Datasheet

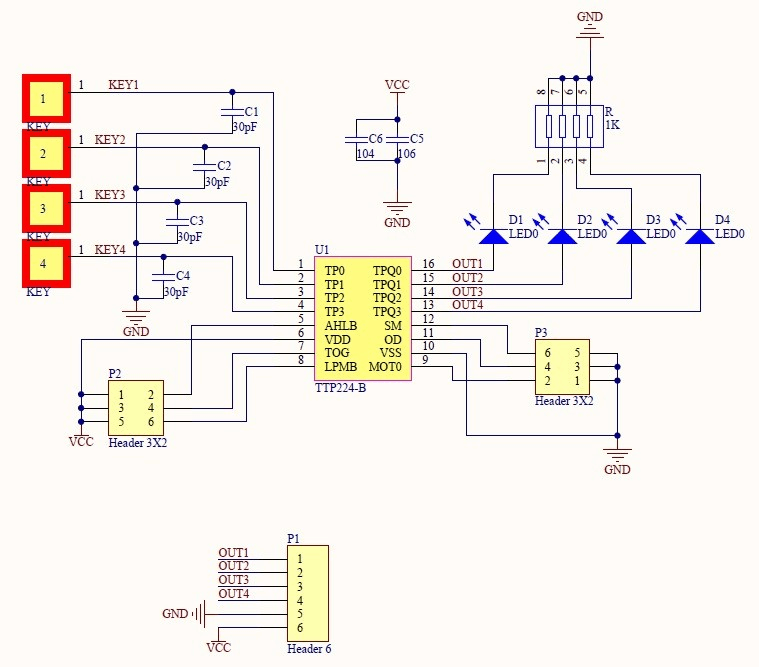

Sơ đồ mạch

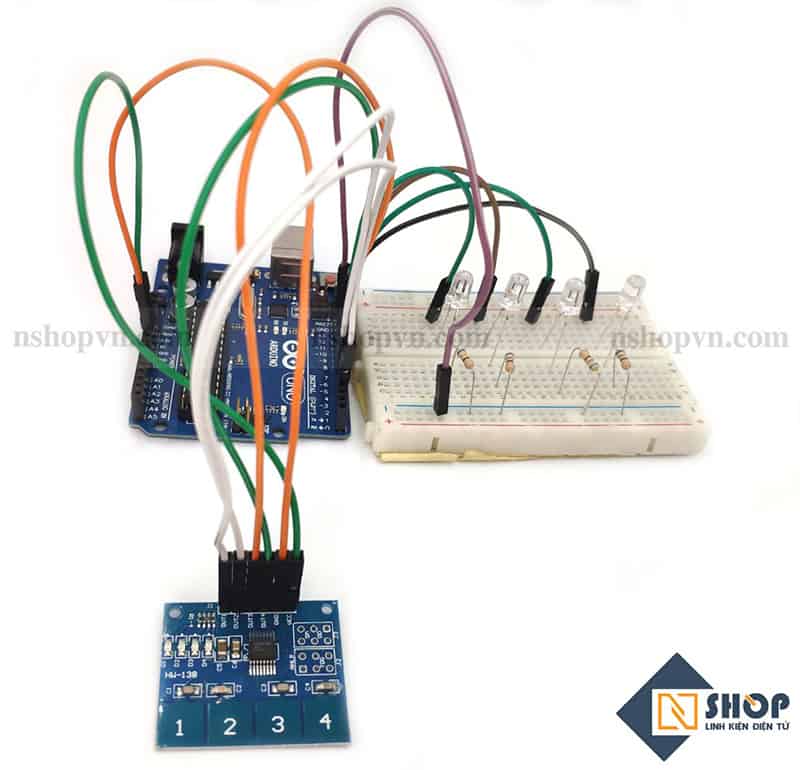

Sơ đồ kết nối

Cách sử dụng:

• Cấp điện 2.4~5.5VDC vào chân VCC và GND.
• Nếu có thao tác chạm vào các vị trí cảm ứng, sẽ có tín hiệu xuất ra tại các chân OUT tương ứng và đèn Led sẽ sáng.

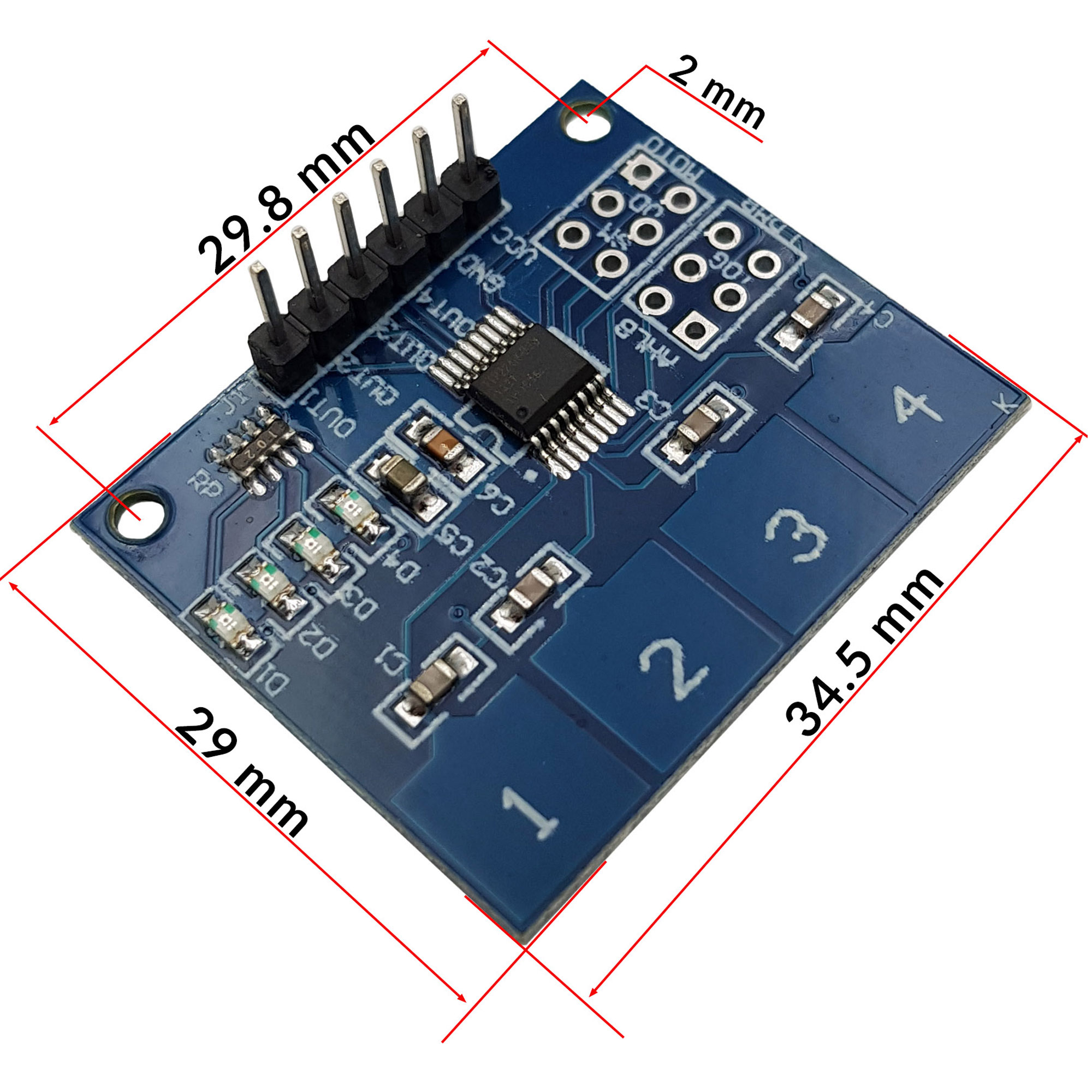

Kích thước Bàn phím cảm ứng điện dung TTP224 4 kênh

Kích thước Bàn Phím Cảm Ứng Điện Dung 4 kênh TTP224

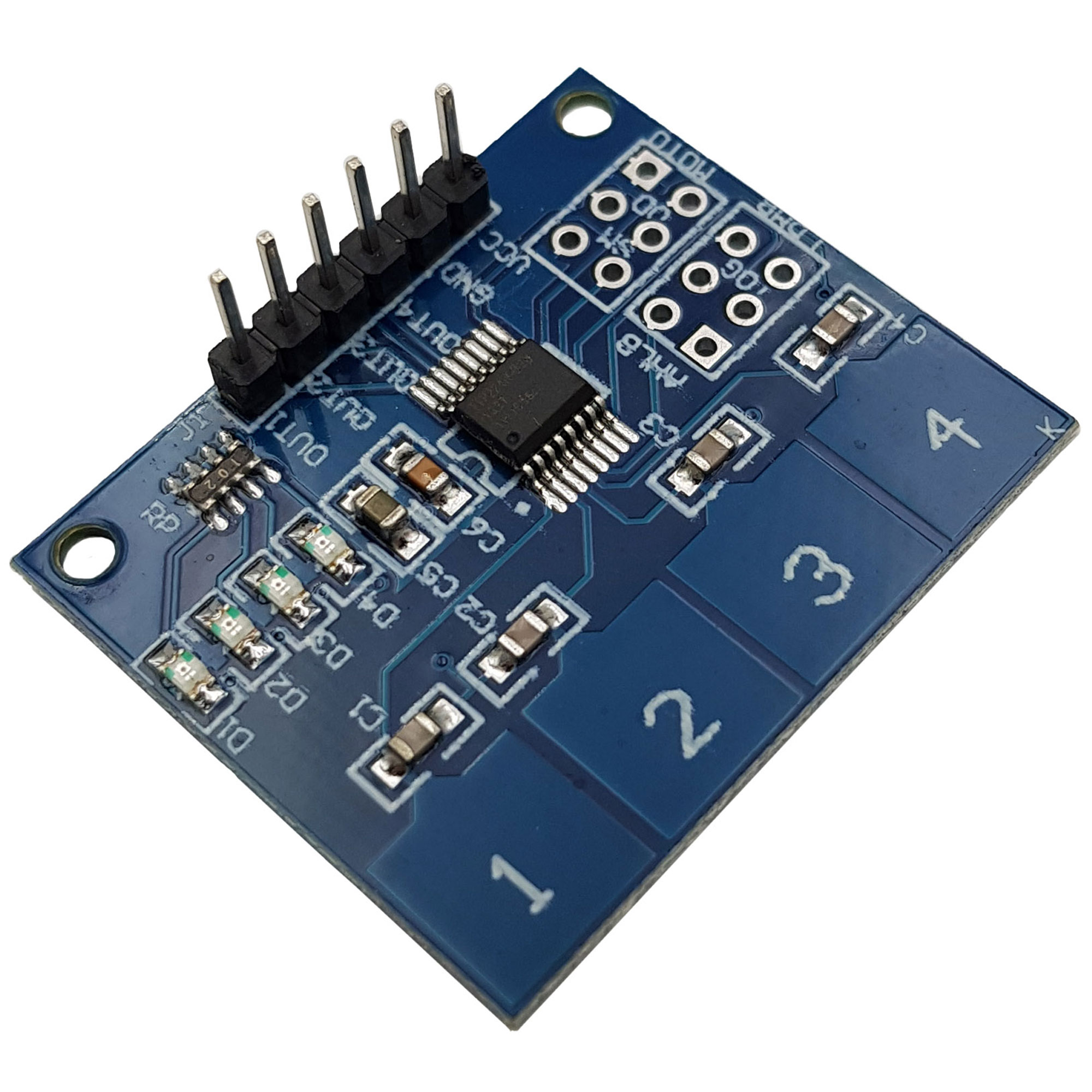

HìnhBàn Phím Cảm Ứng Điện Dung TTP224 4 kênh

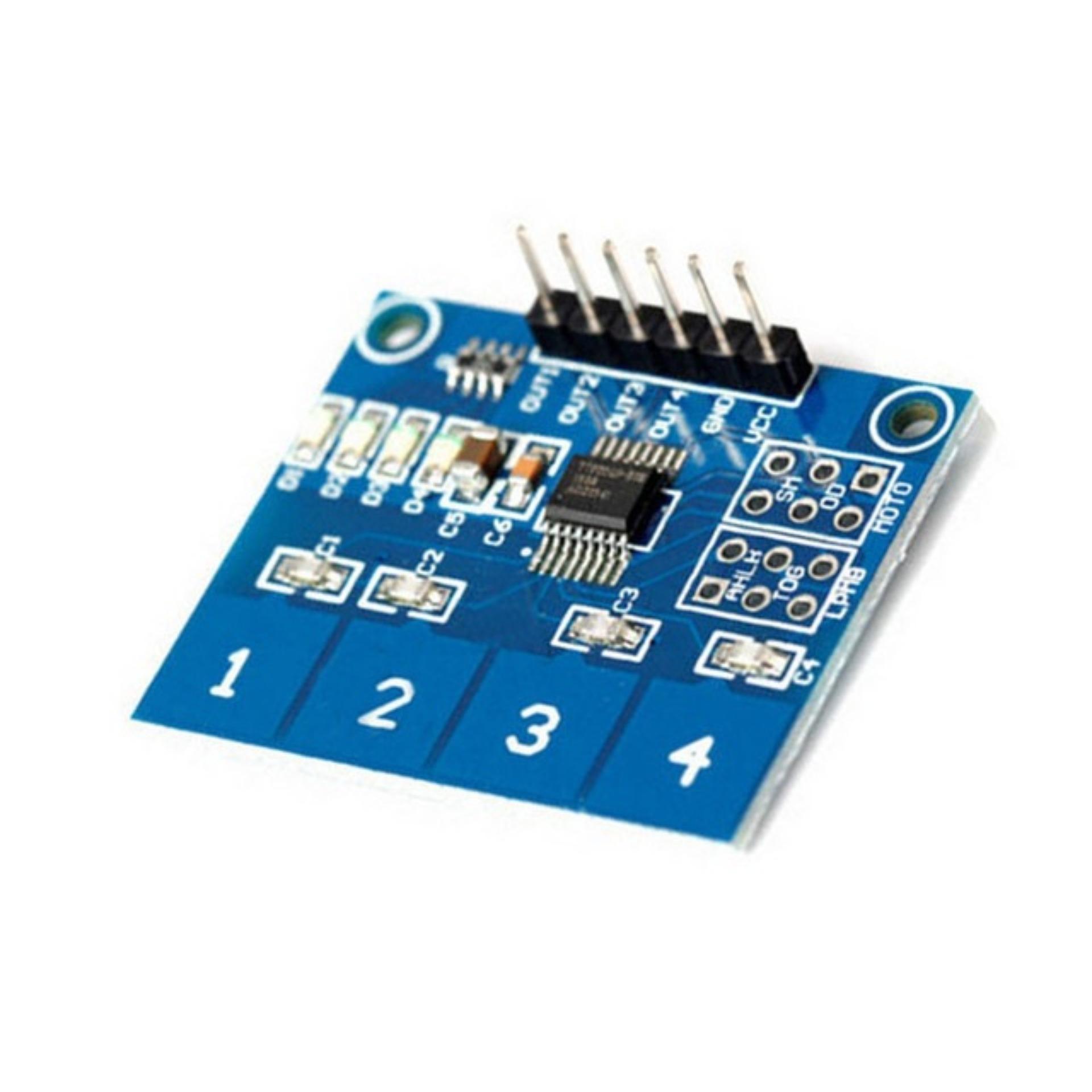

Bàn Phím Cảm Ứng Điện Dung 4 kênh TTP224

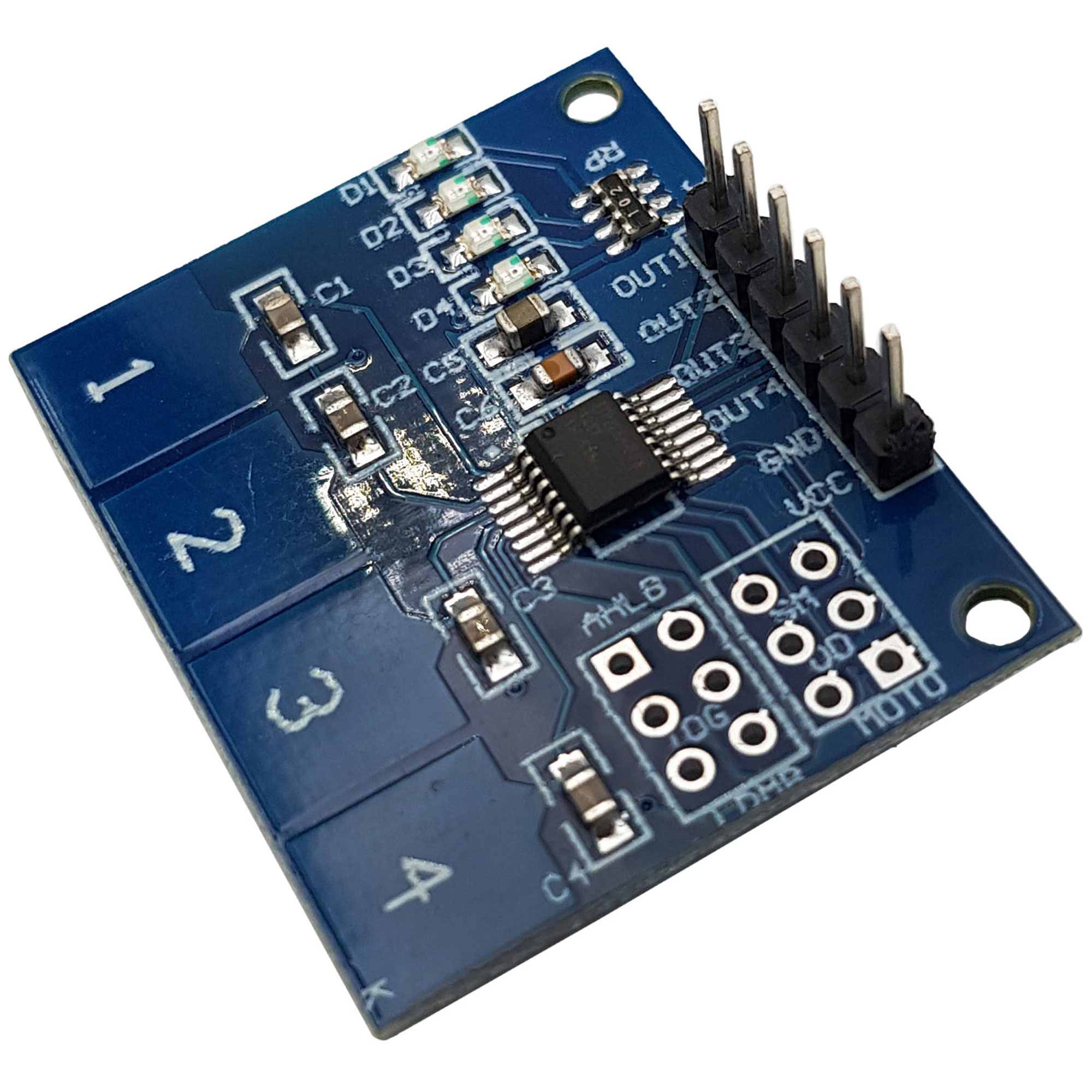

Bàn Phím Cảm Ứng Điện Dung 4 kênh TTP224

Bàn Phím Cảm Ứng Điện Dung 4 kênh TTP224

———————–CODE THAM KHẢO————————-

/* * Kết nối: *CBArduino *VCC5V *GNDGND *OUT13 *OUT24 *OUT35 *OUT46 */void setup() {Serial.begin(9600);}void loop() {if(digitalRead(3) == 1) {Serial.print("1");}if(digitalRead(4) == 1) {Serial.print("2");}if(digitalRead(5) == 1) {Serial.print("3");}if(digitalRead(6) == 1) {Serial.println("4");}}
