Arduino WiFi ESP8266 WeMos D1

Thông số kĩ thuật:

• Điện áp làm việc: 5-9v

• Điện áp ra 3.3-5v

• Bộ nhớ: 4M

• kích thước: 69x53mm

Kit Arduino WiFi ESP8266 WeMos D1 Chất Lượng Cao, Giá Rẻ

Wifi ESP8266 WeMos D1 là kit phát triển mới nhất của WeMos. Được thiết kế tương tự, như Arduino chỉ khác ở trung tâm điều khiển của nó là module wifi Soc ESP8266EX, được xây dựng tương thích để có thể chạy trên Arduino IDE và Node MCU IDE. Dễ dàng điều khiển các ứng dụng thu thập dữ liệu và điều khiển qua Wifi. ESP8266 WeMos D1 cũng được hỗ trợ trên nhiều ngôn ngữ lập trình: C/C++,Arduino,Node MCU-Lua,MicroPython,…

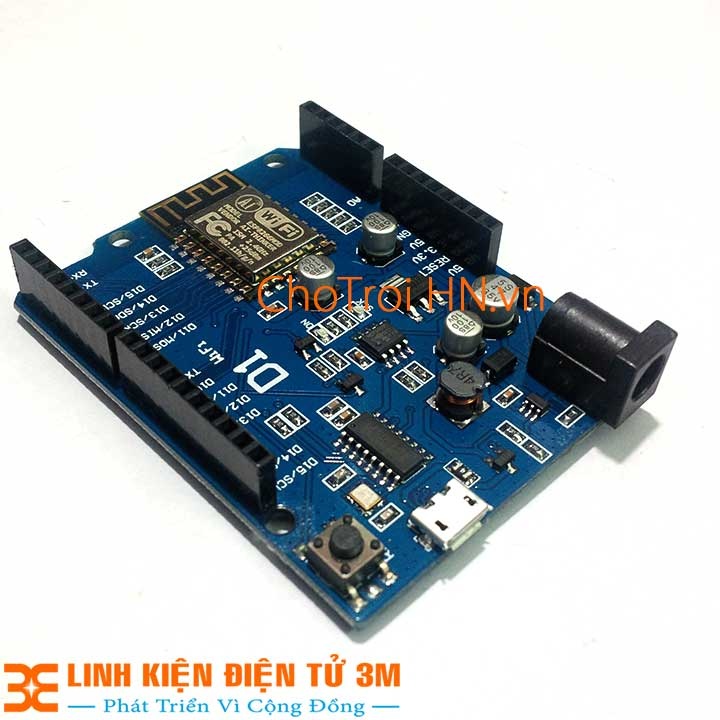

Kit arduino wifi esp8266 wemos d1



Thông Số Kĩ Thuật Của arduino wifi esp8266 wemos d1:



Vi điều khiển	ESP-8266EX
Điện áp hoạt động	3.3V
Digital I/O Pins	11
Analog Input Pins	1
Tốc độ xung	80MHz/160MHz
Bộ nhớ	4M bytes
Chiều dài	68.6mm
Chiều rộng	53.4mm
Khối lượng	25g





3. Các Chân Pinouts



Chân	Chức năng	Chân ESP-8266
TX	TXD	TXD
RX	RXD	RXD
A0	Analog input, max 3.3V input	A0
D0	IO	GPIO16
D1	IO, SCL	GPIO5
D2	IO, SDA	GPIO4
D3	IO, 10k Pull-up	GPIO0
D4	IO, 10k Pull-up, BUILTIN_LED	GPIO2
D5	IO, SCK	GPIO14
D6	IO, MISO	GPIO12
D7	IO, MOSI	GPIO13
D8	IO, 10k Pull-down, SS	GPIO15
G	Ground	GND
5V	5V	–
3V3	3.3V	3.3V
RST	Reset	RST



Chú ý:

Tất cả các chân I/O(11 chân):

• Đều hoạt động tại điện áp 3.3V
• Hỗ trợ interrupt/PWM/I2C/one-wire ngoại trừ chân D0.

Mặt Sau Của Kit arduino wifi esp8266 wemos d1

Thông Số Kĩ Thuật Của Kit arduino wifi esp8266 wemos d1
