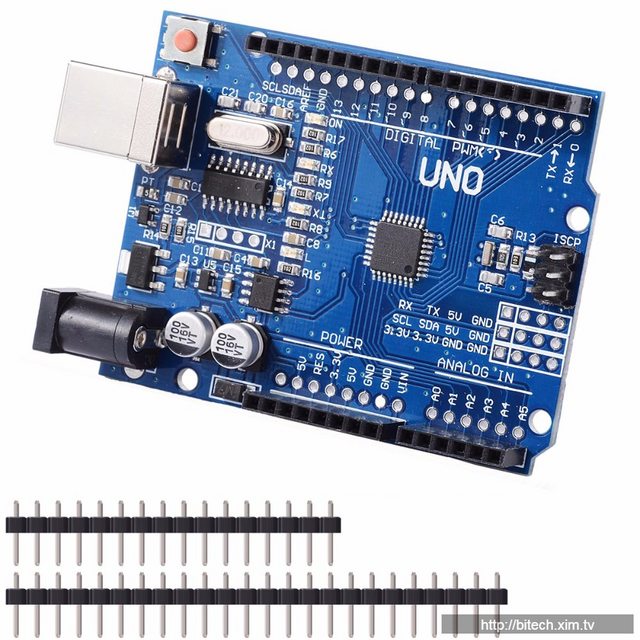

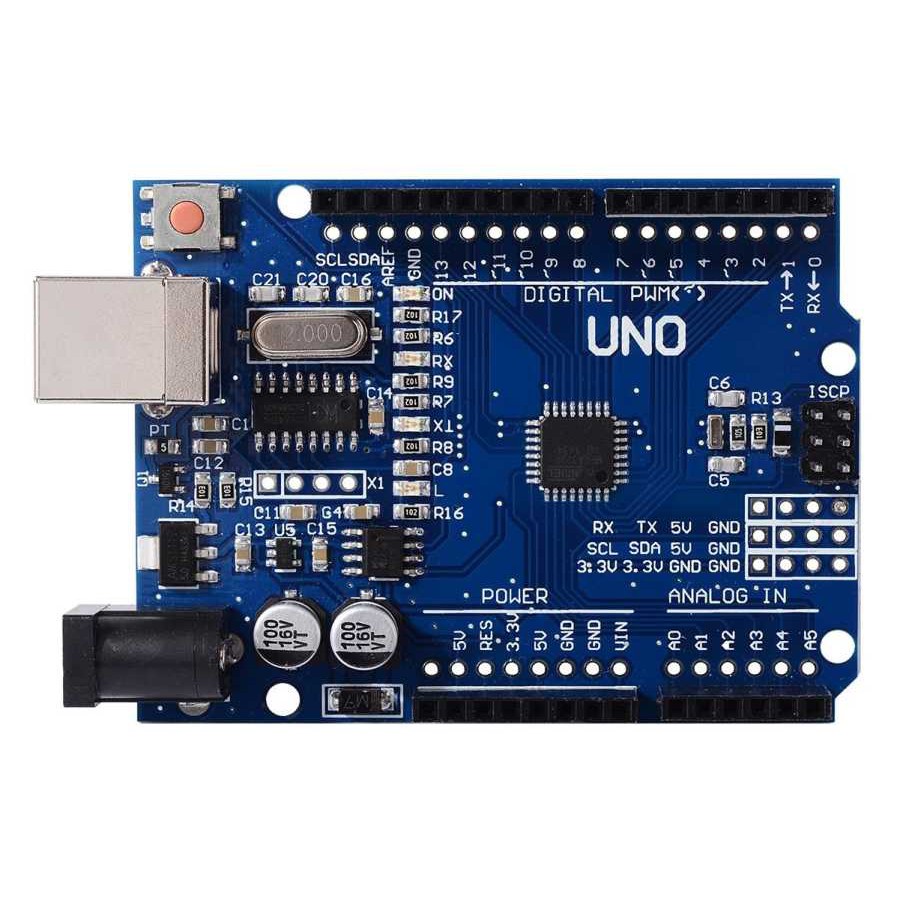

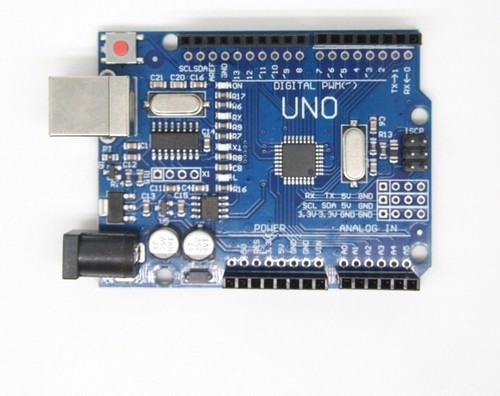

Arduino UNO R3

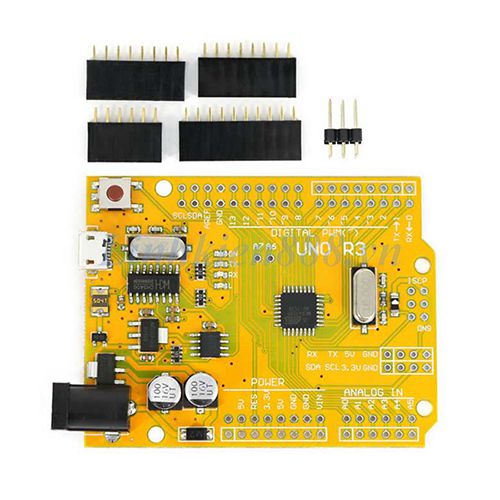

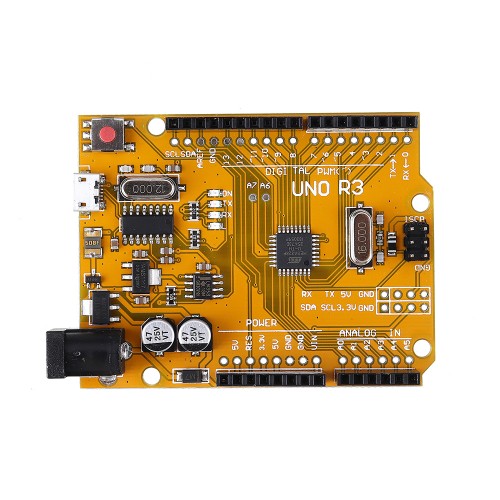

Mô tả sản phẩmMạch Arduino Uno là dòng mạch Arduino cơ bản, linh hoạt và phổ biến. Khi mới bắt đầu làmquen, lập trình với Arduino thì mạch Arduino thường nói tới chính là dòng Arduino UNO. Hiện dòng mạch này đã phát triển tới thế hệ thứ 3 (Mạch Arduino Uno R3) nay đã có phiên bản PCB màu vàng bắt mắt.Thông số kỹ thuật-Vi điều khiển: ATmega328P-Điện áp hoạt động: 5V-Điện áp đầu vào (khuyên dùng): 7-12V-Điện áp đầu vào (giới hạn): 6-20V-Chân DigitalI/O: 14 chân (với 6 chân PWM output)-Chân PWM Digital I/O: 6 chân-Chân đầu vào Analog: 6 chân-Dòng sử dụng chânI/O: 20 mA-Dòng sử dụng chân 3.3V: 50 mA-Bộ nhớ Flash: 32 Kb (ATmega328P) với 0.5 Kb dùng bởi Bootloader-SRAM: 2 Kb (ATmega328P)-EEPROM: 1 Kb (ATmega328P)-Clock Speed: 16 MHz-LED_BUILTIN: 13Kích thước-Chiều dài: 68.6mm-Chiều rộng: 53.4mmTrọng lượng: 25g.Lưu ý khi sử dụng Arduino Uno R3-Arduino UNO không có bảo vệ cắm ngược nguồn vào. Do đó cần hết sức cẩn thận, kiểm tra các cực âm– dương của nguồn trước khi cấp cho Arduino Uno. Việc làm chập mạch nguồn vào của Arduino Uno sẽ biến nó thành một miếng nhựa chặn giấy. Shop khuyên bạn nên dùng nguồn từ cổng USB (nếu có thể).-Các chân 3.3V và 5V trên Arduino là các chân dùng để cấp nguồn ra cho các thiết bị khác, không phải là các chân cấp nguồn vào. Việc cấp nguồn sai vị trí có thể làm hỏng Board. Điều này không được nhà sản xuất khuyến khích. -Cấp nguồn ngoài không qua cổng USB cho Arduino UNO với điện áp dưới 6V có thể làm hỏng Board.-Cấp điện áp trên 13V vào chân RESET trên Board có thể làm hỏng vi điều khiển ATmega328.-Cường độ dòng điện vào/ra ở tất cả các chân Digital và Analog của Arduino UNO nếu vượt quá 200mA sẽ làm hỏng vi điều khiển.-Cấp điệp áp trên 5.5V vào các chân Digital hoặc Analog của Arduino UNO sẽ làm hỏng vi điều khiển.-Cường độ dòng điện qua một chân Digital hoặc Analog bất kì của Arduino UNO vượt quá 40mA sẽ làm hỏng vi điều khiển. Do đó nếu không dùng để truyền nhận dữ liệu, bạn phải mắc một điện trở hạn dòng. -Khi Arduino đang vận hành, việc thay đổi các kết nối có thể gây ra sự không ổn định của điện áp dẫn đến hư hỏng Arduino. Vì vậy, trong thực tế làm việc ta nên ngắt nguồn Arduino trước khi thực hiện bất kì các thay đổi nào.
